三相异步电动机正反转原理(二相电动机接线电路图)

三相电动机可以旋转，因为电流会产生磁场，而三相周期变化的电流会产生旋转磁场。因为三相电之间存在120度电角度差。前后都有，因此，如果更改相序接线，则三相电动机将改变旋转方向。此功能已广泛用于生产中。

电气控制如何实现整流？实际上，可以通过更换电动机的两条电源线来实现。要自动更改两条导线，需要将它们应用于接触器以控制换向回路。

在分析电路之前，您需要解释图中的电气符号的含义以理解它，而不是使人们感到困惑。

电气符号

电气符号遵循国家标准，没有被任意定义。我国的电气符号已经过时，并且已经符合国际标准。电气符号由字母和图形组成，电气符号是原理图的最基本单位，而原理图由电气符号组成。下面仅介绍一些长期的电子符号，因为有太多的电子符号，我们无法一一列出。

SB ---按钮

KA ---中继

KM ---接触器

QF ---断路器

FU ---保险丝

FR ---热过载继电器

KT ---时间继电器

指示器---- HL

前进和后退电机控制

物理接线图

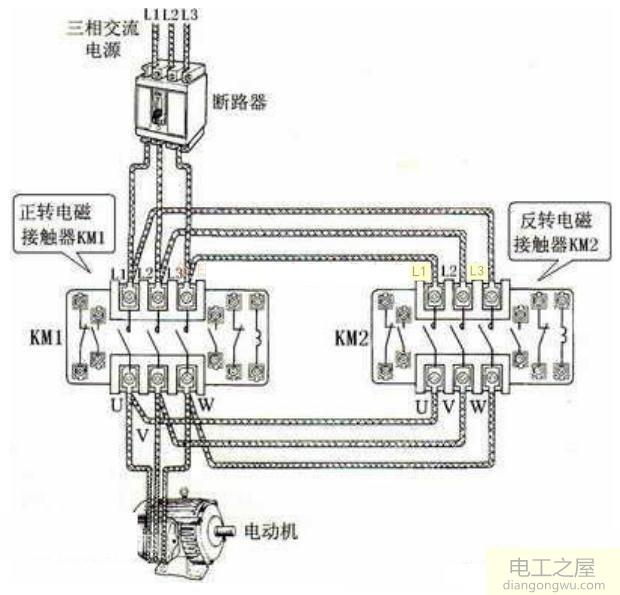

下图是典型的电动机正向和反向电路的物理接线图。三相电L1，L2，L3通过断路器QF连接到接触器KM1的三个上端子L1，L2，L3，并且三根电线并联连接并连接到其他三个端子。接触器KM2。注意两个接触器的上部端口端子。两个接触器的上端口端子不同。 KM1的L1连接到另一个接触器KM2的L3端子，而KM1的L3连接。接触器KM1和KM2一对一连接时，分别连接KM1和KM2即可达到整流的目的。

电气原理图

物理接线图与电路图不同。物理原理图相对清晰，而电气原理图则更为复杂和混乱。作为电工，能够阅读和理解图表是最基本的技能。

电路图中的所有符号表示未供电。换句话说，如果已连接，则未连接。

在分析原理图原理时，我们采用电流路径方法，即哪条线可以通过电流，并沿哪条线前进。如果未全部连接，则需要检查自动或人工更改哪些电气组件的状态。

下图是一个示例，并逐步进行说明。

1.提供380V电压后，无法访问该线路。

2.按下SB2或SB3按钮时，该行中有一条电流路径。假设当按下SB2时，电流从U相开始，流经保险丝FU2并到达热过载继电器FR。然后，它通过停止按钮SB1到达SB2，经过SB3和KM2之后，到达接触器线圈KM1，然后返回到V相，此时，接触器KM1线圈通电并闭合，这是完整的电流路径。

3.接触器KM1的线圈通电并闭合。同时，还连接了接触器KM1的辅助触点KM1，这相当于将SB2短路。此时，当释放按钮SB2时，电流通过KM1传输到KM2线圈。通电后，线圈保持闭合，这是自锁电路的一种常见形式。

4.拔出接触器KM1，同时拔出主触点KM1。三相电U，V，W通过熔断器FU1通过KM1到达电机，并且在通电时电机会移动。这被定义为旋转。

******严格意义上来说，电机转向没有正负旋转，它只是人为定义的正负旋转，是为了方便工作需求和表达而定义的。/p>

5.按下SB1时，电流路径断开，接触器KM1的电源被切断，因此触点KM1和触点KM1断开，并且电动机由于转子的惯性而停止旋转（参考电动机具有转子的惯性。它仍在旋转。）

6.如果需要反转电动机，此时只需按SB3。电路的工作原理与正向旋转相同，因此在此不再赘述。

注意：当电动机控制正向和反向旋转时，按SB1停止正向旋转，然后按SB3开始反向旋转。由于电机尚未停止，因此可以进行反向旋转控制。电机停止后执行。
