（1）接线图

图2-19-6是7200GS变频器的标准接线示例。现在，为图2-19-6 :

编写以下描述。

（1）是绝缘电线，是绝缘双绞线。

（2）端子15:输出+ 15V，最大20mA。

（3）端子13和14不能同时使用（如果同时使用，则将频率命令加在一起）。

（4）端子符号:◎表示主电路端子，○表示控制电路端子。

（5）多功能模拟输出是用于仪表等指示器的专用模拟输出。请勿用于控制系统的反馈控制。如果需要使用反馈信号，则可以选择可选的接口卡（AO-12卡）。

（2）接线端子描述

1.主电路端子

有关主电路端子块的说明，请参见表2-19-2。

表2-19-2主电路端子块说明

马力

终端标记

440V 25HP 220V 25?100HP

440V 30?400HP

R/L1主电路电源输入S/L2T/L3U/T1变频器输出V/T2W/T3B1/P●B1/P-B2:外部制动电阻

●B1 /P-?:直流电源输入

－B2－?●⊕-?:直流电源输入或外部制动检测模块⊕-E（）接地端子（第三类接地，接地电阻小于100Ω）

2.控制电路端子

有关控制电路端子块的说明，请参见表2-19-3。

表2-19-3控制电路端子块说明

类型编号名称端子功能信号电平操作

转动

输入

输入

字母

号码

1“闭合”运行/停止→正向，“断开”→直流24V，8mA光耦断开连接2“闭合”反向/停止→反向，“断开”→停止3外部异常输入“闭合”→异常，“断开”→正常4异常返回“关闭”→返回

续表

类型编号名称端子功能信号电平操作

转动

输入

输入

字母

号码

5主/辅助速度开关“关闭”→辅助频率命令DC 24V，8mA光电耦合器绝缘6多速度命令2“关闭”→多速度命令2有效7英寸移动命令“关闭”→英寸操作8外部BB“关闭”→变频器停止将111的公共端子输出为8级

比率

。 输入

输入

字母

号码

15速度命令功率速度命令设置电源端子+ 15V，最大20mA 13主速度命令0?10V/100％频率0?+ 10V（20kΩ）144?20mA/100％频率4?20mA（250Ω ）16辅助频率指令0?10V/100％频率0?+ 10V（10kΩ）17公共端子13,14,16频率指令公共端子-12屏蔽双绞线端子连接绝缘双绞线屏蔽护套传输

旋转 输入

退出

字母

号码

9操作期间的信号输出

（否）

操作端子9-10导电触点容量:

250 VAC，1 A

30VDC，小于1A

零速检测最小频率（Cn-07）低于1025为低电平，集电极开路输出:

48V，小于50mA

。 26在设定频率的±1％以内的速度一致检测为LOW电平27端子25、26公共端子-18输出信号异常

18-20:NO

19-20:NC

:异常时端子18-20关闭

端子19-20打开

触点容量:

250VAC，1A

30VDC，小于1A

1920模拟

输出

21频率表输出0?10V/100％频率0?10V，最大2mA以下22共用端子

注意端子⑤?⑧，⑨?⑩，（21）?（22），（25）?（27）出厂设置。

（3）主电路内部接线

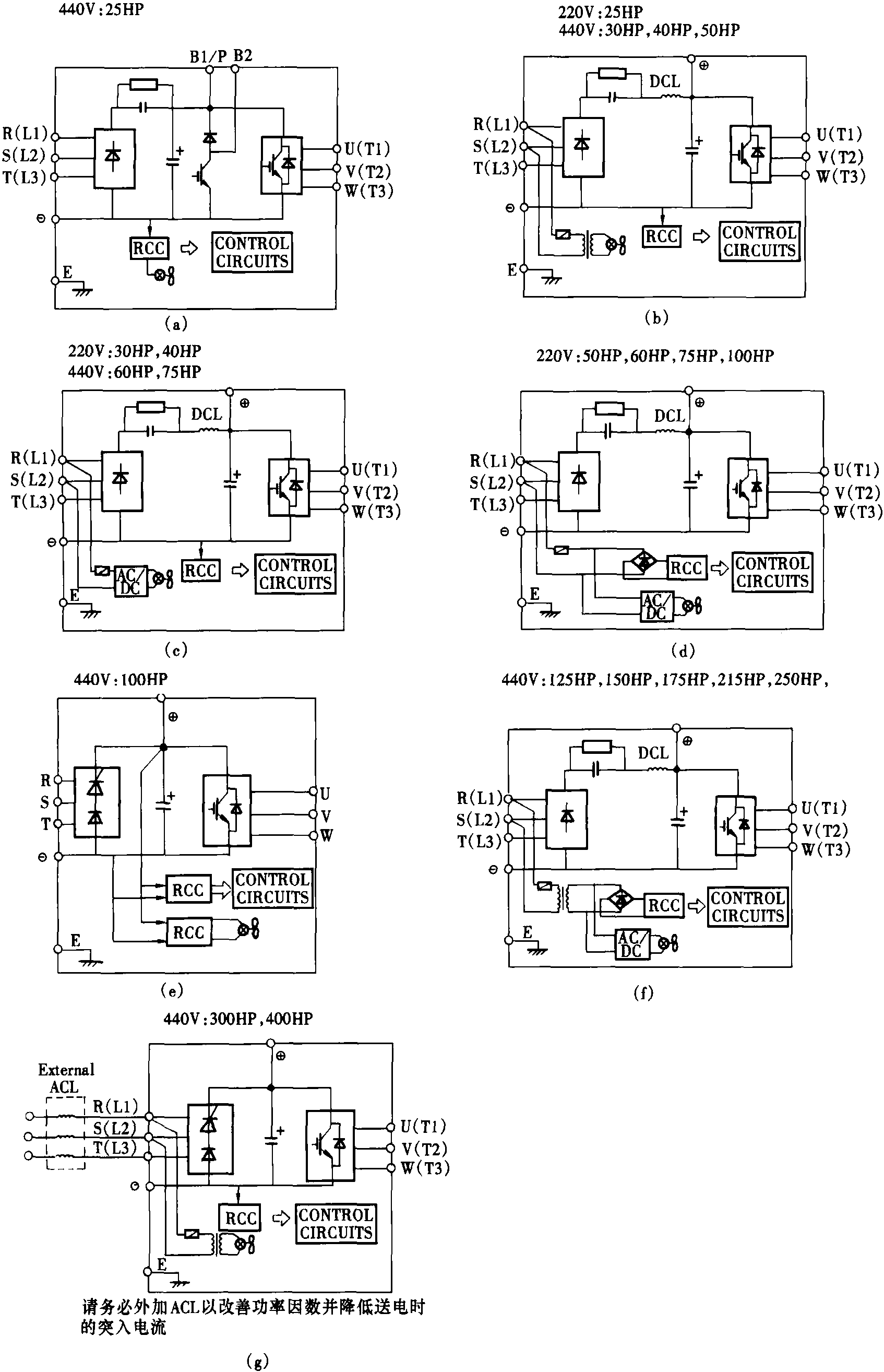

7200GS系列各种型号变频器的主电路内部布线如图2-19-7所示。

（4）主电路外部接线的通用组件

在7200GS的交流电源和电源输入端子R.S.T之间，应安装一个非熔断器（QF），并根据需要安装一个电磁接触器（KM）。当安装了漏电断路器以进行漏电保护时，请选择一个灵敏度电流为200 mA或更高且操作时间为0.1 s或更长的断路器，以防止漏电断路器发生故障。表2-19-4列出了主电路外部接线的常用组件。

表2-19-4接线设备选择

220V级7200GS逆变器电缆（mm2），无保险丝

开关③

电磁接触器③最大施加功率

功率HP（kW）

评分

（kVA）

额定电流

（A）

主电路①接地线

E [G]

控制线②25（18.5）348802140.5?2TO-225S

（150A）

CN-8030（22）419630140.5?2TO-225S

（175A）

CN-100

续表

220V级7200GS逆变器电缆（mm2），无保险丝

开关③

电磁接触器③最大施加功率

功率HP（kW）

评分

（kVA）

额定电流

（A）

主电路①接地线

E [G]

控制线②40（30）5413060220.5?2TO-225S

（175A）

CN-12 550（37）5716060×2P220.5?2TO-225S

（200A）

CN-15060（45）6718360×2P220.5?2TO-225S

（225A）

CN-18075（55）8522460×2P300.5?2TO-400S

（300A）

CN-300100（75）128300100×2P500.5?2TO-400S

（400A）

CN-300440V级7200GS变频器电缆线(mm2)无熔丝

开关③

电磁接触器③最大适用马

力数HP(kW)

额定

(kVA)

额定电流

(A)

主回路①接地线

E[G]

控制线②25(18.5)3440880.5～2TO-100S

(75A)

CN-5030(22)41481480.5～2TO-100S

(100A)

CN-5040(30)54642280.5～2TO-100S

(100A)

CN-6550(37)688022140.5～2TO-125S

(125A)

CN-8060(45)829638140.5～2TO-225S

(175A)

CN-10075(55)11012860220.5～2TO-225S

(175A)

CN-125100(75)13816560×2P220.5～2TO-225S

(225A)

CN-150125(90)18019260×2P300.5～2TO-400S

(300A)

CN-300150(110)19522460×2P300.5～2TO-400S

(300A)

CN-300175(132)230270100×2P500.5～2TO-400S

(400A)

CN-300215(160)260300100×2P500.5～2TO-400S

(400A)

CN-300250(185)290340250×2P500.5～2TO-600S

(600A)

S-K400④

(450A)

300(220)385450250×2P600.5～2TD-800S

(800A)

S-K600④

(800A)

①动力线包括R/L1,S/L2,T/L3,U/T1,V/T2,W/T3,(+),(-)。

②控制线为控制基板之端子配线。

③表中之QF及KM型式为台安产品编号,亦可使用相同额定之其他厂牌。为降低杂讯干扰,请记得在KM之线圈两端加装R-C突波吸收器(0.1μf/1000VDC,10Ω/5W)。

④表中之KM型式为三菱产品编号,亦可使用相同额定之其他厂牌。

图2-19-7 7200GS软起动器各机型主回路内部配线图

(五)外部配线注意事项

1.控制回路配线

(1)控制回路配线必须与主回路配线(R/L1、S/L2、T/L3、U/T1、V/T2、W/T3)及其他动力线分离配线,以避免杂讯干扰。

(2)接点输出端子⑨、⑩、(18)、(19)、(20),必须与①～⑧、(21)、(22)、(25)、(26)、(27)及(11)～(17)分离配线。

(3)为了防止杂讯干扰,控制回路配线必须使用遮蔽隔离绞线,请参考图2-19-8,其配线距离不可超过50m。

2.主回路配线

(1)输入电源R/L1、S/L2、T/L3,不必考虑相序关系。

图2-19-8 隔离绞线(屏蔽线)的处理图

(2)输入电源不可接至变频器输出端子U/T1、V/T2、W/T3。

(3)变频器输出端子U/T1、V/T2、W/T3接至电动机U/T1、V/T2、W/T3端子,若变频器执行正转指令而电动机反转时,只需将电动机U/T1、V/T2、W/T3任意两线对调即可。

图2-19-9 多台变频器的多根接地线的连接方法图

(4) 变频器输出端绝不可连接改善功因用的电容器或LC、RC杂讯滤波器。

3.接地线

(1)接地端子(E)以第三种接地方式接地 (接地电阻100Ω以下)。

(2)变频器接地线不可与电焊机、大马力电动机等大电流负载共同接地,必须分别接地。

(3)接地线大小依电器设备技术基准之规定,接地线愈短愈好。

(4)多台变频器共同接地时,请参考图2-19-9,勿形成一接地回路。
