定时器(VMX系列程序控制定时器)

VMX系列可以由内部程序控制计时器和时钟控制器TCC自动控制。可编程控制定时器可以单独使用，也可以与时钟控制器TCC（F032至F039）一起使用。时钟控制器需要一个程序计时器来提供停止命令。可以在状态显示中查看设置值。

F030=程序计时器选择

初始设置=0（禁用）；调整范围=0,1,2。

F030=1:最短计时器

在此模式下，VMX在发出启动命令后达到其最大速度时开始计时，并且计时值在F031处。如果减小到[0000]，则即使起动触点未断开或未发出停止命令，软起动器也会停止。

您可以在时间到时发送停止命令时重置计时器。时钟控制器TCC（F032）可以自动复位。

如果在计时时间到期之前发生停止，电源故障或故障跳闸，则程序计时器将存储计数值，并在重新启动后继续计数。

当负载需要运行到一定的最短时间时，使用此功能。

例如，即使关闭电源，水泵也需要最少的工作时间才能复位。搅拌机需要一定的时间来添加成分。风扇应继续运转，直到停止储能后达到设定的时间为止。

对于:2线路系统，它在断电或跳闸复位后会自动启动，并需要警告指示。对于三线系统，需要启动命令来启动电动机。

最小时间计时器示例:水泵应运转1/2小时。如果井中的水位在1/2小时内下降，则必须将其停止。水位恢复后，必须重新启动才能完成。剩余时间。请参阅图2-15-30。

要在水位恢复后重设剩余的工作时间，请将F030设置为[0001]，将电动机运行所需的时间F031设置为[0030]（分钟），并将F032设置为[ 0000]确保已完成。要允许其他控制系统，请在需要时发出启动命令以启动。

如果将其与其他功能一起使用，请注意:当与F028（自动重启延迟）一起使用时，F028定时器到期，并且最小时间定时器在重启后继续计数。如果您使用的是三线系统，则即使在F028计时结束后，也需要保留启动信号或再次发送启动命令。

当与F049-F050（锁定保护功能）一起使用时，即使设置允许重新启动和启动，最短时间计时器也将继续计时。如果您使用的是三线系统，则即使在F028计时结束后，也需要保留启动信号或再次发送启动命令。

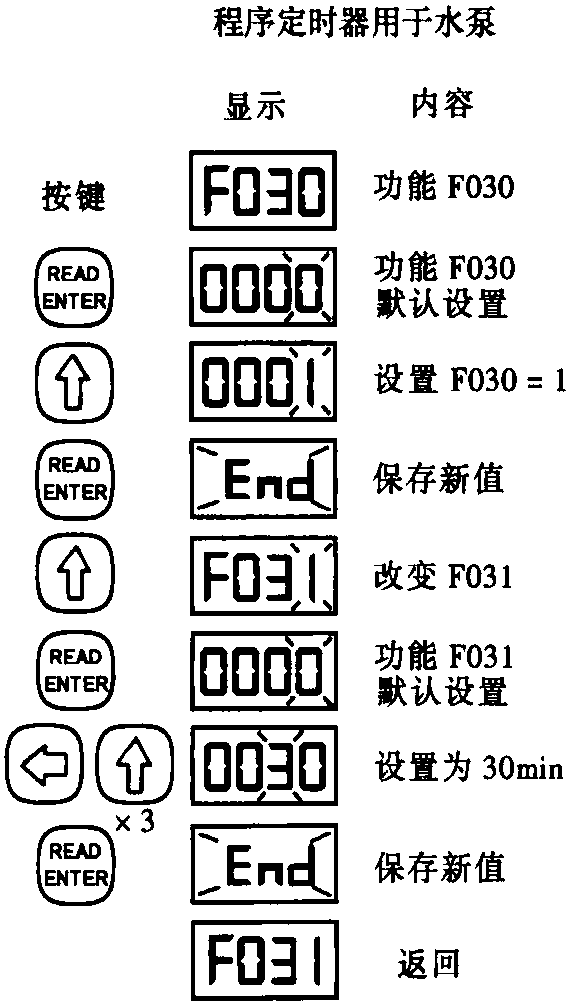

图2-15-30水泵程序定时设置步骤

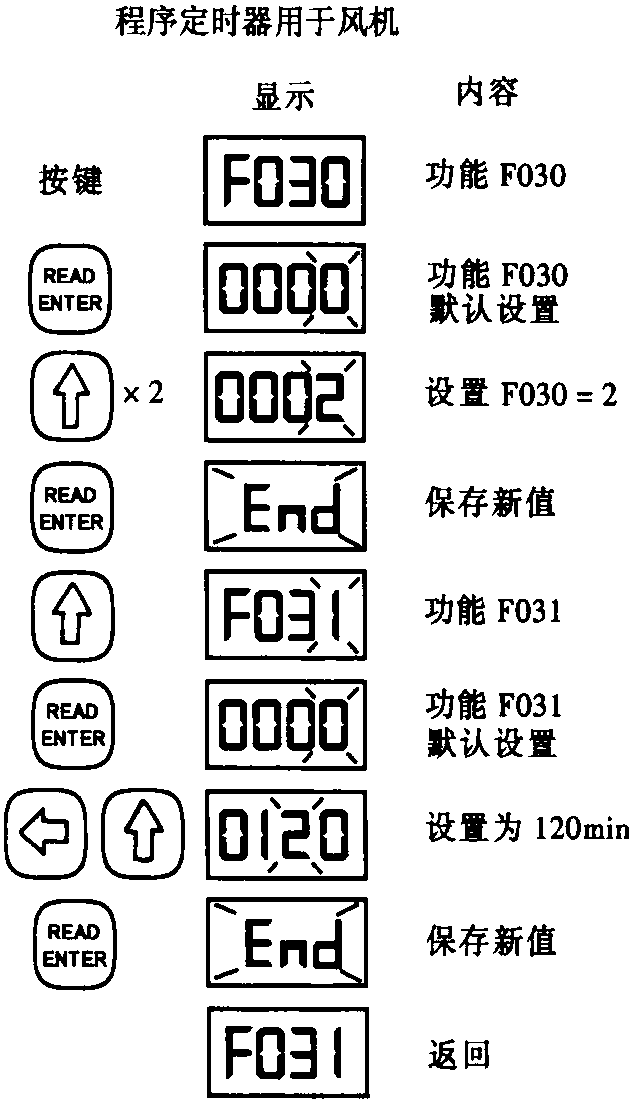

图2-15-31风扇程序定时设置步骤

使用软停止功能时，减速时间（F027）包含在最短计时时间中。

F030=2个最大计时器

在此模式下，VMX在发出启动命令后开始计时，如果没有停止命令，则在F031=[0000]时自动停止。每当发出停止命令（或断开2线制触点）时，软起动器都会停止。通过发出停止命令可以重置最大时间计时器，如果有TCC（F032）控制，则可以自动重置最大时间计时器。停电和跳闸与停止命令和重置相同。该功能可以确保电动机的运行时间不超过设定的最大时间。

例如，潜水泵的浮动开关故障可能会损坏设备。间歇运行的设备的电机不能连续运行。如果忽略节能，它们可能会意外打开或导致备用设备出现故障。

例如，最大时间计时器为:超市迷在午餐时间和深夜营业时会浪费能量。请参阅图2-15-31。

通过将F032设置为最大时间计时器[0002]，可以防止它在不关闭的情况下继续运行。

将F031设置为[0120]分钟，这是启动后自动关机的最长时间。

确保将F032设置为[0000]，以便另一个控制系统可以发出启动命令，以便可以在需要时启动。

使用此设置，可以随时启动软起动器，但操作时间不得超过2小时。如果在2小时内关闭，则计时时间将重置，下次启动时，计时将持续2个小时。

注意对于: 2线制系统，重新启动电源后需要启动命令（打开和关闭）进行复位。 F031=程序计时器值

初始设置=1，调整范围=1至9999s。

此功能使您可以设置程序控制计时器的设置时间。当该值减小到0时，任务将被执行并自动重置。

注意如果在:电动机运行期间更改F030或F031，则在重新启动之前将不执行新的设置值。 F032=时钟控制器

初始设置=0，调整范围=1至8。

此功能用于选择24小时/7天时钟控制器（TCC）操作模式。 F032设置TCC启动的天数。

主体设置如下。

F032=1:每周一次，每天一次。

F032=2:每周每两天一次。

F032=3:每周每3天一次。

F032=4:每周每4天一次。

F032=5:每周每5天一次。

F032=6:每周每6天一次。

F032=7:每周每7天一次。

F032=8:单个启动时间，无周期。它可用于测试或设置自动退出功能，该功能在人离开后不再重复。

F032=0:程序计时器仅用于从外部输入的启动命令，并且通过此设置，可以由TCC控制程序控制计时器的操作。

F033=事件1的开始时间

初始设置=关闭，调节范围=00∶00至23:59或关闭。

此功能用于选择TCC事件1的启动时间，当电动机通过事件1启动时，它将根据F030和F031的设置进行操作。

F034=事件2的开始时间，类似于事件1。

F035=事件3的开始时间，类似于事件1。

F036=事件4的开始时间，类似于事件1。

F037=事件5的开始时间，类似于事件1。

F038=事件6的开始时间，类似于事件1。

F039=事件7的开始时间类似于事件1。

有关程序定时设置功能，请参见表2-15-25。

:开始事件彼此独立，可以任意设置。

表2-15-25程序时间设置表

Fn＃设置功能类型功能描述开始停止停止重置F030程序时序

设备模式

0禁用程序计时器（默认）——-1最小执行时间启动命令

或TCC

旅行，旅行

时间

或停止命令

时间到了。 +

停止命令

2最大执行时间启动命令

或TCC

时间到了。

停下汽车或关闭电源

F031程序计时

设备值

运行时的间隔值

F030

调整范围: 1至9999min

— F030

更改参数

F03224h/

7天

时钟控制器

0启动命令时更改启动命令F030

更改参数时

F030

更改参数

1每天运行一次时钟控制，然后启动

命令

订单已完成

F030更改

更改参数

编程

更改

时 2每隔1天执行一次3每隔2天执行一次4每隔3天执行一次5每隔4天执行一次6每隔5天执行一次7每隔6天执行一次8除重复以外的单独的开始事件新的开始命令F033事件＃1开始时间事件＃1开始时间F032=1-8更改编程设置

F034事件＃2开始时间事件＃2开始时间F035事件＃3开始时间事件＃3开始时间F036事件＃4开始时间事件＃4开始时间F037事件＃5开始时间事件＃5开始时间F038事件＃6开始时间事件＃6开始时间F039事件＃7开始时间事件＃7开始时间

当程序控制计时器F030设置为最短时间计时器时。

例如，一个水泵应该在每个下午5:30开始工作1/2小时。如果在此1/2小时内水位较低，则软起动器将在水位恢复后完成剩余时间。

将F030=[0001]设置为最短时间计时器，以便电动机可以完成最短工作时间的任务。将F031设置为[0030]分钟，最短工作时间设置为30分钟，将F032设置为[0002]。每次进行2天的设置时，我都可以制造马达。如果将F033设置为[17.30]，则电动机将每2天17:30自动启动。

如果需要以7:00PM重新启动泵，请将F034设置为[19.00]。如果还需要启动6:00am，则还要更改其他未使用的时间设置，例如将F038设置为[06.00]。如果需要每天运行泵，请将F032设置为[0001]。

注释:如果编程的时间在设置的时间自动开始，则会在下次启动时应用。

例如，如果将5:35PM编程为在5:30PM自动启动，则5:30PM将在后天自动启动。
