星三角降压启动电路图，三相电机三角形接线图

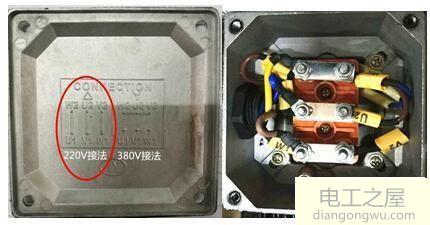

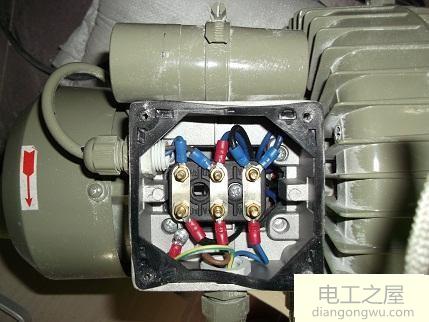

最简单的方法是将电动机接线盒的短路铜排从水平更改为垂直。

对于特定的修改方法，首先需要了解电动机的绕组线圈。在三相异步电动机内部，有三个线圈，相差120度。每个线圈最初分为两个端子。结尾。有6个端子（U1，U2，V1，V2，W1，W2）对应于电动机三个绕组的第一端和最后端，并且可以通过不同的接线方法来实现启动操作。

1.星型连接（Y型连接）进行调用是因为U1，V1，W1分别连接在6个端子之间，并且U2，V2，W2短路并在图中以星形排列。一个明星。形成连接。

使用星形连接时要小心。电源线只能连接到U1，V1，W1接线柱，另一排在三相绕组的末端短路。无法连接电线。否则，它将被短路。

在三角形连接方法中，上端子和下端子短路到连接件，因此连接是等电位的，因此可以上下连接，并且连接方便。

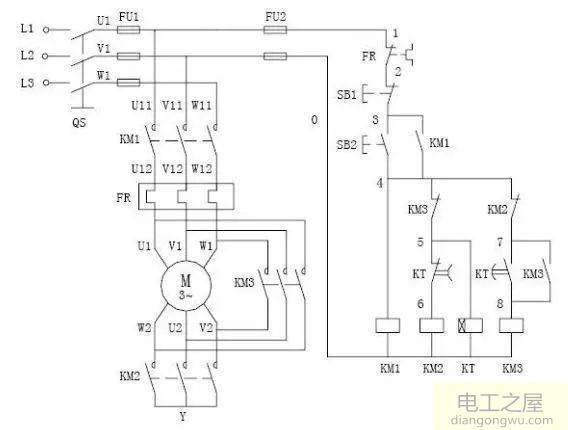

如何将星形连接更改为增量连接，我需要对星形-增量降压启动有更好的了解。如下图所示，当电动机启动时，两个接触器KM1和KM2工作，电动机的三个绕组U1，V1，U1连接到三相电源，并且三个绕组的末端连接。 U2，V2，U2短路形成星形。电动机启动时，接触器KM2断开并且KM3闭合：U1和W2一起连接到A相，V1和U2一起连接到B相，W1和V2一起连接到C相以完成增量。连接。

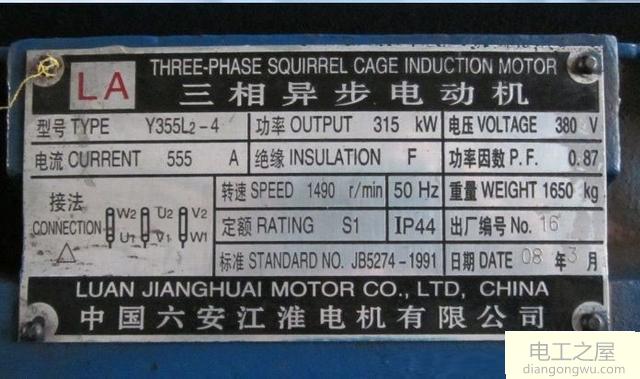

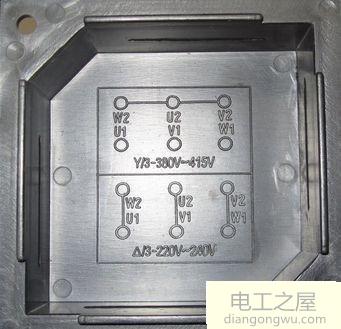

通常，电机铭牌指示电机的连接方法，并且该连接方法也显示在电机接线盒内，因此请小心！并且为了便于接线，当电动机制造商离开工厂时，接线端子的布置并不对应于U1-U2，V1-V2，W1-W2的每组，并且旨在根据相应的接线来简化接线。安排。呈三角形连接。通过水平或垂直连接铜板直接完成星形连接和三角形连接之间的过渡。通常，星形连接用于将带有后缀2的绕组端部水平地连接到三个短连接。两个相应的上端子和下端子的垂直连接是三角形连接。
