直流电动机励磁方式(直流电动机工作原理及构造图)

直流电动机的工作原理和结构图

直流电动机的基本工作原理是基于电磁感应和电磁力。

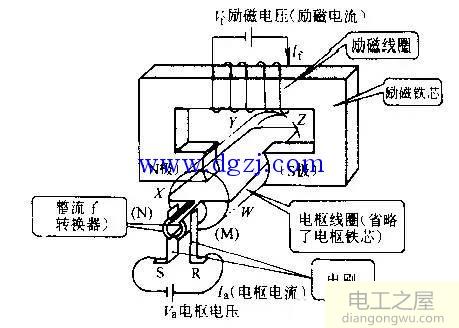

它主要由三部分组成：极，电枢，电刷和换向器（也称为换向器或换能器）。两极N和s在运行期间是固定的，因此它们也称为定子。定子极用于产生主磁场。在永磁直流电动机（通常是低功率直流电动机）中，磁极由永磁材料制成。磁化后，可以创建恒定磁场。在单独励磁的直流电动机中，可以通过对硅钢板进行冲压以叠加磁极，将励磁线圈绕到外部并施加励磁电流来产生磁场。磁极内部是可在轴承中旋转的铁芯（易于查看结构的铁芯）。

电枢是直流电动机的旋转部分，因此也称为转子。它用硅钢片层压，绕组（业余绕组）被埋在表面上（在图中仅显示一次）。绕组的起点和终点连接到电枢铁芯和同轴旋转的换向部分，并通过固定在基座上的电刷连接，并与外部电枢电源连接。

当直流电流过电枢绕组时，会产生电磁力和电磁转矩，从而使负载旋转并在定子磁场的作用下使转子旋转。
