全文题目：电动机容积的挑选

分成持续工时制度电机容积的挑选，短时间工时制度电机容积的挑选，带稳定负荷时电机容积的挑选，与电焊工天地我一起来掌握下。

1、持续工时制度电机容积的挑选

1.带稳定负荷时电机容积的挑选

针对负荷输出功率 稳定不会改变（如通电话分机、泵、超重型数控车床、车床、传动齿轮数控车床的主旋转等）的生产机械、拖拽这类机械设备的电机在持续运作时的负荷图及升温曲线图如图所示7.2所显示。这类工作中机械设备挑选电机时，只需按设计方案指南中的计算方法算出负荷负荷所需输出功率 ，再挑选一台最大功率为 的电机就可以。

由于持续工时制度电机（这类电机有一些出厂铭牌上沒有尤其标出工时制度）的运行转距和较大 转距均超过额定值转距，故一般无须校检运行工作能力和负载工作能力。仅在轻载启动，才校检运行工作能力。

2.带变化负荷时电机容积的挑选

在多生产机械中，电机所需的负荷尺寸是变化的，比如，小型车床、自动车床的主轴轴承电机一直在旋转，但因生产加工工艺流程多，每一个工艺流程的生产加工時间较短，生产加工完毕后要退刀，拆换产品工件后又下刀生产加工，生产加工时电机带负荷运作，而拆换产品工件时电机处在满载运作。别的如皮带输送机、轧钢机等也归属于该类负荷。有的负荷是持续的，但其尺寸是变化的，如图所示7.3所显示。在这类状况下，假如按生产机械的较大 负荷来挑选电机的容积，则电机不可以灵活运用，假如按最少负荷来挑选，则容积又不足。

为了更好地处理该难题，一般选用说白了“等价法”来测算电机的输出功率，即把具体的转变负荷化为一等效电路的稳定负荷，而二者的升温同样，那样就可依据获得的等效电路稳定负荷来明确电机的输出功率。负荷的尺寸能用电流量、转距或输出功率来意味着。

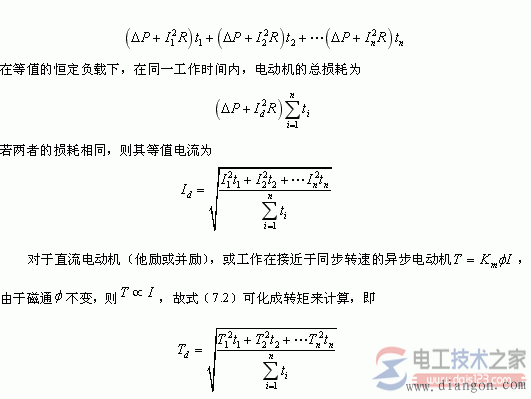

电机的升温在于它传出的发热量，而电机传出的发热量是由耗损造成的，耗损有两一部分，一不是随负荷转变的不会改变耗损 （包含铁损与机械设备耗损），一是与负荷电流量的平方米正相关的可变性耗损 （铜损）。比如，图7.3所显示的负荷，相匹配于上班时间 、 ……的负荷电流量为 、 ……，则电机在各种各样不一样负荷时的总耗损为

随后挑选电机的额定值转距 ，使 就可以。这就是等效电路转距法，对生产机械而言，做出机械设备转距负荷图是不会太难的，因此等效电路转距法运用普遍。
当电机具备偏硬的机械设备特点，转速比在全部工作中全过程中转变很钟头，则可类似地觉得输出功率 ，因此式（7.3）可化为等效电路输出功率来测算，即

因用输出功率表明的负荷图更便于做出，故等效电路输出功率法运用更广。

随后挑选电机的最大功率 ，使 就可以，这就是等效电路输出功率法。无论选用哪一种等效法挑选电机的容积，都只考虑到了发烫层面的难题。因而，在按“等价法”初挑选出电机后，还务必校检其负载工作能力和运行转距。如不符合要求，则尽可能增加电机容积或再选运行转距很大的电机。

2、短时间工时制度电机容积的挑选

有一些生产机械上班时间较短，而泊车時间却较长，比如，水利闸门启闭机、升降平台、刀台的快移、车床与龙门刨床上的夹持设备等，都归属于短时间工时制度的机械设备。拖拽这类机械设备的电机之工作中特性是：工作中时升温达不上平稳值 ，而泊车时足可彻底制冷到周边工作温度，如图所示7.5所显示。因为发烫状况与长期性持续工作方式的电机不一样，因此，电机的挑选也不一样，既可采用短时间工时制度的电机，也可挑选持续工时制度的一般电机。

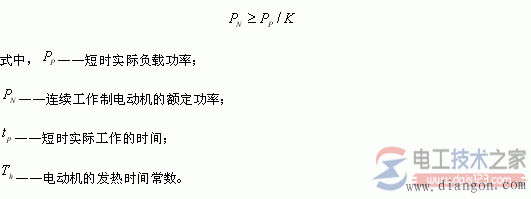

1.采用短时间工时制度的电机，要求的规范短时间运作时间10min、30min、60min、及90min四种。这类电机出厂铭牌上所标底最大功率 是和一定的规范不断运作時间 相对性应的。比如 为20KW时，只有持续运作30min，不然将超出容许的升温。因此，要按具体上班时间挑选与所述规范延迟时间相贴近的电机。假如具体上班时间 与 不另外，就应先将 下的输出功率 （生产机械短时间工作中的实际功率）计算成 下的输出功率 ，这可依据等效电路输出功率法多方面计算，即
随后挑选短时间工时制度电机，使其 ，再开展负载工作能力与运行工作能力的校检。

2.采用持续工时制度的一般电机

一般电机的最大功率 是按长期性运作而设计方案的，再持续工作中时，它的升温能够 做到平稳值 （即电机的允许升温，位能灵活运用。为了更好地灵活运用电机在发烫上的潜在性工作能力，在短时间运行状态下，能够 使它负载运作，而其负载倍率 与 相关（如下图所示）故选
