在电机加工的方案中,如轻停、轻定子铁芯内圆、“两灯”等,为了使电机气隙均匀,铁芯压入机架后,一般采用精停或精加工铁芯内圆的方法,使机架两端的挡块与铁芯内圆同轴。今天女士,我从理论的角度,就铁芯压入机座的精加工,和大家简单分析一下。
外压过程理论

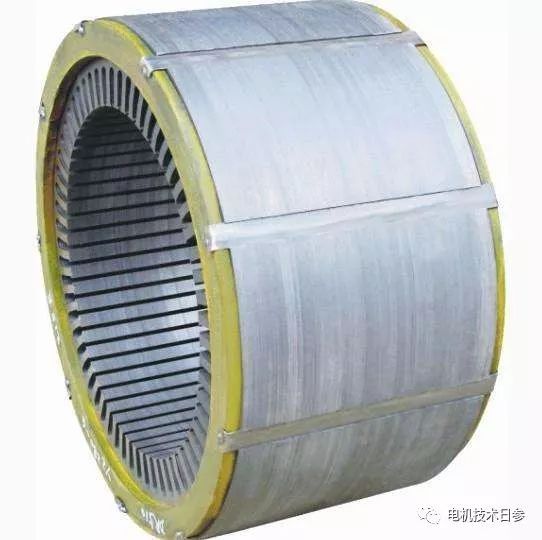

外压的定子铁芯在内圆上定位叠片,冲片的制造误差都反映在外圆上。因此,很难控制芯外圆与框架之间的配合。当铁芯压入框架时,容易因配合松动而产生偏心,或因配合过紧而使框架变形。为了消除这种变形,保证机架两端与铁芯内圆的同轴度,一般是以铁芯内圆为基准定位,然后精车挡块两端。
夹具是在卧式车床上完成小型机座的停止时自动定心的典型结构。充气轮胎由三个锥形块组成,两端各有一条橡皮筋,以防止每个块散开。膨胀轮胎与芯轴配合成锥面。拧紧螺母时,向左推胎压,迫使轮胎直径增大,夹紧工件,使型芯内圆轴线与芯轴轴线一致。因此,精车的挡块与铁芯的内圆同轴。当使用特殊的N型刀杆,两端夹刀时,在工件一次装夹的情况下,可以依次完成两个止端的精加工,即先用一把刀完成一个止端,再用另一把刀完成另一个止端。完成转动定子接头时,应防止铁屑进入绕组端部,以免损坏绕组。因此,在精车中使用保护罩和绕组端部。
如果用立式车床完成接头的车削,在车削完接头的一端后,必须将芯轴和定子转过来夹紧,然后再车削接头的另一端。这样,不仅效率低,而且由于两次夹紧,两端可能有不同的轴。
不同轴的原因分析
基于铁芯内圆的止口精车方法广泛应用于小型异步电动机的制造中。但是,不同轴的问题仍然很容易发生,主要原因是:
铁芯内圆、涨胎、芯轴与加工机床的配合环节多,夹具磨损或夹紧不当。
铁芯内圆叠压不规则,部分突出,影响内圆定位基准面的正确性。
定子的能量线和开槽模具过程中,铁芯齿尖受力变形(局部凸起),使内圈和涨胎不能密封紧密
定子浸漆后,铁芯内圈漆膜厚度不均匀,或漆渣附着在内圈,导致充气轮胎定位
夹紧时,接触面清洁不彻底,接触部位中间混有灰尘。
个别凹槽模具突出槽口,导致充气轮胎定位不准确。
内压过程理论
带内压的定子铁芯放入机座后,由冲片叠放而成。冲片的外圆抵靠在框架的内壁上。铁芯叠片时,由冲片外圆定位。冲片的制造误差都体现在铁芯的内圆上。如果误差超过允许值,则需要完成芯内圆的车削。完成内圆车削时,将其定位,使挡块和端面位于机架的一端;由于铁芯是由叠片制成的,所以进给量不应大于张冲片的厚度,切割速度和切割深度也不应太大,以免过大的应力损坏冲片
