发布时间:2021-08-13 08:51
电压和电流是电机产品非常重要的关键性能参数。对于输出功率相同的电机,高压电机对应的电流很小,而低压电机对应的电流很大。但是不同的定义条件会对应不同的结果。
最直接的比较方法可以比较相同功率条件下低压电机和高压电机的电流值:直观地看,电机绕组和导线的导电面积差别很大;另一种比较方法是比较不同电源电压下双电压电机的电流,同样的道理是高电压对应较小的线路电流。
三相电机功率、效率、电流、电压的关系是额定功率=额定相电压额定相电流功率因数效率。从这个关系可以得出一个结论:在相同的功率条件下,电机的电压和电流是负相关的,即一增一减的关系,与电机的功率因数和效率也有一定的关系。但是,在相同功率和相同极数下,功率因数和效率的差异很小,不会影响电机电压和电流的整体趋势。

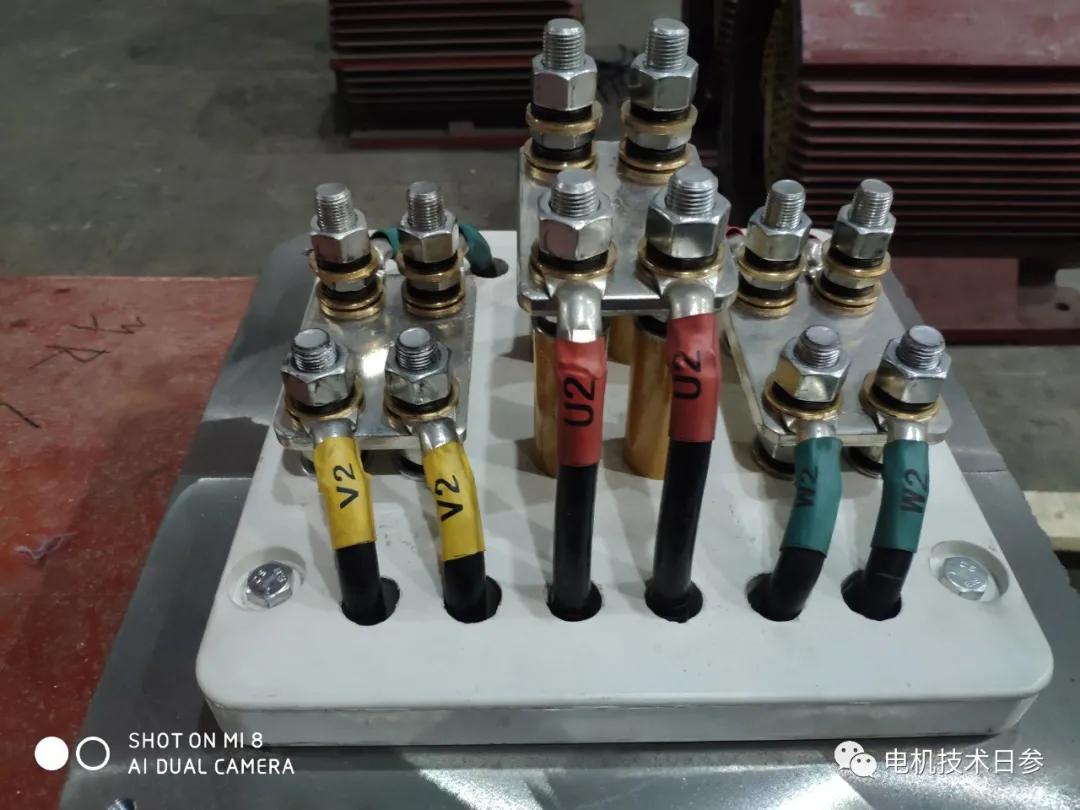

对于同一台电机,不同的连接对应不同的电压。以380/660V双电压电机为例,380V对应三角形接线,电机的线电流是660V星形接线正常电流的1.732倍(根数3)。但两个接线的相电压和相电流完全相同,但电源输入电机的电流或线电流不同。之所以这样配置或设计电机,一是不允许改变电机中流通的额定电流,增加了过载,降低了驱动达不到要求的负载设备的能力;其次,三相交流电机输出相同功率时,线电压是相电压的1.732倍(根数3),线电流是星形连接时相电流的1.732倍(根数3),而线电压等于相电压,线电流是角形连接时相电流的1.732倍(根数3)。
空载状态下,对同一台电机施加不同的电压时,电机的电流和电压呈现非线性正相关,即电流随电压增加而增加;在相同的负载条件下,电压和电流的关系是负相关的。
以380V异步电动机的堵转试验为例,一般对电动机施加100V电压,以保证电动机的电流基本处于额定电流水平,因为此时电动机的转子处于静止状态,这是典型的无限负荷状态。如果施加额定电压,电流通常会达到额定电流的6 ~ 8倍;但电机额定电压下的空载电流通常远小于电机的额定电流,一般小于额定电流的1/2:高速电机占额定电流的比例很小,而多极低速电机占额定电流的比例很大,有的单绕组变极多速电机甚至接近或超过电机低速时的额定电流。
根据相同功率条件下电压和电流的关系,以及相同电机在不同负载条件下电压和电流的关系,我们很容易理解为什么电机在一些室外临时线路条件下容易烧毁:为了达到额定功率或驱动特定设备正常运行,电机输出只能在电压不足的情况下通过增加电流来拖动负载,最终结果是电机绕组过热,因电流过大而烧毁。电机额定功率越高,电源电压波动引起的过流现象越严重;由于绕组匝数多,电抗值大,小型电机相对不灵敏。
额定电压是电机额定运行的基础。在电机负载匹配合理的情况下,电机在额定电压下运行是最安全可靠的,要避免欠压或过压
电机欠压运行的不良后果很容易理解。毕竟在特定工况下运行的电机必须输出设备所需的转矩,电压不足,电流增大,才能保证输出功率恒定。电源电压过高不一定,可能导致电机电流增大,电机绕组绝缘使用寿命大大缩短,也可能导致电机电流降低,电机负载能力提高。当电机额定运行时磁路不饱和时,适当的过电压会提高导磁材料的利用率,此时过载能力会增加,而励磁电流不会明显增加,但电流中的负载分量会随着电压的增加而成比例减少。综合效果就是电机电流会降低。当电机处于额定运行时,磁路饱和。过电压会加剧磁路的饱和程度,励磁电流会迅速增大,甚至呈指数级增大,导致电流急剧增大,烧毁电机。
