直流电机转子绕制方法(笼型异步电动机转子采用什么结构)

与笼型转子相比，绕线转子的绕组不再是鼠笼条，而是类似定子绕组的固定极数绕组，可设计为松嵌软绕组和模压硬绕组。转子开路电压与定转子绕组匝数比之间存在严格的一一对应关系，因此转子开路电压与设计不符的误差常被称为匝数比误差。

与笼型转子不同，笼型转子的极数是根据定子的极数自动调整的，而绕线转子的极数是由转子绕组各线圈的空间分布决定的，不受定子极数的影响。

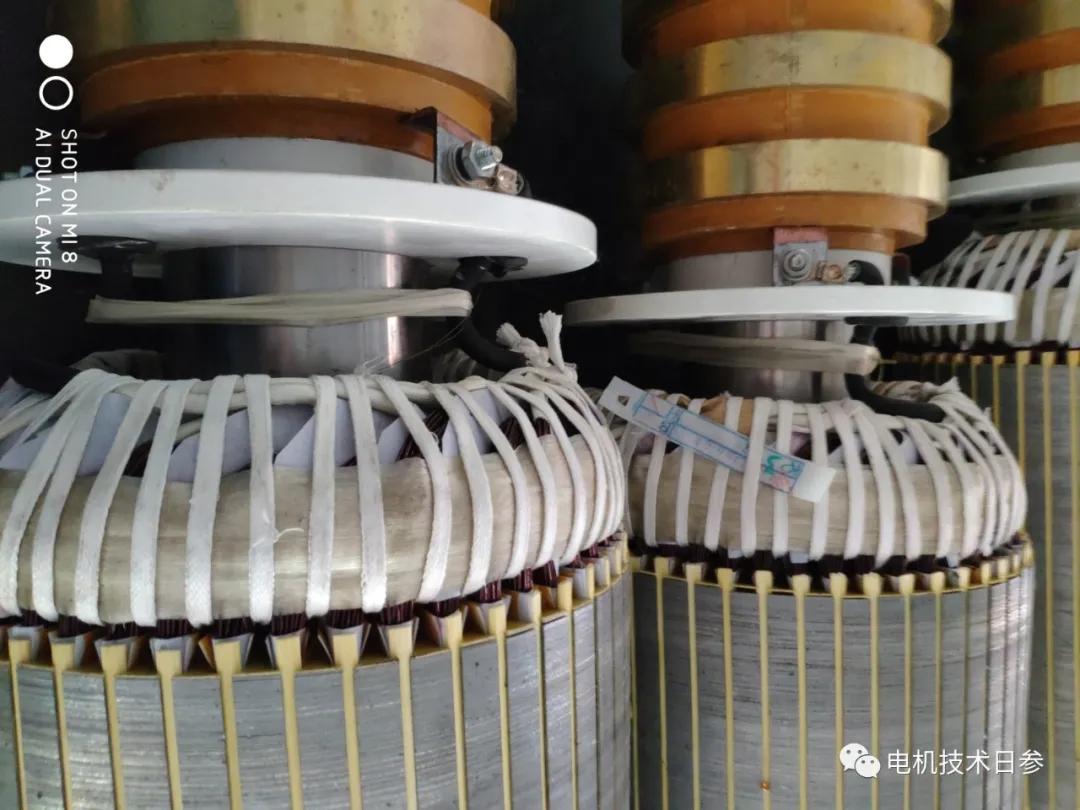

绕组转子的绕组一般采用星形接法，通过引线引出，通过集电环和碳刷装置串联电阻后启动。

转子的电压和电流随着定子部分的变化而变化；为了改善和提高电机的启动性能，可以通过在转子绕组上连接外部电阻来降低电机的启动电流，并且电机可以具有大的启动转矩，这也是绕线转子电机被广泛使用的优点。

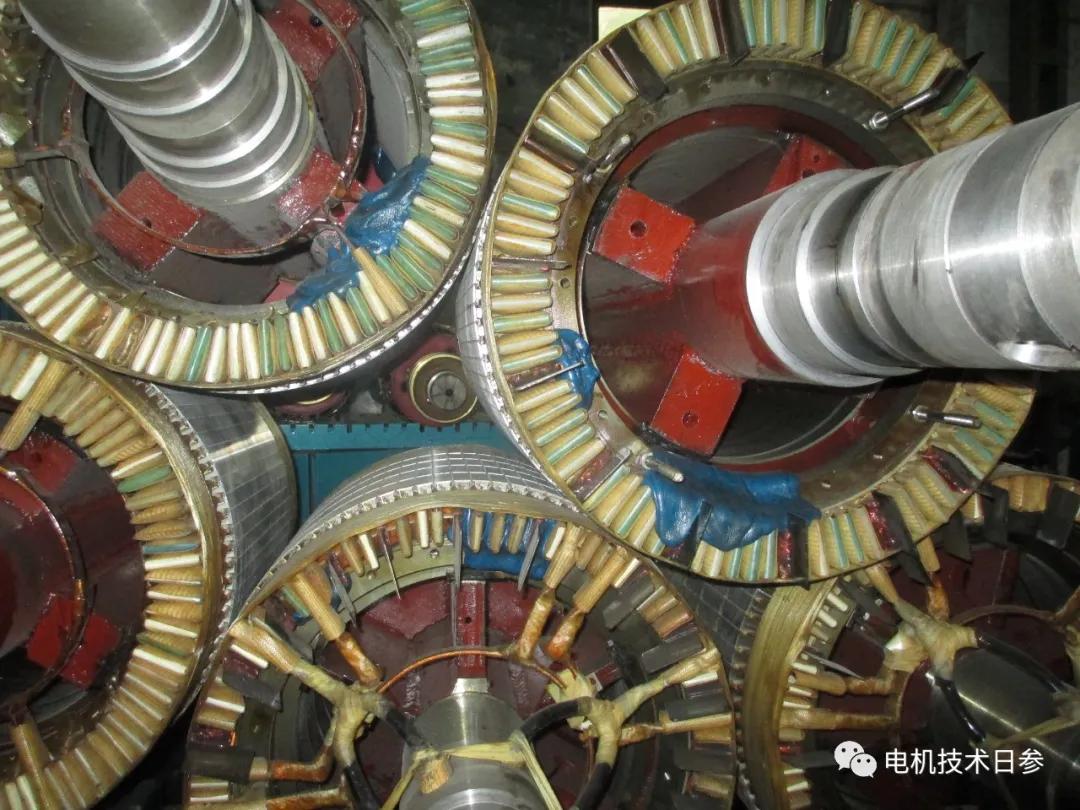

与定子绕组相比，转子绕组在电机运行过程中始终处于旋转状态，因此对绕组的机械和电气性能要求相对较高，尤其是绕组端部。在一些特定的使用环境下，绕组端部可能会因电机超速运行而严重变形，也就是我们常说的“甩包”问题。

对于转子部分，如果条件允许，建议使用模压绕组。一方面可以提高绕组的机械强度；另一方面，转子的成型绕组相当于风压元件，可以在一定程度上改善绕组的通风散热。必须加强转子软绕组端部的径向固定，以防止端部向内或向外变形导致电气或机械故障。
