交流接触器控制电机正反转线路图(交流接触器控制单相电机实图)

最后一部分详细介绍了单相电机的工作原理。在这一部分，我们主要讲述了如何通过交流接触器来控制双电容单相电机的正反转。二次控制线与三相电机相同，但一次线的接线不同。

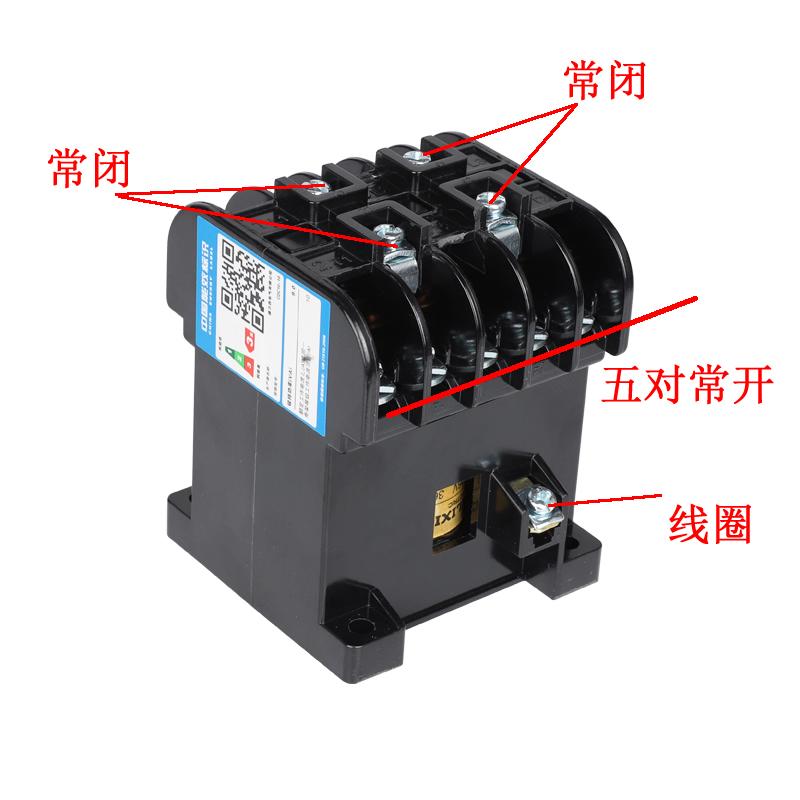

1.使用交流接触器：由于单相电机一般在2kW以下，我们可以选择CJT1-10小型交流接触器。有两对常闭接触器和五对常开触点。如下图

二、单相电机铭牌接线图分析：由于不同厂家单相电机的主副绕组和电容出线端子的接线可能不同，所以我们在拿到单相电机的时候，一定要先看铭牌，搞清楚接线再启动。

1、第一种

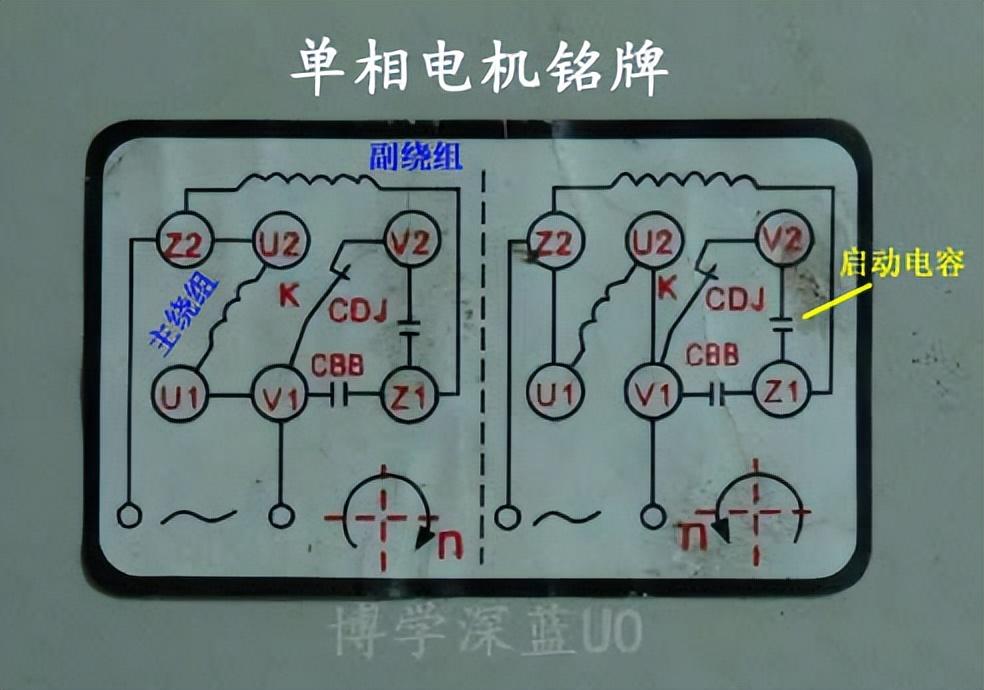

第一个铭牌

这张名片上有明确的标记。电源连接到端子Z2和V1，K是离心开关，内部已经接线。如图所示向前旋转时，用连接件短接Z2U2和U1V1。换向时，短路Z2U1和U2V1。让我们假设Z2连接到热线V1。连接零线。

正转：主绕组电源经过Z2—U2—U1—V1，辅助绕组电源经过Z2—Z1—电容—V1。

换向时：主绕组电源经过Z2—U1—U2—V1，辅助绕组电源经过Z2—Z1—电容—V1。

正反转时，主绕组两端的位置刚好相反，辅助绕组保持不变，这和我们之前解释原理是一样的。

2.2型铭牌

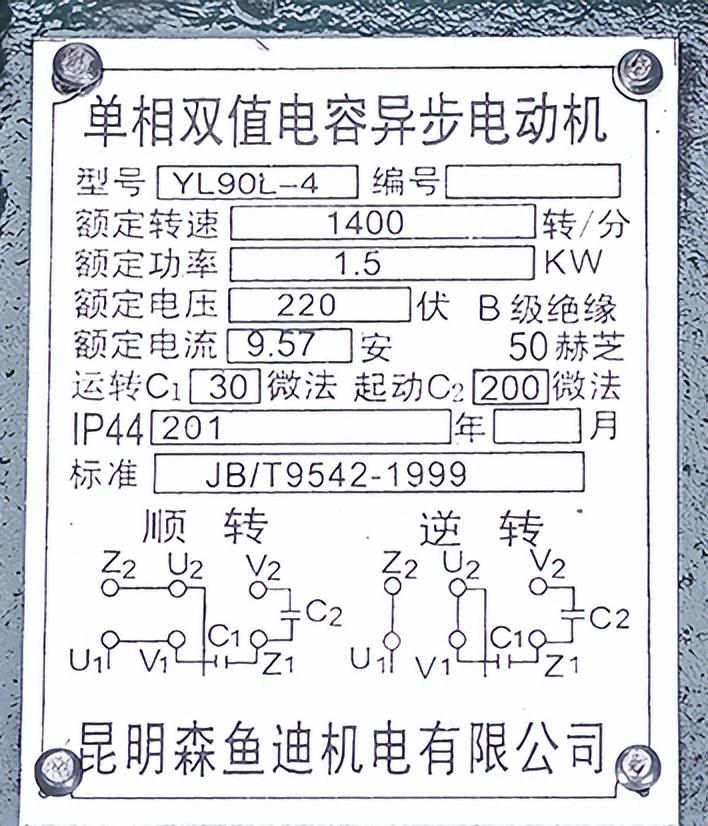

第二个铭牌

这个铭牌是否表明U1和U2的电源连接看起来与第一个不同？其实也是一样的。仔细想想，是不是一样？

第三，我们将根据第一个符号，在正转时使Z2U2和U1V1短路。反向短路Z2U1和U2V1，画出端子接线图。

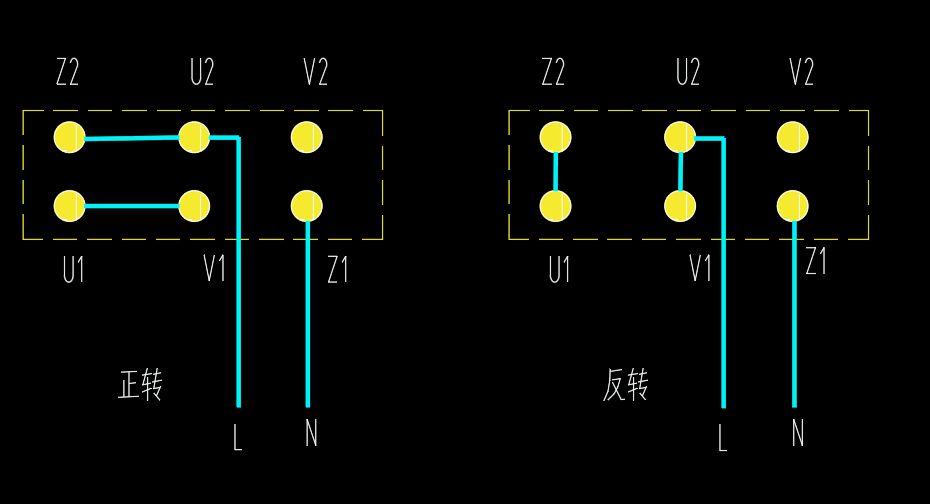

1.终端接线图

端子正向和反向电缆图纸

2.我们将通过切换交流接触器的控制端子来绘制正负接线图。

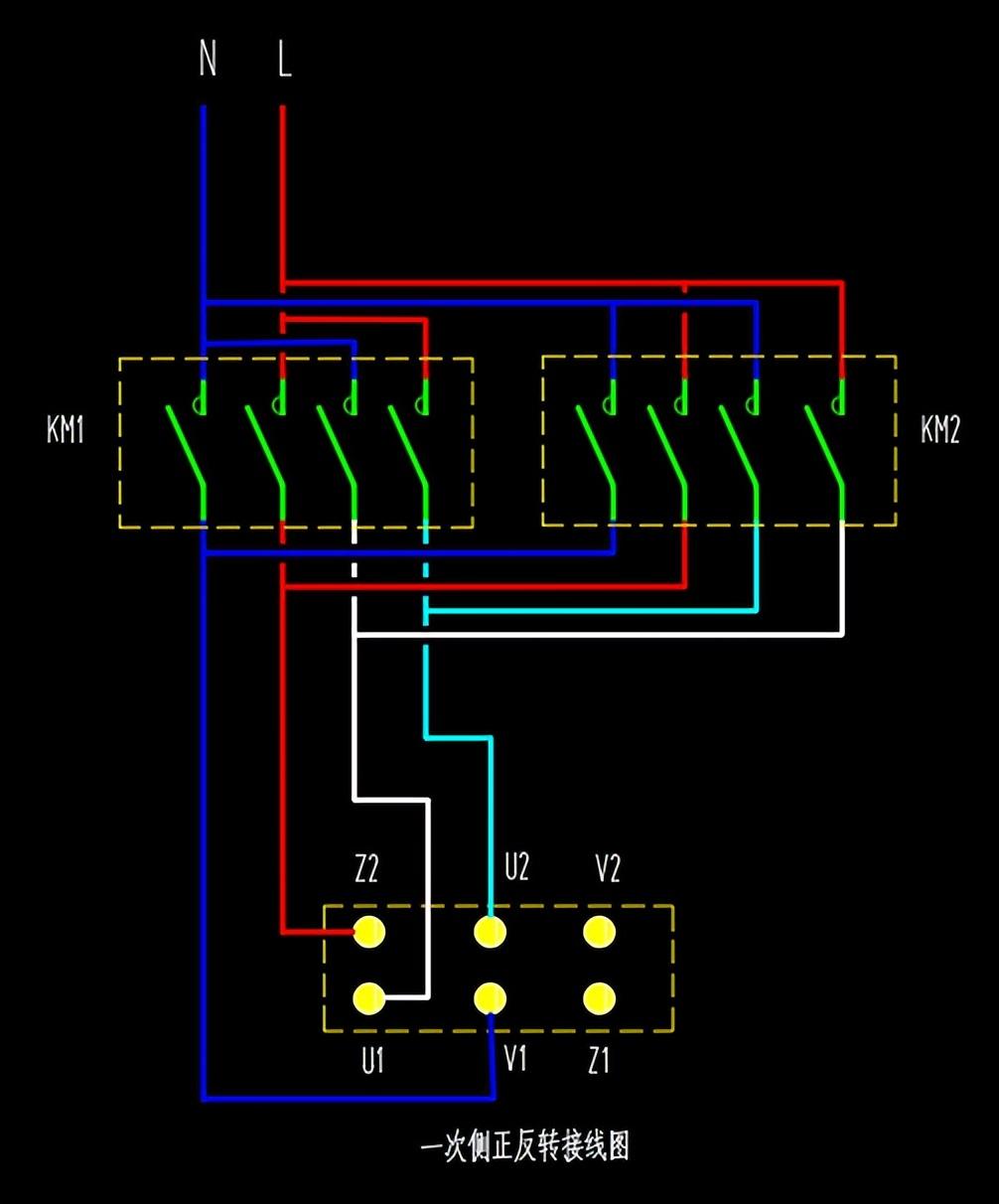

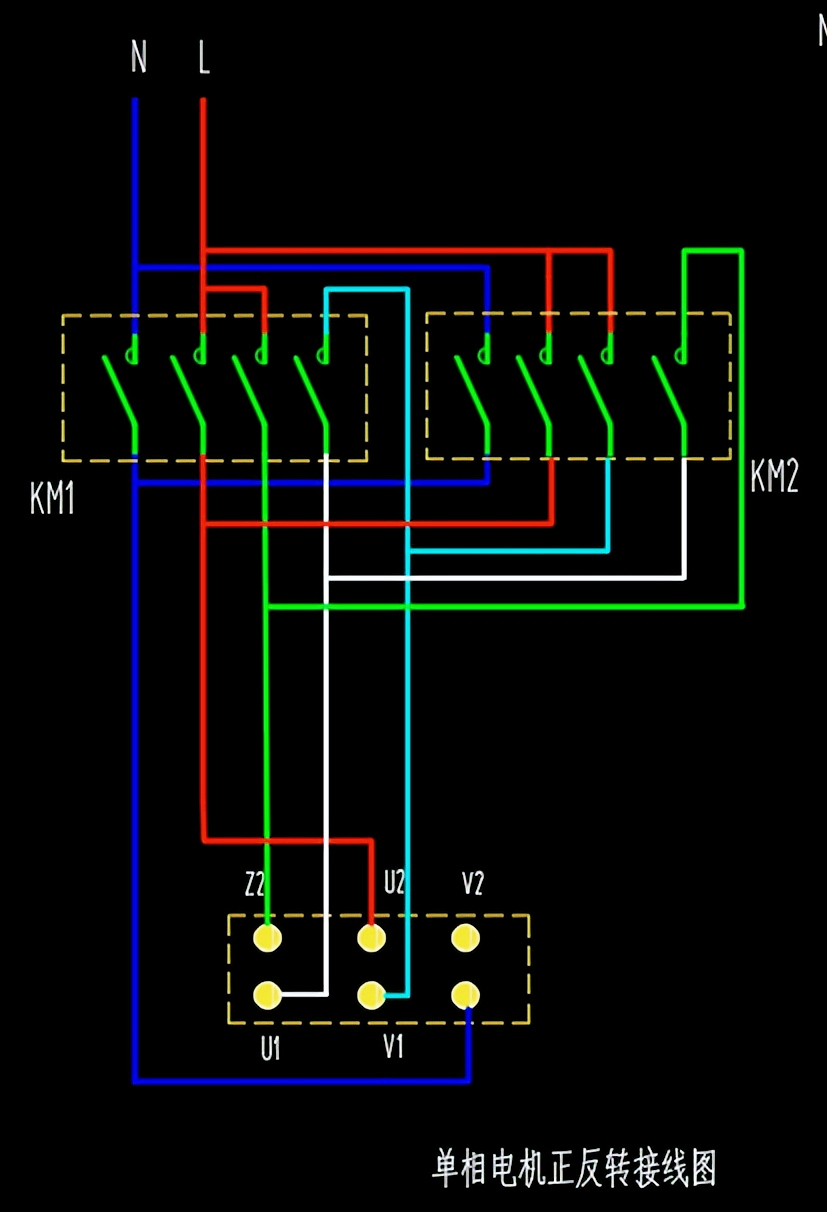

一次侧正反接线图

KM1启动时，Z2U2短接——火线，U1V1短接——中性线正转。

KM2启动时，Z2U1短接到——火线，U2V1短接到——零线反转。

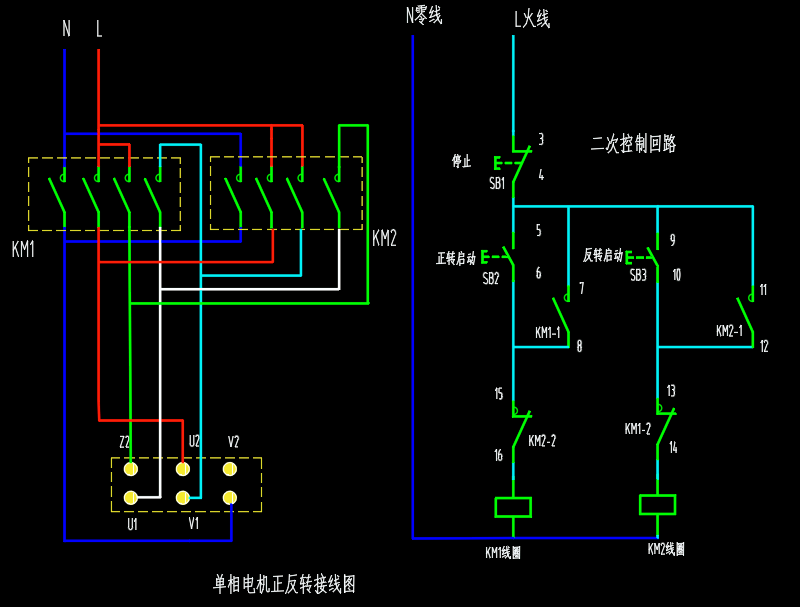

3.画出二次接线图。

按SB2正向旋转，按SB3反向旋转。从电机到接触器有4根电线。二次控制回路的原理与上一篇文章中三相电机正反转的原理相同。请看一下前两篇文章。

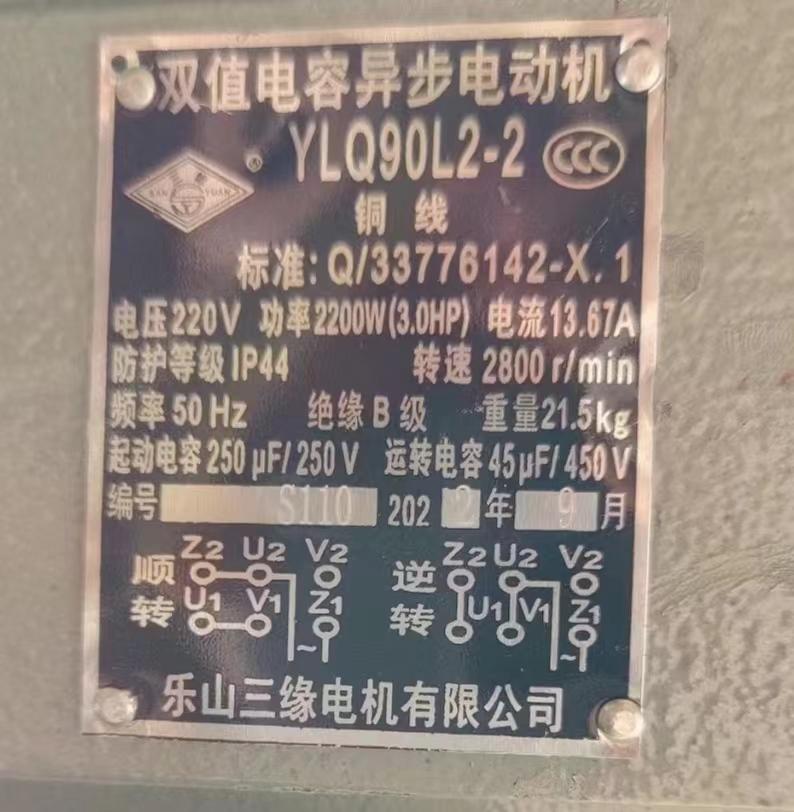

四。前面说过，主副绕组不同的电容出线端有不同的正负切换方式。参见下面的电机铭牌。

不同的布线

你是不是有点迷茫？Z1也被连接。该电机与之前的接线不同。

1.画接线端子图。

从端子接线图可以看出，与第一张图明显不同。

2.一次接线图

正反转主接线图

KM1启动时Z2U2短接到——火线，U1V1短接到正转。

KM2启动时，Z2U1短接——火线，U2V1短接反接。

看起来好像有一些麻烦。接触器有5根电线。

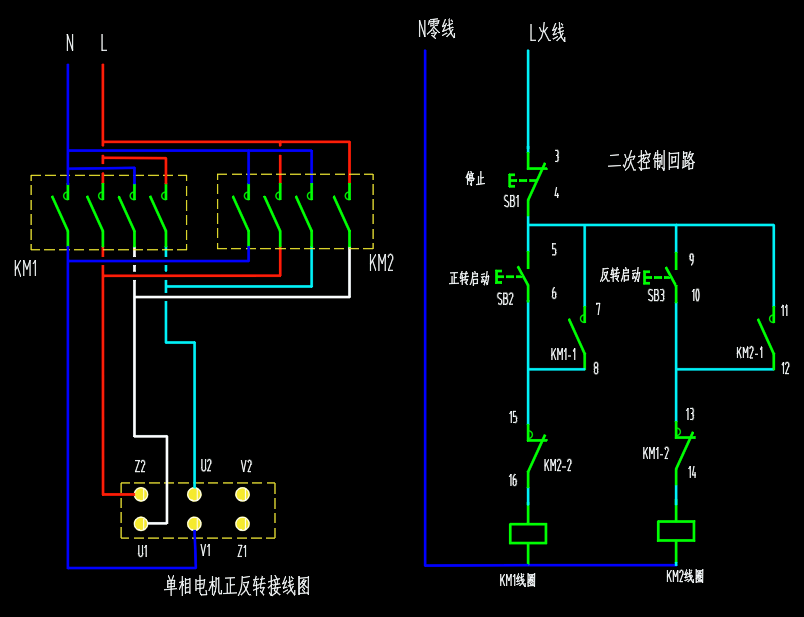

3.画两遍接线图。

按SB2正向旋转，按SB3反向旋转。二次控制回路的原理与前两篇文章中的三相电机相同。如果不清楚，可以看看前两篇。

总结，单相电机如果只在电机上改一下正反转比较简单，改一下端子连接片就可以，如果想通过交流接触器控制正反转，比三相电机麻烦点。注意看电机铭牌以防接线方式不同

下篇讲解三相电机星三启动控制设计

如果你对图中的电气符号不熟悉，可以看看我主页的微头条(电气字母符号大全)。
