今天手机最灵活的部分无疑是电机,给人最真实最直接的反馈。但是你知道吗?其实手机里有两个电机,所以小伙伴可能对此有疑问。不要紧,导演现在就从这个静音的VCM电机入手~

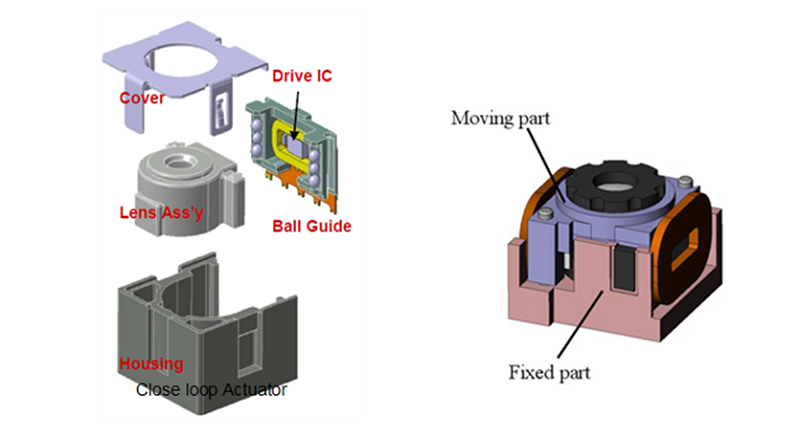

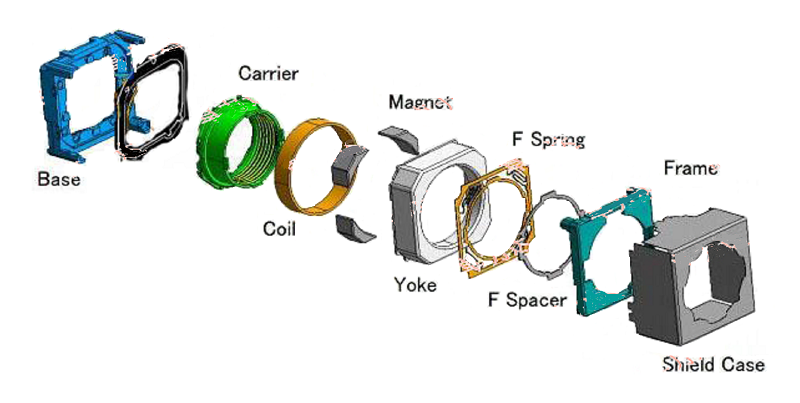

VCM(音圈电机),电子中的音圈电机,是电机的一种。因为原理和音箱类似,所以叫音圈电机,具有频响高,精度高的特点。主要原理是在永久磁场中,通过改变磁线圈的DC电流,控制弹簧片的拉伸位置,从而带动其上下移动。
看完百科,小伙伴们有没有想到这个电机用在什么地方?上下移动?可能是望远镜摄像头?

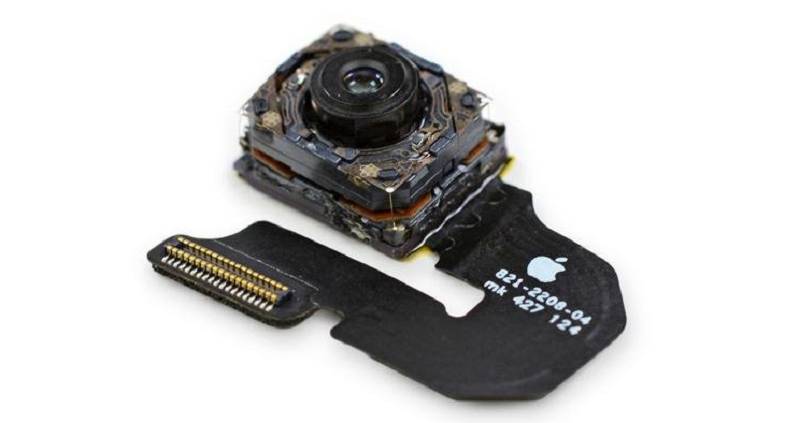

真的和相机有关。是相机的对焦功能!相机广泛使用VCM实现自动对焦功能。VCM可以调整镜头的位置,呈现清晰的图像。
当然还有其他方式实现相机对焦功能,比如超声波电机、步进电机、记忆合金电机、液体透镜对焦、液晶透镜对焦、MEMS透镜对焦、软件对焦(阵列相机)等等。

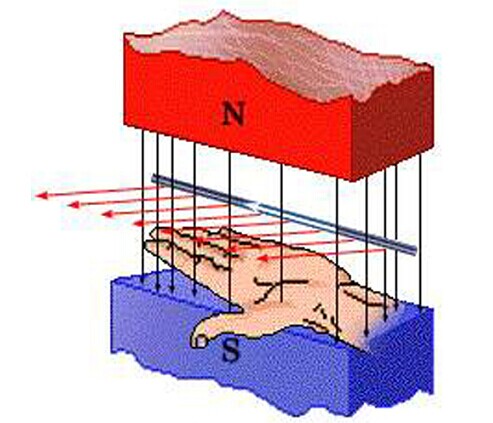

和VCM喇叭的工作原理一样,都是对固定磁场施加电流或电荷产生力的原理,从而导致运动的过程,也就是初中物理中的左手定则。
相机的VCM需要驱动器IC的配合才能对焦,通过驱动器IC控制VCM的电源电流来确定VCM携带的镜头的移动距离,从而调整到合适的位置拍摄出清晰的图像。
近年来,随着全球智能手机双摄像头、四摄像头的普及,从华为P9到华为mate 9,从荣耀Play 6X到荣耀8、荣耀v8、荣耀magic。所以现在双摄像头是手机的标配,VCM电机行业将迎来新一轮的快速爆发。
如果说相机中的VCM电机可能大家不太了解,那么下面导演提到的手机中的另一个电机一定很熟悉:主要起反馈作用的振动电机;但是~!你可能也会发现为什么有的手机很脆,很脆,很真实。那是因为马达不一样。

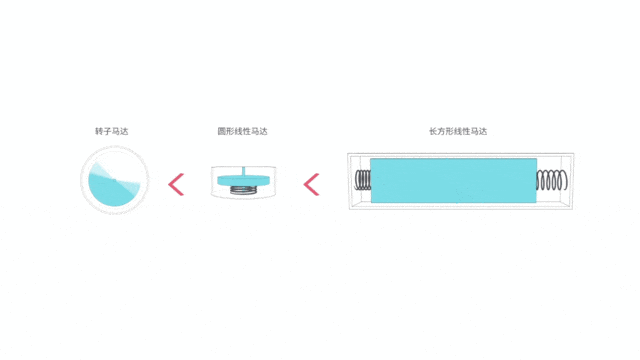

在智能手机领域,振动电机可以分为转子电机和直线电机两大类。

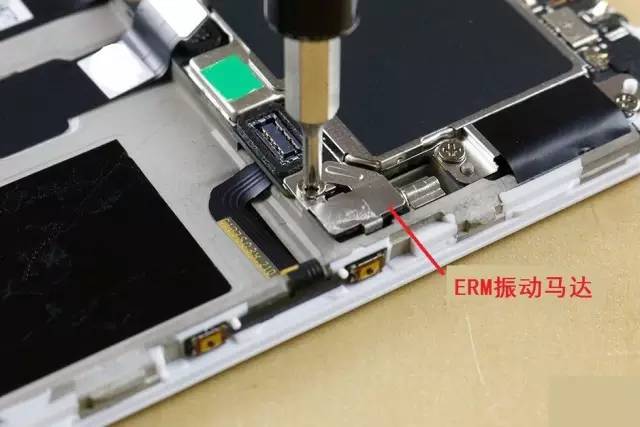

转子电机的原理是利用电磁感应,电流产生的磁场驱动转子旋转产生全方位的极致震颤体验。就像四驱的电机一样,电流使转子转动,从而引起手机的整体震动。
从体验来看,转子电机启停慢,给人拖沓的感觉。而且转子电机有一个很大的缺点,就是转动没有方向,只能带来手机的整体震动。转子的优点是技术成熟,成本低,也是大部分高端和几乎所有主流价位手机的标配。
直线电机的原理类似打桩机的机理。它是一个启动模块,通过以线性形式运动的弹簧质量将电能直接转换为线性运动的机械能。直线电机分为横向直线电机(XY轴)和圆形直线电机(Z轴)。
直线电机的优点是振动真实,反馈及时,没有拖沓。缺点是体积大,会影响手机内部元器件的堆叠。
线性震动马达有以下六个特点
振动方向是上下振动的响应速度更快,启停很阻滞,也就是说振动反馈可以很细腻。驱动电流具有很强的交流特性,PWM波的直接驱动效果很差或者无法驱动。一般需要专门的驱动芯片来驱动,功耗低,对电源干扰小。其实很多国产高端手机也有配备直线电机,但出于成本考虑,都采用了Z轴振动模式的圆形直线电机。
除了在振动元件上下功夫,厂商在振动使用场景上也玩出了花样。
比如刚刚上市的荣耀Play手机,就带来了4D智能震撼。它基于人工智能NPU实时识别游戏场景,利用AI算法匹配不同场景的画面,增强声音和触觉的体验。目前有10个场景30个标签可以适配。比如吃鸡游戏中不同种类枪的射击声,会反馈出不同强度的震撼。
