380v电机四根线接线图(怎样能分辨出哪三根是接380v的)

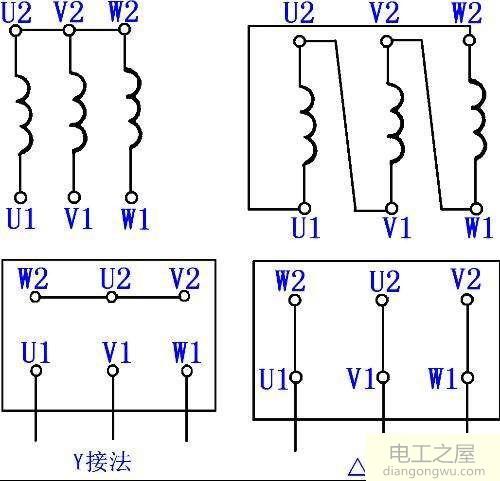

首先，电动机有两种接线方法。一个是增量连接，另一个是Y连接。不管采用哪种接线方式，电动机均具有6条引线。对于新建的电动机，通常只需标记上端，前端和最后端，并预先连接电线即可在安装时将电线连接到正确的上端。

但是，对于使用过的和维修过的电动机，由于引线的原因，绕组的末端可能不确定。此时，在接线和使用之前必须准确判断绕组的末端，否则必须使用电动机。它不会旋转。这是区分电动机端头的两种最常用的方法。

方法1：使用万用表和电池检查定子绕组的末端。

1.使用万用表电阻文件，测量每个相绕组的两个导线端，电阻值最小的两个端是单相绕组。

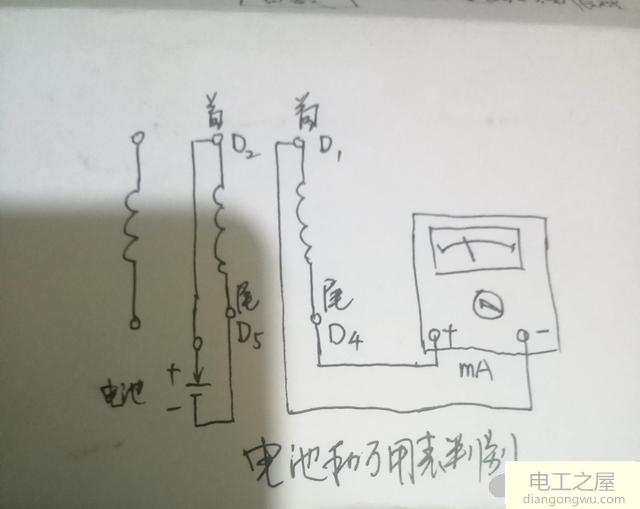

2.将万用表选择器开关切换到直流电流测量模式（也可以使用直流电压模式）。该范围应更小，以使指针偏差明显。标记所有相绕组的两条线的末端，如下所示：第一端D1。然后将端D4的标记连接到万用表，指定第一端D1连接到仪表的负极，而端D4连接到仪表的正极。然后将另一相绕组的电线的一端连接到电池的负极，并将电线的另一端连接到电池的正极。同时，要注意手的瞬时偏斜方向。向前转动手（向右转动），它将触摸电池的正极。接触的电线末端用D2标记，连接到电池负极的电线末端用D5标记。如果将针暂时翻转（向左旋转），则绕线的尖端将与上述判断相反。

3.万用表和绕组之间的连接不动。使用与上述相同的方法，确定三相绕组的第一端和第二端。该方法的原理与使用变压器的电磁感应原理的第一种方法相同。需要注意的不是在电池断开绕组时立即换手，而是在连接电池时观察指针偏转的方向。

方法2：使用转子的剩磁来区分定子绕组的头端和尾端。

1.与上述第一种方法相同，使用万用表的电阻文件查找同一相绕组的两条线的末端。

2.并联连接三相绕组，在万用表的毫安范围或低压范围内测量并联绕组上的电流或电压，并同时旋转转子。时钟不动的事实表明三个头端D1，D2和D3连接在一起，而三个头端D4，D5，D6连接在一起。振动的手意味着该阶段不会开始也不会结束。此时，您可以逐步调整每个阶段的绕组头，并在观察到手摇动直到停止运动后，标记绕组头和尾部的末端。
