单相电机正反转接线法四线(单相电机正反转控制)

单相电动机正反转连接方法4线制

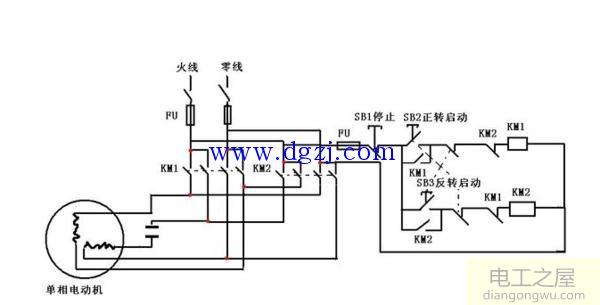

单相4导联电动机正向和反向控制电路原理图：

1.单相4导联电动机正转控制

1.主电路接线：

单相交流电源的火线连接到1P MCB的入口端，而1P MCB的出口端连接到输入端子，正旋转接触器KM1（第一和第二主触点）其中，主触头之一连接到单相4引线电动机的次级绕组，另一主触头连接到单相4。 -通过电容器连接变频电机的次级绕组

单相交流电源的中性点连接到1P MCB的入口端，而1P MCB的出口端连接到正向旋转接触器KM1的第三主触点的入口端。第三主触点的出口端连接到单相四引线电动机的次级绕组。

2，控制电路接线：

1P空气开关的带电出口端连接到停止按钮SB1的入口端，停止按钮SB1的出口端连接到正向启动按钮SB2的入口端，出口端连接到正向启动按钮SB2的反向启动。按钮SB3的常闭触点的输入端子被连接，反向启动按钮SB3的常闭触点的输出端子通常被连接到输入端。反向接触器KM2的闭合触点，反向接触器KM2的出口端通常连接到正向旋转接触器KM1线圈的入口端和正向旋转接触器KM1线圈的出口端。它连接到中性1P断路器的出口端。一对正向旋转接触器KM1断开的辅助触点与每个正向启动按钮SB2并联连接。

2，单相4导联电动机反向控制

1.主电路接线：

单相交流电源的火线连接到1P MCB的入口端，而1P MCB的出口端是可逆接触器KM2（第一和第二主电源（https://www.dgzj.com/Electrician"s Home ）换向接触器KM2。两个主触点之一通过电容器连接到单相4引线电动机的次级绕组，另一个连接到单引线的次级绕组。

单相交流电源的中性线连接到1P MCB的入口端，而1P MCB的出口端连接到可逆接触器KM2的第三主触点的入口端。第三主触点的出口端连接到单相四引线电动机的次级绕组。

2，控制电路接线：

停止按钮SB1的出口端连接到反向启动按钮SB3的入口端，反向按钮SB2的出口端连接到正向启动按钮的常闭触点的入口端。 SB2;正向启动按钮SB2的常闭触点的出口端与正向旋转接触器KM1的常闭触点的入口端连接，正向旋转接触器KM1的常闭触点的出口端如下。它连接到可逆接触器KM2的线圈。反向接触器KM2线圈的入口端连接，而中性1P断路器的出口端连接。接触器KM2与反向启动按钮SB3并联连接。

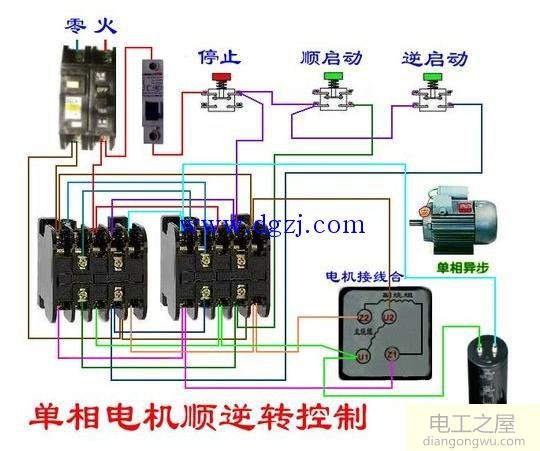

单相电动机4线的物理接线图：
