电动机参数一览表，变频电动机铭牌详解

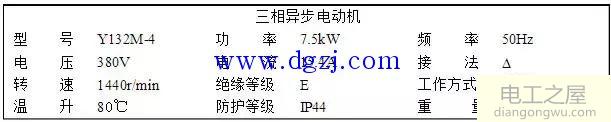

三相异步电动机的基座上有一个铭牌。电机的主要性能和技术数据在铭牌上标明。

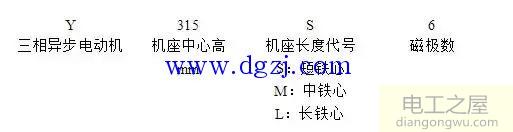

1）。型号为了满足不同目的和不同工作环境的需求，电机制造商创建了不同的电机系列，并且每个系列中的不同电机都标有不同的型号。示例：

2）。接线方式接线方式是指电动机三相定子绕组的接线方式。

通常，鼠笼式电动机的接线盒有6条导线，分别标记为U1，V1，W1，U2，V2，W2。

U1，V1，W1是每个相绕组的起点。

U2，V2，W2是每个相绕组的末端。

三相异步电动机有两种连接方法。

星形（Y）连接和三角形（△）连接。通常，功率小于4 kW的三相异步电动机以星形连接，功率为4 kW或更高（未包括）的电动机以三角形连接。

3）。电压

铭牌上指示的电压值表示在额定运行期间必须施加到电动机定子绕组的线电压值。通常，电动机的电压不应高于或低于其额定值的5％。

重要的是要注意，在低于额定电压的电压下运行会大大降低最大转矩Tmax和启动转矩Tst，这对电动机的运行有害。

三相异步电动机的额定电压为380V，3000V和6000V。

4）。当前

铭牌上指示的电流值表示电动机在额定运行时定子绕组的最大允许线路电流。当电动机空载时，转子速度接近旋转磁场的速度，并且两者之间的相对速度非常小，因此转子电流几乎为零。这时，定子电流几乎全部被励磁。设置旋转磁场的电流。随着输出功率的增加，转子电流和定子电流都相应增加。

5）。功率和效率

铭牌上指示的功率值表示在指定的环境温度和额定运行条件下输出到电动机电极轴的机械功率值。输出功率不等于输入功率，差等于电动机本身的功率损耗，包括铜损耗，铁损耗和机械损耗。

所谓效率η是输出功率与输入功率之比。通常，在额定运行期间，鼠笼式电动机的效率约为72％-93％。

6）。功率因数

由于电动机是感性负载，因此定子相电流比相电压延迟了φ角，cosφ是电动机的功率因数。三相异步电动机的功率因数在额定负载下低至约0.7至0.9，在轻载和空载时较低，而在空载时仅为0.2至0.3。在选择电动机时，要注意容量，尽量避免“卡丁车被大货车拉动”，并缩短空载时间。

7）。速度

额定电动机运行时的转子速度（每分钟转数）。

不同数量的刺激对应于不同的速度水平。最常用的是4个步骤（n0=1500r/min）。

8）。绝缘等级

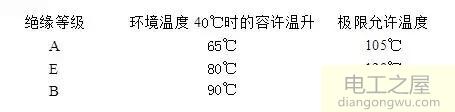

绝缘等级根据使用期间电机绕组中使用的绝缘材料的允许温度极限来定级。所谓极限温度是指电机绝缘结构中最热点的最高允许温度。
