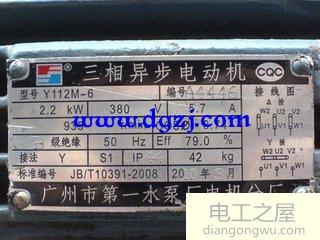

电动机铭牌详细说明_电动机铭牌参数说明_三相异步电动机铭牌参数说明

型号：“ 123-456-7-8”。

1-产品代码（以字母表示），2-特征代码（以字母表示），Y-异步电动机，YR-绕组异步电动机，YB-防爆异步电动机，YQ-高启动转矩异步电动机。

3-设计序列号（编号）

4-从底部到轴中心的高度（mm）

5帧长度（L长，M中，S短）；

6芯长度（1-短芯，2-长芯）；

7-刺激数（偶数，2、4、6、8）；

8-特殊环境代码；

类似于Y160M1-2的异步电动机，从机架底部到轴中心的高度为160mm，短铁芯，中间基座，两极电动机。

输出功率，输入功率，效率和输出功率是指电动机在额定条件下运行时轴的机械功率输出，通常以千瓦（kW）为单位表示为PN。电动机在长期额定值下不会持续产生热量。电机从电源汲取的功率称为输入功率，用P1表示。对于电动机的额定输出功率和输入功率，输出功率P2与输入功率之比称为电动机效率，用η％表示，通常为85％以上。

电压:是指正确连接电动机定子的三相绕组时必须施加的额定线间电压。单位是v。通常，工作电压不应高于或低于5。额定值的％。如果电动机过高或过低，都会加热。

电流：是指当电动机处于额定电压并且额定功率输出到轴时，定子电路中使用的线路电流。

连接：星形连接Y，三角形连接△

如果电动机有两种连接方式，则显示为Y /△，对应的电压为U1/U2，电流I1/I2，星形连接对应于大电压，小电流，三角形连接对应于小电压，并且大电流电压和电流之间的关系是√3倍。

6.转速：它表示在额定电压，额定频率和额定功率下每分钟的电动机转速。三相异步电动机的额定速度接近同步速度，因此可以判断极数。例如2950r/min，同步速度为3000n，这是一个两极电机。

7.功率因数：电动机是一个感性负载，并且每相的相电压领先于相电流。在额定工作条件下，每相的功率因数为额定功率因数cosφ。

8.额定频率，韩国的电源频率为50Hz。

9.噪声极限：运行期间测得的值不能超过规定值。

10.运行方式：连续运行S1，意味着可以根据铭牌的额定功率进行长期连续运行，这在低功率情况下更为常见，允许S2的短期运行每次仅在指定的时间内。额定功率运行，这在大型电机（如水闸启动）中更为常见。 S3间歇运行会使电动机以间歇模式运行。

11.绝缘等级是根据电机绕组中使用的绝缘材料的允许温度极限来定级的。所谓极限温度是指电机绝缘结构中最热点的最高工作温度。技术数据如下

12.起动容量λst，电动机起动时的转矩与额定转矩之比称为起动容量，该值越大，电动机的起动速度越快，负载下的起动能力越强。

13.过载能力λm，电动机的最大转矩与额定转矩之比，反映了电动机的过载能力。

14额定转矩TN：额定功率和额定转速下的电机输出转矩，TN=9550PN/n，PN额定输出功率（kW），n额定转速（r/min），TN额定转矩Nm
