电机启动柜接线原理图，电机直接启动接线图

电动机直接启动初级和次级电路，如图1和2所示。

图1

图2

所谓的初级电路是电动机绕组的工作电流通过的电路组件和电线。次级电路是为确保设备正常运行必不可少的辅助电路。辅助电路的主要功能是控制，测量，信令和保护。启动和停止电动机的电路是次级电路的控制功能电路。测量和显示电气参数（例如电压，电流，功率和功率因数）是一种测量功能。运行和停止指示灯，异常警报声等，辅助信号电路的电路组件：热继电器，电动机保护器等组件可实现电动机保护功能。这是对直接启动电路的电动机工作过程的详细分析。

在图1中，三相电源的火线（商线）L1，L2和L3连接到隔离式刀闸QS的顶部。 QS的功能是在维护期间断开电源。电源和被检查电路之间有明显的隔离点，以确保维护人员的安全。 FU是用于保护初级电路的保险丝。准备启动电动机时，首先合上刀闸QS，然后闭合交流接触器KM的主触点，为电动机通电并运行。接触器的主触点断开，电动机运行。别再跑了接触器的触点是否闭合。它由次级电路控制。

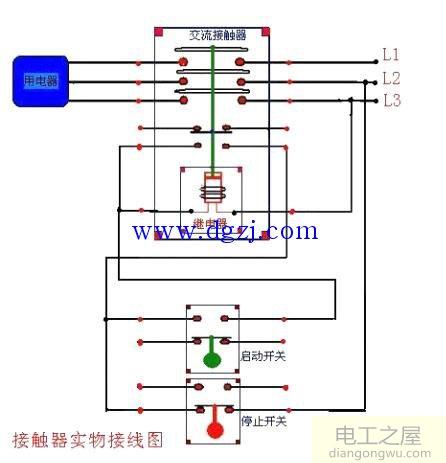

在图2中。 FU1和FU2是辅助保险丝。 SBl是停止按钮。 SB2是开始按钮。 FH是热继电器的保护输出触点。按SB2。交流接触器KM1的线圈通电，主触点闭合，电动机开始运行。同时，接触器的辅助触点KM1-1也闭合。接触器线圈可以获得连续的运行功率，并保持接触器吸合。通常，辅助触点KM1-1被称为自保持（保持）触点。

电动机正在运行。如果由于某种原因发生了诸如过电流或短路之类的异常情况，则该过电流会引起热继电器FH内部的双金属片热变形（见图1）和保护触点FH的热变形（见图2）。在一定时间内操作。断开会导致接触器线圈断电，接触器的主触点断开，电动机停止工作，从而防止电动机因过电流而烧毁。在采取保护措施之后，接触器的辅助触点KM1-1被断开，电动机保持关闭状态。

在电动机运行时按SBl。电机也停止工作，其运行过程与热保护过程相同。

停止指示灯绿灯HG和操作灯红灯HR分别由用作信号的接触器的辅助触点KM1-2和KM1-3分别控制为常闭（断开）或常开（接通）。展示。电流互感器TA的次级线圈与电流表PA串联连接，电压表PV直接连接到电力线上，以承载电动机的工作电流和电压。

不可能进行图2中的T形导线连接。通常不包括在电气图纸中。实际上，无论是否在此处绘制点，它们都符合国家标准GB4728 《电气图用图形符号》的要求，但在其他应用中也有其自己的绘制习惯。
