电机转子定子接线图(电动机转子结构图)

电动机定子绕组线圈之间的Y或△接线的确定应从三相电源线和绕组之间的连接开始，并根据电路图进行。

1. Y连接端

如图8-15所示，如果每根电源线（请参见有源线）仅连接到一个绕组，则定子绕组线圈必须为Y型连接。

图8-15连接到电线的电源线

2. 1个Δ连接或2个并行的Y连接

每条电源线（火线）连接到两个绕组时，定子线圈只有两种连接方法，如图8-16所示。如果将6条线圈线连接在一起（Y连接的中间点），则有两个平行的Y连接，如图8-16（a）所示。否则，它是一个Δ连接，如图8所示。显示在-16（a）.8-16（b）中。

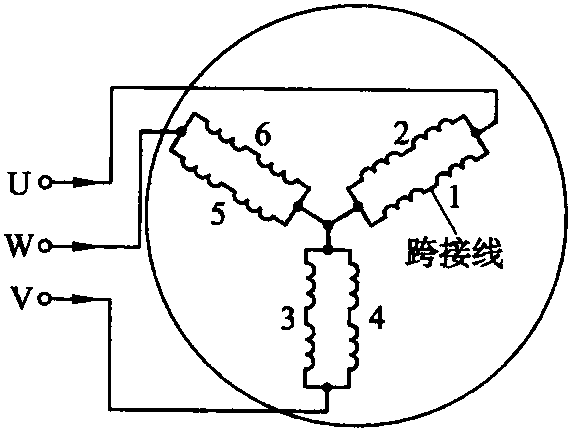

（a）双向并行Y连接方法

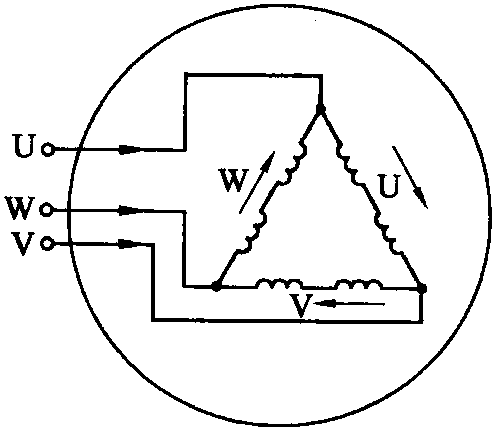

（b）单向Δ连接方法

图8-16电源线连接到两根电线

3. 3路并行Y连接

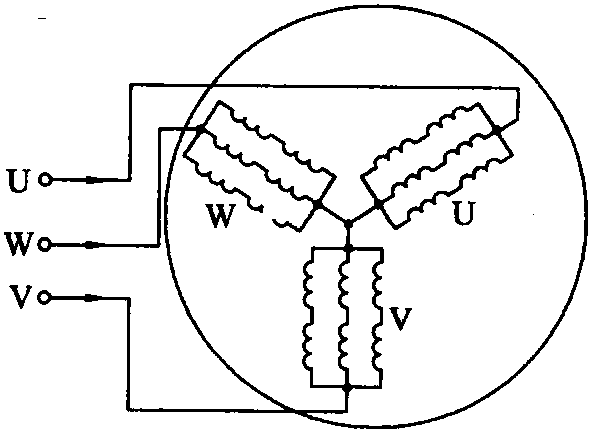

如果每个电源连接到3个绕组，并且9条线圈导线连接在一起，如图8-17所示，则应为3方向并联Y连接。

图8-17电源线用3根线连接

4.双向并联Δ连接或4路并联Y连接

当每根电源线连接到四个绕组时，有两种连接定子线圈的方法，如图8-18所示。如果将12条线圈线连接在一起，则如图8-18（a）所示为4方向平行Y连接，否则为图8所示的2方向平行Δ连接。 18（b）图。

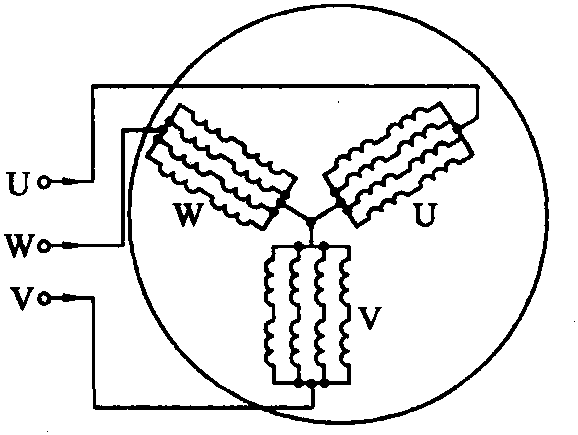

（a）4路并行Y连接

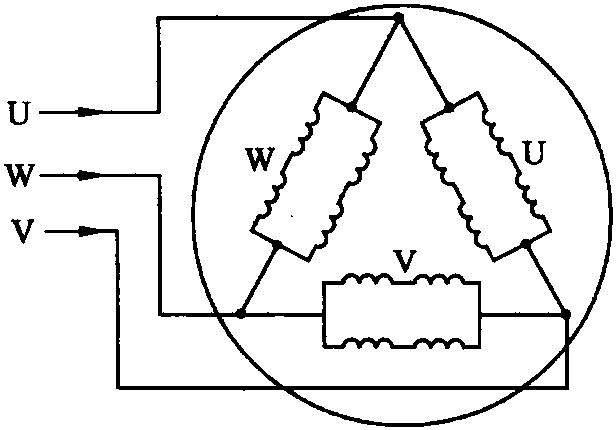

（b）双向并联Δ连接

图8-18电源线连接到4根电线
