平行线电机是一种能立即将电磁能变换为匀速直线运动的伺服电机驱动器元器件。在道路运输、机械工程和仪器设备工业生产中，平行线电机已获得营销推广和运用。

它为完成高精密、回应快和高平稳的机电工程传动系统和操纵开拓了新的行业。
正常情况下针对每一种转动电机都是有相对的平行线电机，故它的类型许多，但一般按原理来区别，可分成平行线异步电机、平行线直流电机和平行线感应电机三种。

因为平行线电机与转动电机在基本原理上基本一致，故下边只简易详细介绍平行线异步电机，使阅读者对这种电机有一个基础的了解。

平行线异步电机与鼠笼式异步电机原理完全一致，二者仅仅在结构形式上有一定的区别。【平行线电机的构成_伺服电机原理】

图6.28（b）所显示是平行线异步电机的结构示意图，它等同于把转动异步电机（如图所示6.28（a）所显示）沿轴向割开，并将定。电机转子圆上进行成平面图。

平行线异步电机的电机定子一般是初中级，而它的电机转子（动子）则是次级线圈。在具体运用中初中级和次级线圈不可以制成彻底相同长短，而应当制成初、次级线圈长度不一的构造如图所示6.29（a）、（b）所显示。

因为短初中级构造非常简单，故一般常选用短初中级。

下边以短初中级平行线异步电机为例子来表明它的原理。

平行线电机是由转动电机演化而成的，因此当初中级的多组分绕阻进入多相电压后，也会造成一个磁密电磁场，这一电磁场的磁通量 按插电的零线火线次序作平行线挪动，该电磁场称之为波电磁场。显而易见行波的挪动速度电磁振荡在电机定子内圆表层的角速度是一样的，这一速率称作同歩线速，用 表明，且

式中

——极距（cm）

f——开关电源頻率（Hz）

在行波电磁场激光切割下，刺激性导条将造成磁感应电势差和电流量，全部导条的电流量和磁密电磁场相互之间功效，造成径向电磁力F。假如初中级是固定不变的，那麼次级线圈就沿着行波电磁场健身运动的方位作匀速直线运动。

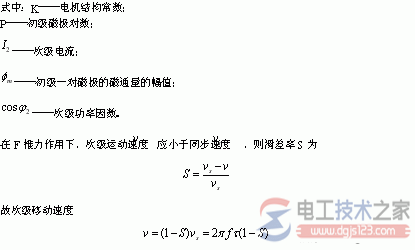

平行线异步电机的扭力公式计算与三相异步电机转矩公式相相近。即

式（6.24）说明平行线异步电机的速度电动机极距及开关电源頻率正相关，因而，更改极距或开关电源頻率都能够更改电机的速率。

与转动电机一样，更改平行线异步电机初中级绕阻的插电零线火线，就可更改电机健身运动的方位，进而可使平行线电机作反复运动。

平行线异步电机的机械设备特点、变速特点等都与沟通交流伺服电机电机类似，因而，平行线异步电机的运行和变速及其制动系统方式 与转动电机也同样。

平行线电机相较转动电机的优势：

（1）平行线电机不用正中间传动机构，因此使全部组织获得简单化，提升了精密度，降低了震动和噪音。【平行线电机的构成_伺服电机原理】

（2）回应迅速。用平行线电机拖拽时，因为不会有正中间传动机构的惯性力和阻扭矩的危害，因此加快和减　速时间较短，可完成开机启动项和正反面向运作。

（3）排热优良，额定电流高，电流强度可用非常大，对运行的限定小。

（4）装配协调能力大，通常可将电动机的电机定子和动子各自与别的电人体生成一体。

平行线电机和转动电机相较为，它存有着高效率和功率因素低、电源额定功率大及低速档特性差等缺陷。

平行线电机关键用以起重机传动系统、金属材料输送带、冲压模具铸造数控车床及其告知电力机车等层面。

除此之外，它还能够　用在悬架式车子传动系统、产品工件传输系统软件、数控车床滑轨、调阀的启闭驱动器设备等处。

如将平行线电机做为数控车床工　作台走刀驱动器设备时，则可将初中级（电机定子）固定不动在被驱动器体（双翘板）上，还可以将它固定不动在底座或床的身上。
