厂家要指导客户解决外接电缆和电机的匹配问题！

无论是电机的机械安装还是电气连接，都应该由相对专业的人员操作，以免发生事故。作为电机制造商，应尽可能向客户提供必要的警告和详细的说明，客户只需按照规范操作即可。事实上，电机客户的专业水平参差不齐，不同电机制造商的操作和维护手册的详细水平差异很大。

一般电机的机械安装在操作维护手册中都有相对规范的操作说明，但客户的外接电缆与电机本体的匹配问题大多过于简化，只给出了如何接线的说明，影响电机安全可靠运行的相关内容很少。如何保证外部电缆与电机本体之间的密封，如何选择电缆的数量和直径，如何将外部电缆的导流和固定孔形式与电机接线装置相匹配，如何避免电缆通过电流时可能引起的导磁外壳内的涡流，这些问题都反映出客户的外部电缆与电机本体之间的匹配似乎很简单，实施起来远比想象的复杂。

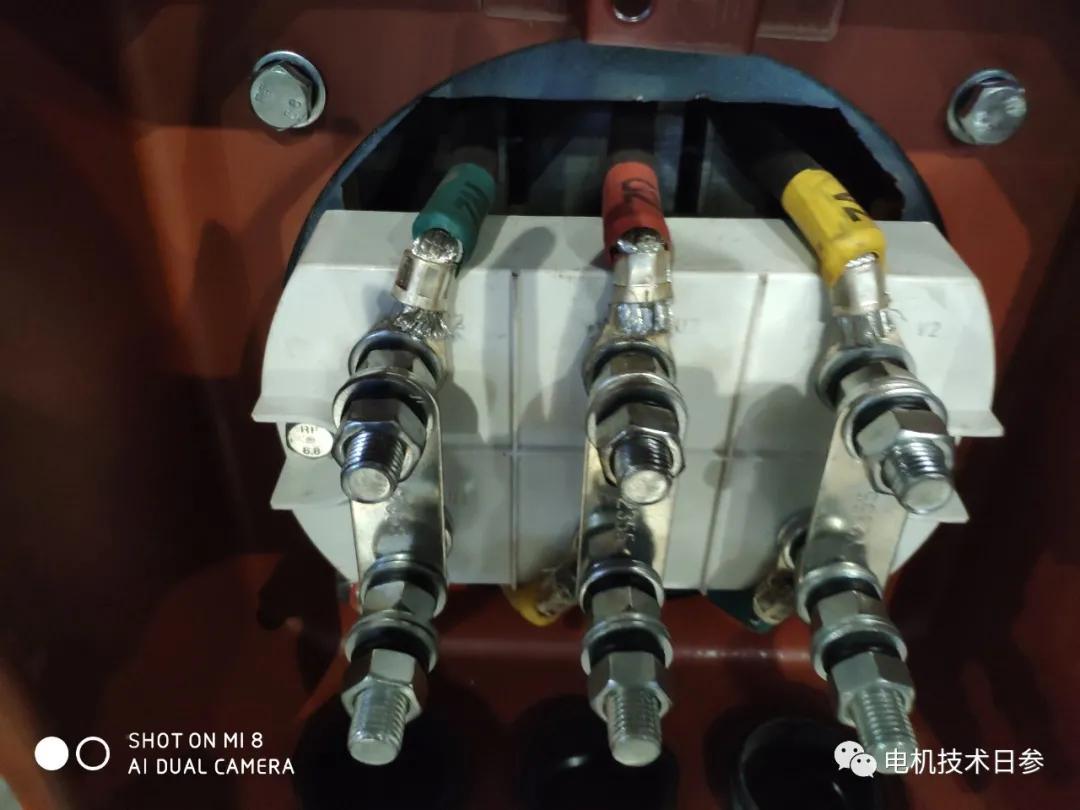

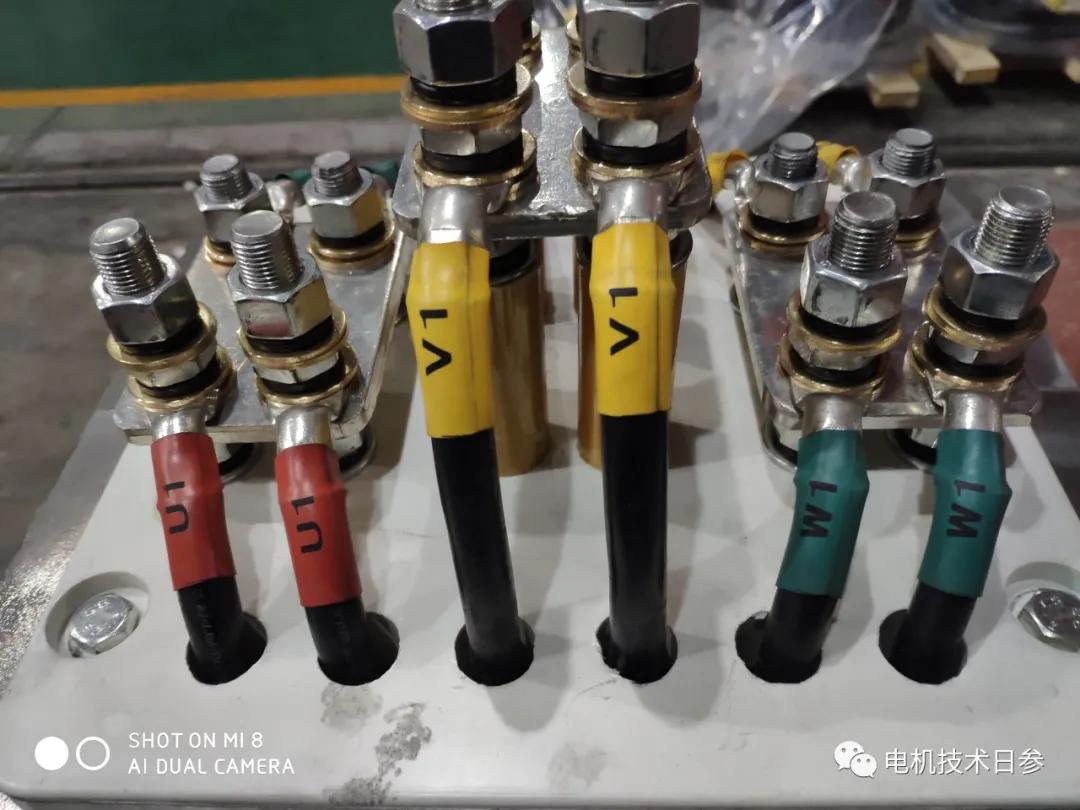

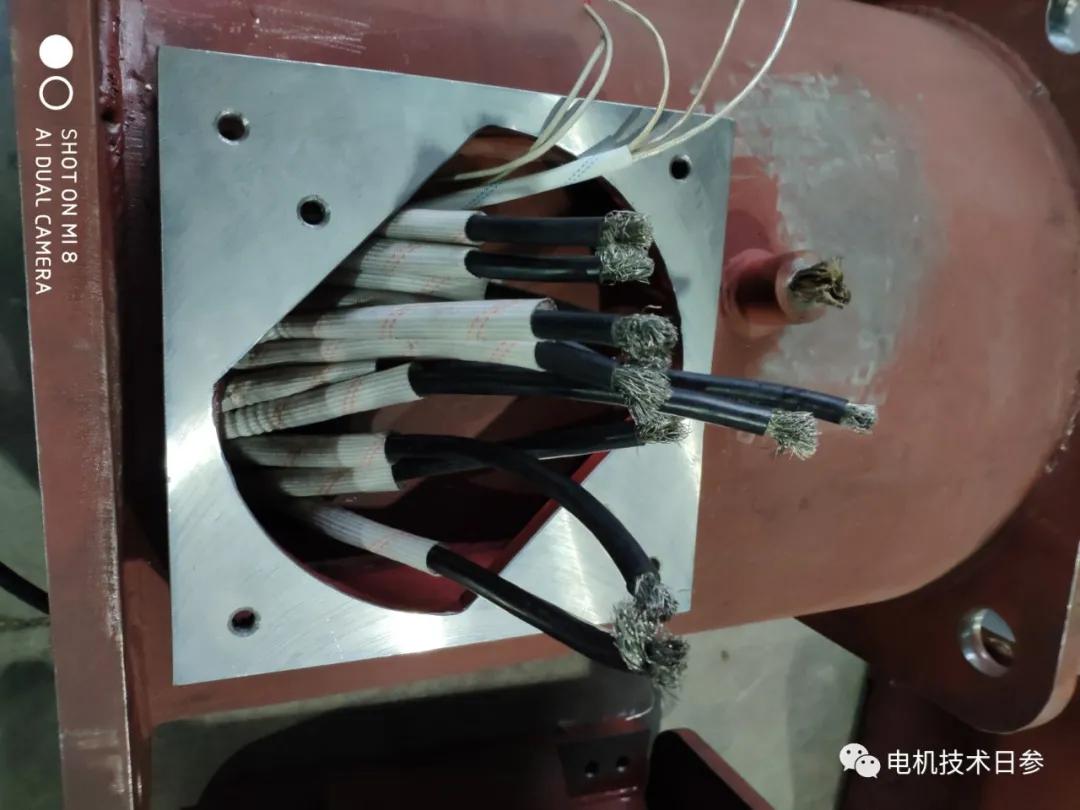

首先，我们从电机本体的引入线切入，看看各种复杂问题是如何推导出来的。三相绕组每相末端有两个头，共六个头，通过引线电缆连接到具有内部连接和外部连接功能的接线装置(多为接线板结构)，确实不复杂。但是对于低压大功率电机，电流很大。为了连接、引出和固定，每相至少必须并联三、四根适当厚度的引线电缆，以解决生产加工过程中的工艺问题。由于同时连接了如此多的连接电缆，因此产生了不同类型的接线板或接线装置，并且接线装置必须具有相应数量的端子或端子。至少三根或四根内部电缆并联对应的客户端是否有相同数量的出线电缆匹配？显然，客户不会容忍数量近乎密集的并联方式，端子板或接线装置必须配备集电杆，以满足客户接入的有限数量的出线电缆。通过与客户沟通，确定出线电缆的规格、型号和数量，在接线盒或接线装置上设计合适数量和孔径的进线孔，配置与出线电缆外径相匹配的通孔直径的电缆连接器是安全的。接线盒或接线装置上的集电器配有专门用于客户接线的端子。

与客户充分沟通，确定接线盒或接线装置的结构形式。出线电缆的预设接入方式应以保证出线电缆固定连接的可靠性和客户接线操作有足够空间为原则。在运行条件下，密封结构不得低于必要的保护水平。如果只考虑如何制作电机而不从客户的角度考虑问题，会出现很多可以避免的问题，比如客户接线操作困难，电缆外径与进线孔不匹配，接线端子经不起粗出线的拉扯等。特别是对于电气领域不是很专业的客户，可能会出现更多的问题。

虽然本文的主题是由于一个真实的案例，但它反映了电机设计、制造和使用过程中的常见问题。简单、实用、可靠的电机往往有很多经典的设计理念可以借鉴，基于很多故障案例的改进方案积累起来为经典的设计理念打下基础。所以做电机只是第一步，更重要的是符合要求，方便客户使用。
