发电机接线如何接(发电机接线方法和作用)

上次讲了修PC300的监控面板，监控面板里的电源模块烧了。分析的主要原因是发电机。

分析一下主要原因：发电机的调节器有问题，发电机的励磁线圈一直得电，导致发电机电压超过100伏。电源模块直接被拆了。整个监控面板几乎报废。

因为我买了备件，为了省钱。发电机外壳上没有任何标记。电源线和信号线的固定螺栓是一样的，只是位置不同，在外壳上没办法区分。也很容易接错线。

我来简单介绍一下副厂发电机和原厂发电机的接线方式。

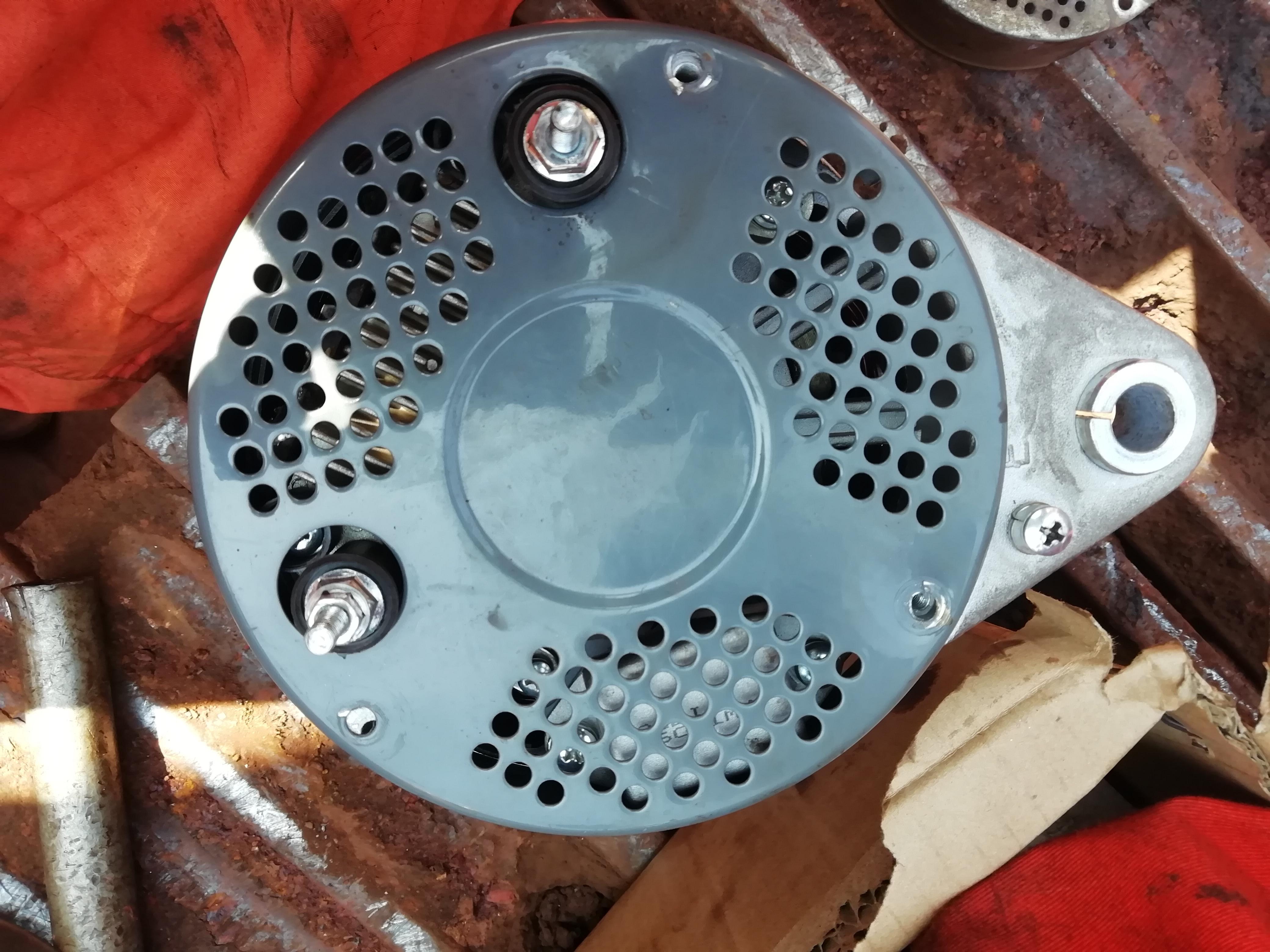

下图是没有任何标记的辅助工厂的发电机。容易接错线。打开后盖后，通过内部结构确定布线方式。很好理解。

辅助设备中发电机后盖的图片

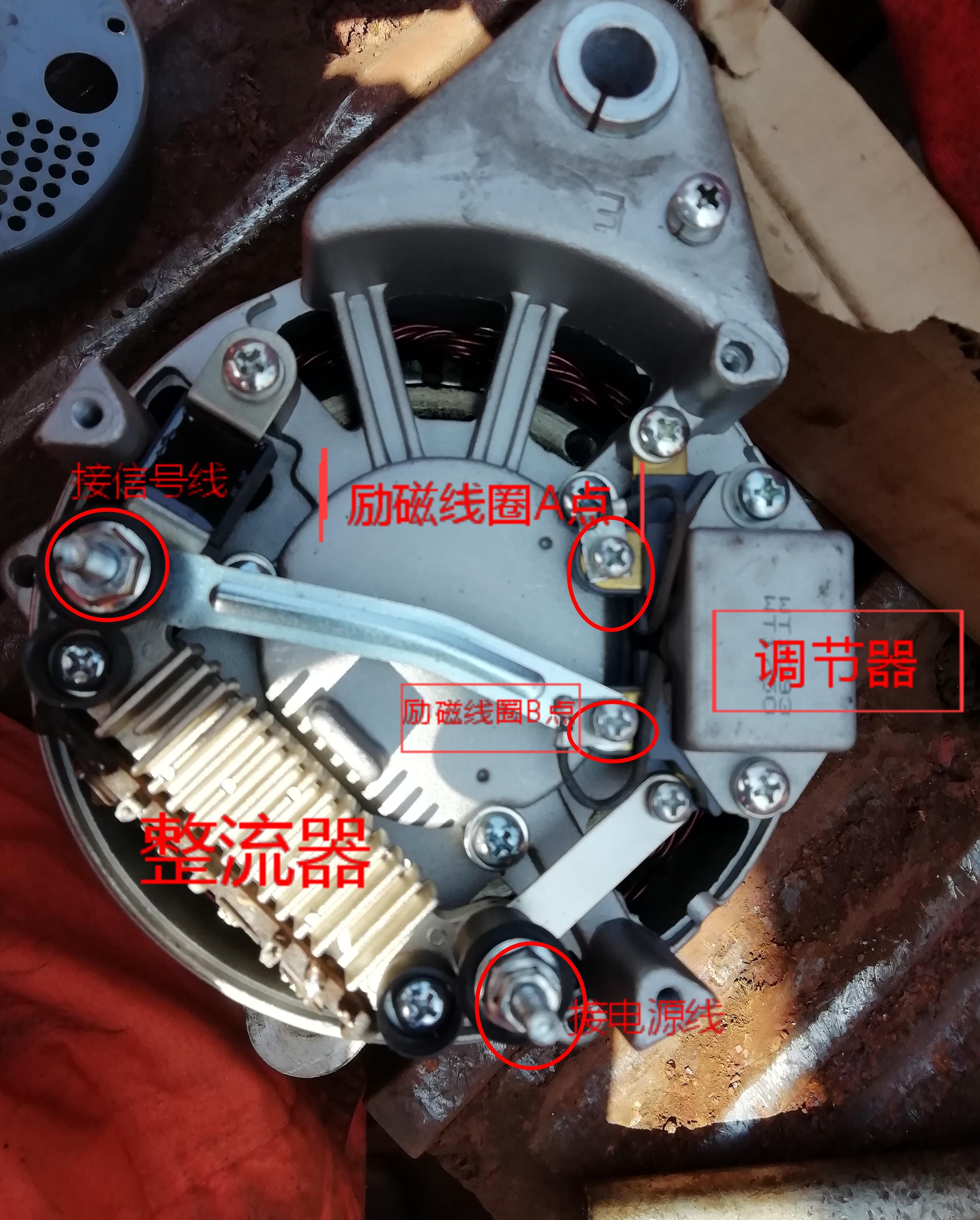

打开后盖，识别几个端子的相应内部位置。找到位置，然后连接电线。这个发电机是一个内置调节器。

上图主要展示了发电机的内部结构和接线方式。

发电机采用11个二极管对充电信号进行分类输出。

首先发电机内部励磁，励磁成功后通过调节器自励。如果调节器失灵，励磁线圈就会一直通电，发电机就会一直运转发电，电压就会失控。

下面是原发电机的接线方式。因为有标志，所以节省时间。

原发电机接线方法

一般标在发电机上的是‘B’连接电源线(电瓶线)、

“R”连接到信号线。

“E”连接到地线。
