例9 一台变频器，同相电流三处不相同(电机相电流和线电流)

在特定工厂中，当安装了几台带有变频器配电柜，主控制室和现场控制箱的变频器时，它们都是整流器42L6电流表。使用该仪表，发现逆变器的负载电流完全不被反射，误差非常大，并且逆变器的输入侧的电流波形严重失真，从而引起许多问题。操作和现场维护不便。

表3-5-1电流表的适用场合和频率

频率值（Hz）24.537.846.7逆变器显示电流值（A）90.5192267逆变器配电柜主控制

室内电流表值（A）

42L6型751852651T1型85190266现场控制箱，主控制室电流表值（A）

转换前后42L6型2765105、42L6型731802601T1型80188265

车间电工将采样的电流互感器从逆变器的输入侧移至逆变器的输出侧，将电流表移至逆变器配电柜中。基本上，您可以显示负载。它是当前值，但仍然有错误（最大时钟的错误约为15A）。有些人实际上已经在不同情况下以不同的频率测量了各种电流表（参见表3-5-1）。我发现频率越高，电流越大。因此，根据逆变器说明手册中的电表安装图（请参见本书中的图3-2-2），将其中一台逆变器的电流表替换为运行1T1型铁的电子系统，从而使电流表和配电柜显示屏的逆变器屏幕上的当前值基本相同，误差很小，但现场控制箱和主控制室电流表显示中仍存在较大误差。因此，怀疑电流互感器的容量不足并且次级回路的阻抗较大，从而引起较大的误差。因此，在原始电流互感器的次级电路中，具有相同变压比的电流互感器串联连接，这增加了电流互感器的容量，情况略有改善，但误差仍然很大。

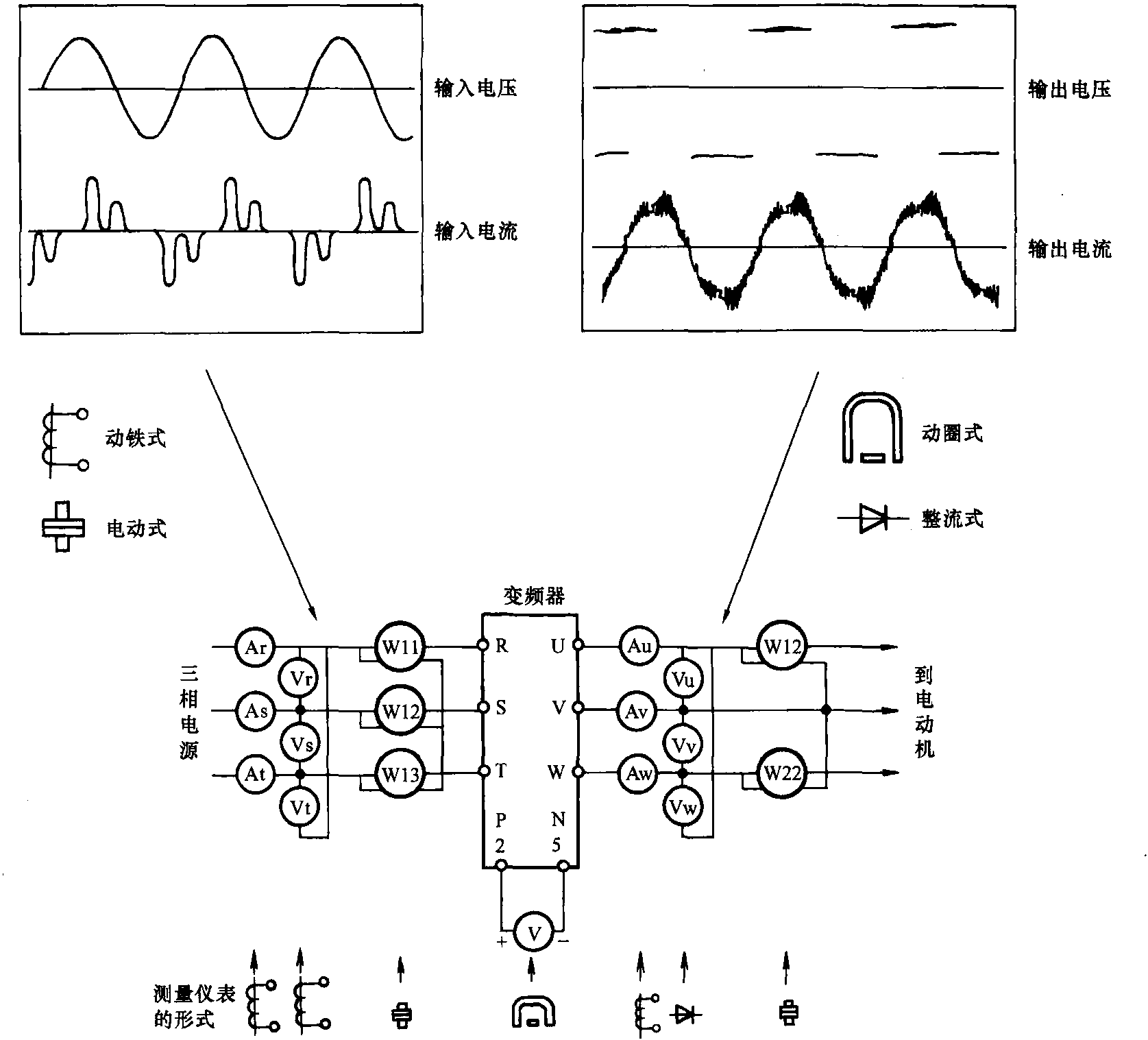

图3-2-2输入三相电源时的连接

有人认为逆变器负载电流包含大谐波。因此，通过将变频器配电箱的电流表和现场控制箱（通过检查）串联连接到同一变压器次级电路，配电表上的电流表的显示值就是在频率显示屏上显示的值转换器（约150A），现场控制盒的电流表约为50A！对于两个电流表，同一电路中显示的值差异太大。这充分证明了环路中存在许多谐波，这些谐波会导致线路中的传输错误。

为了解决该问题，有人将包含从电流互感器输出的许多谐波的交流信号整流为直流信号，并使用42L6电流表整流器对其进行了测量。该方法是通过在电流互感器的次级电路中添加单相整流桥，将包含谐波的AC信号转换为DC平均信号，其中:在变频器的输出处。大大减少了现场控制框中显示的错误，证明了此方法有效。

单相整流桥使用10A，1000V低损耗，高性能高速二极管。两个二极管并联连接至每个桥臂，并紧密焊接，以提高整流的可靠性，并防止由于整流二极管的劣化或开路而造成电流互感器的烧毁和人身安全。

有关“单相整流桥”和“臂”的信息，请参见本书参考2。
