单相电电机正反转接线方法图组

相关单相电电机正反转的接线方法，一般的基本直流电机都能够用，无论主电磁线圈与副线圈的主要参数是不是同样，倒顺开关操纵的单相电电机正反转操纵接线方法，及其落地扇电机接线图。

单相电电机正反转的接线方法

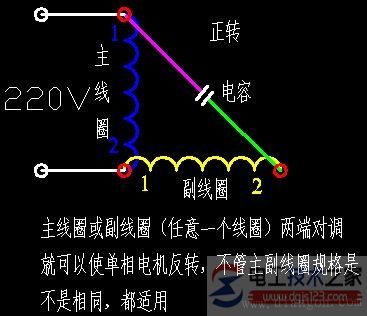

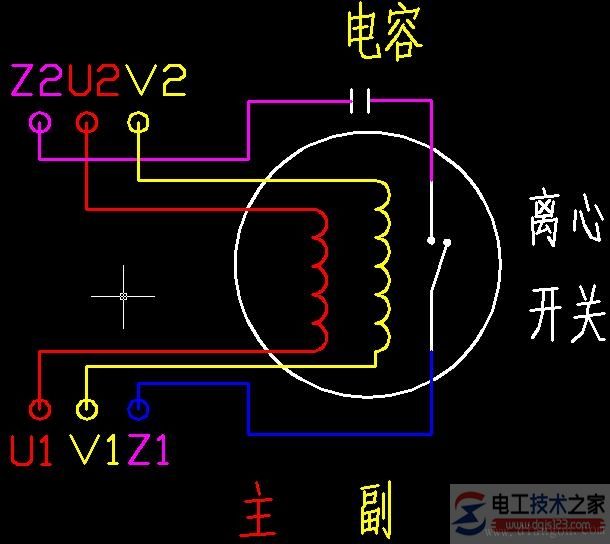

如图所示：

主电磁线圈的1（2）接副线圈的2(1),那样就正传，相反
主电磁线圈的1（2）接副线圈的1（2），那样就翻转，

之上2个图，一般的基本直流电机都能够用，无论主电磁线圈与副线圈的主要参数是不是同样。

此外一种直流电机，工作上必须正反转，可是选用上边的方法，较为不便，完成自动控制系统，元器件必须也多，因此就发生了，分不清主副线圈的直流电机，便是主副线圈的主要参数一样，这类分不清主副线圈的直流电机，除开之上的方式 ，

还能够那样：

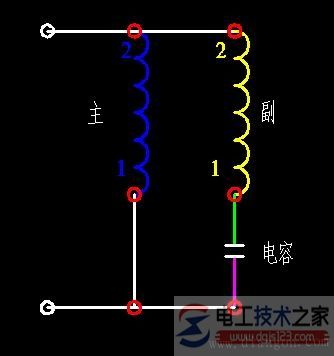

第一个图和第二个是一样的，第二个非常清楚一点。

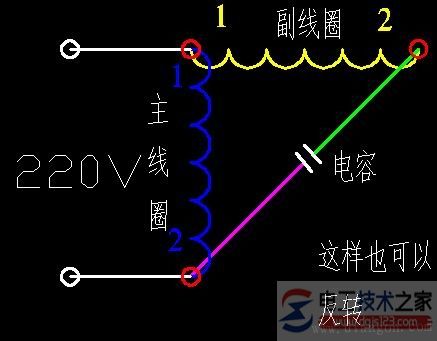

第二个图还能够形变为那样，那样还可以完成翻转。

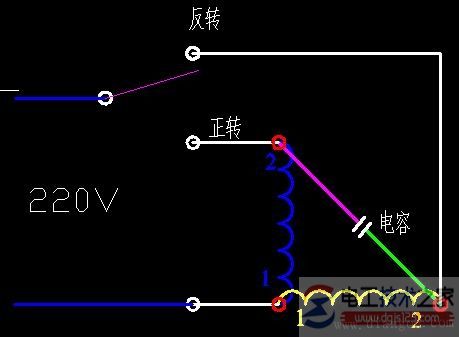

直流电机的怎么画也有一种

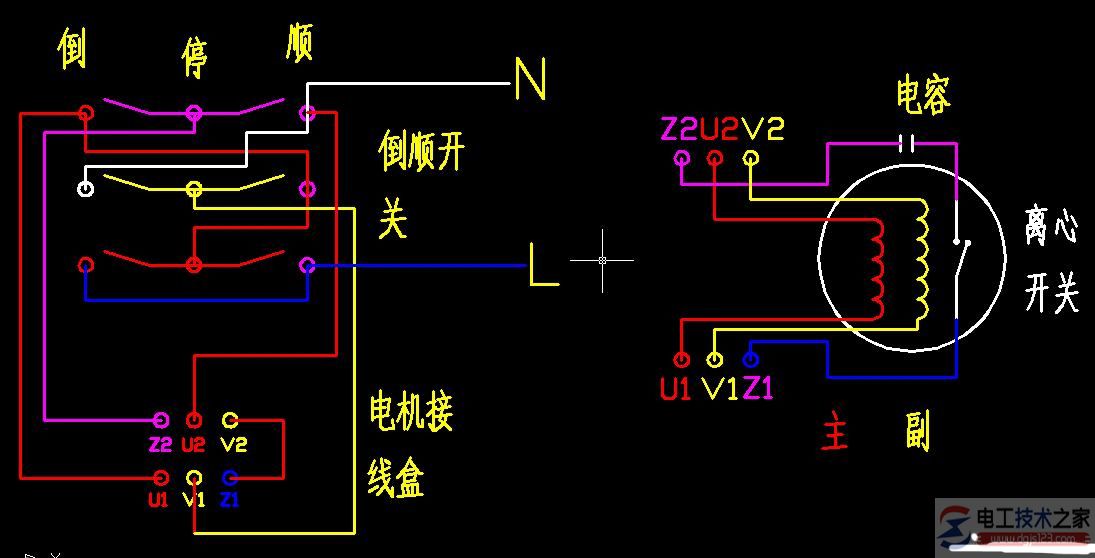

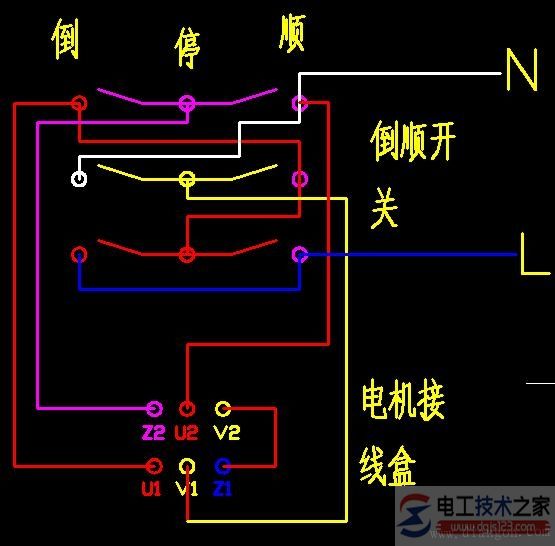

倒顺开关操纵的单相电电机正反转

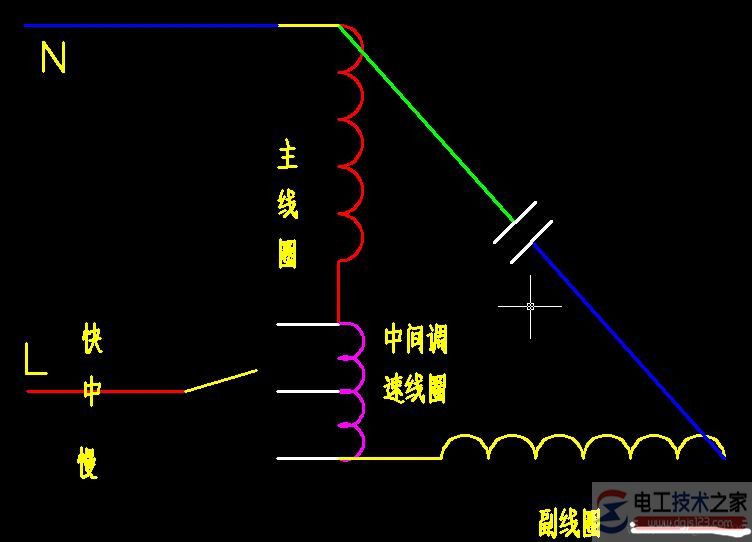

落地扇电机接线图

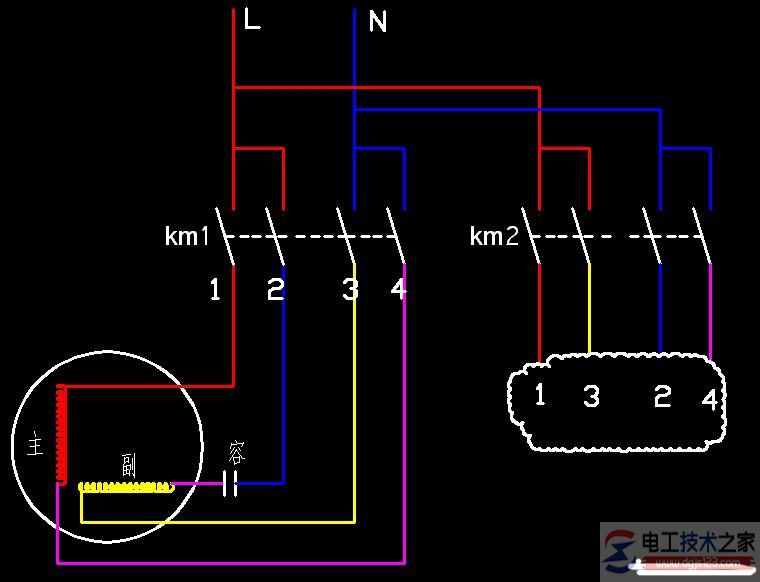

再来一个用交流接触器操纵的，单相电电机正反转，

在KM1的下边红杠和粉线交换，或是绿线和双黄线交换，电动机就可以翻转了。

KM1和KM2的二次路线就用三相电机的一般正反转自锁互锁电源电路就可以。
