直流电动机由哪几部分组成？

直流电动机主要是使用直流电源的电机,电机使用的电源种类主要有两种,分别是交流电和直流电源。使用交流电源的电机成为交流电机,使用直流电源的电机称为直流电机。

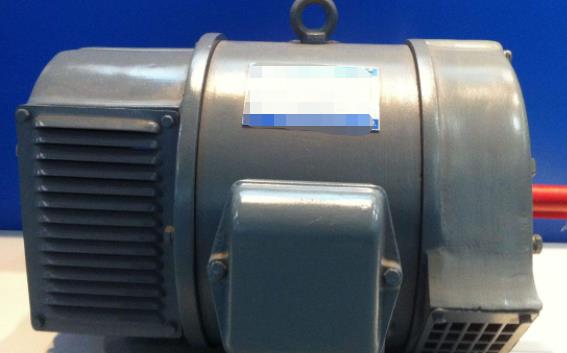

直流电机的结构

直流电动机是将直流电能转换为机械能的电动机。因其良好的调速性能而在电力拖动中得到广泛应用。直流电动机按励磁方式分为永磁、他励和自励3类,其中自励又分为并励、串励和复励3种。

直流电动机由电机外壳,定子,定子绕组,转子,转子绕组,电枢,电刷,电刷架,轴承,前后端盖等组成的。

1.直流电动机是一种自控变频的永磁同步电动机,就其基本组成结构而言.可以认为是由电动机本体、转子位置传感器和电子开关电路三部分组成的“电动机系统”。

2.直流电机由定子和转子两部分组成,其间有一定的气隙。其构造的主要特点是具有一个带换向器的电枢。

3.直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成。其中主磁极是产生直流电机气隙磁场的主要部件,由永磁体或带有直流励磁绕组的叠片铁心构成。

(1)直流电动机定子换向极的作用是改善换向并减少电动机运行时电刷和换向器之间可能产生的换向火花。它通常安装在两个相邻的主磁极之间。它由换向极芯和换向极绕组组成。换向极绕组是通过缠绕绝缘线并套在换向极芯上而形成的。换向磁极的数量等于主磁极。

(2)直流电动机定子框架用于固定主磁极,换向极和端盖,并支撑并固定整个电动机。基座本身也是磁路的一部分,在磁极之间形成磁路,磁通通过的那部分称为磁轭。为了确保底座具有足够的机械强度和良好的磁导率,底座通常由铸钢制成或由钢板焊接而成。

(3)直流电机定子转子电枢铁心是主磁路的主要部分,同时用以嵌放电枢绕组。

4.直流电机的转子则由电枢、换向器(又称整流子)和转轴等部件构成。其中电枢由电枢铁心和电枢绕组两部分组成。

(1)转子电枢绕组电枢绕组的作用是产生电磁转矩和感应电动势,是直流电机进行能量变换的关键部件,所以叫电枢。

(2)转子换向器在直流电动机中,换向器配以电刷,能将外加直流电源转换为电枢线圈中的交变电流,使电磁转矩的方向恒定不变。

(3)转子转轴起转子旋转的支撑作用,需有一定的机械强度和刚度,一般用圆钢加工而成。

5.电枢铁心由硅钢片叠成,在其外圆处均匀分布着齿槽,电枢绕组则嵌置于这些槽中。换向器是一种机械整流部件。由换向片叠成圆筒形后,以金属夹件或塑料成型为一个整体。

6.各换向片间互相绝缘。换向器质量对运行可靠性有很大影响。

直流电动机定子的主极的作用是产生气隙磁场。主磁极由主磁极芯和励磁绕组组成。铁芯通常通过层压和铆接厚度为0.5mm至1.5mm的硅钢板来形成。它分为两部分：杆身和杆靴。对于杆身,下面加宽的部分称为杆靴。极靴比极体宽,可以调节气隙中磁场的分布并有助于励磁绕组的固定。

直流电动机的主要结构和交流电机的结构还有一个不同之处,部分直流电机的结构中带有电刷,直流电机根据是否有无电刷还可以进行简单的划分,可以分成直流无刷电机和直流有刷电机。
