交流永磁伺服电机(工业机器人伺服系统的组成有哪些)

机器人的概念已经非常广泛了。本文讨论的是工业自动化行业所需的机器人关节伺服电机，而不是服务机器人的复合集成关节伺服电机。

工业机器人大致分为直线机器人(也叫直角坐标机器人)、多自由度机器人(也叫多关节机器人)、并联机器人(也叫Delta-delta机器人)和水平多关节机器人(也叫scara机器人)。由各种类型的铰接机器人手臂和自动传动设备组成的自动化岛。不同功能的自动化孤岛链接成自动化线，不同的自动化线组合成自动化车间。

在这些自动化工业机器人和自动化单元中，伺服电机始终在按照控制指令的要求准确、及时、安全地将机构转移到合适的位置上起着关键作用，因此是核心部件。

永磁伺服电机的基本概念

伺服是指它可以根据控制计算机系统的指令不折不扣地执行。不仅仅局限于电机、液压，包括气动，所有能完成这个任务的部件都是伺服原件。

电机是将电能转化为机械能的机电转换元件。伺服电机是一种可用于运动控制系统的电机，其输出参数如位置、速度、加速度或扭矩是可控的。

由于控制指标不同，伺服电机也有不同的类型。根据电源类型的不同，可分为交流伺服电机和DC伺服电机。根据运行方式，可分为直线伺服电机和旋转伺服电机。直线电机直接产生牛顿力，旋转电机输出旋转力矩。驱动直线负载的旋转电机需要通过螺杆等机械机构将旋转运动转化为直线运动。

A型旋转交流伺服电机按转子结构分为交流异步伺服电机和交流同步伺服电机。交流伺服电机的转子由铝或铜鼠笼制成，鼠笼的转速总是不同于同步旋转磁场的转速。这种类型的电机在矢量调速技术下可以获得与DC电机一样完美的转矩控制特性，但转子具有大惯量、恒功率特性好、调速范围宽的特点，适用于机床切割、印花机收放等大型变惯量负载。缺点是启动转矩小，电磁响应速度不如永磁伺服电机，电磁时间常数值约为永磁材料永磁电机的10倍，而且由于功率密度低，转子尺寸大，不适合高动态伺服场合。

A型交流同步伺服电机转子采用永磁材料，直接产生励磁磁场，没有用励磁电流建立电机磁场的过程，电磁响应快。而且，由于目前稀土永磁材料的高能量密度，这种电机的功率密度高，这使得进一步设计具有各种特性的伺服电机成为可能。高动态响应可以设计成细长的小转子惯性，也可以设计成粗短的大转子惯性。稀土永磁材料的使用使永磁电机成为伺服电机的首选成为可能。稀土永磁材料仍然是所有伺服电机材料中最昂贵的部分。不同厂家所用材料的不同，将产品质量划分为不同的等级。好的永磁材料在150以上的工作温度下不能退磁，差的永磁材料在电机工作温度低于120时可能退磁。永磁体的材质直接决定了伺服电机的不同特性。

直线伺服电机直接输出牛顿力，无需机构转换即可获得高加速度。近年来，该技术发展迅速，广泛应用于高性能机床的进给轴，仅部分应用于工业机器人的直线机械臂，这不是本文的重点。本文主要研究旋转永磁伺服电机及其在工业机器人中的应用。

旋转型永磁电机的结构

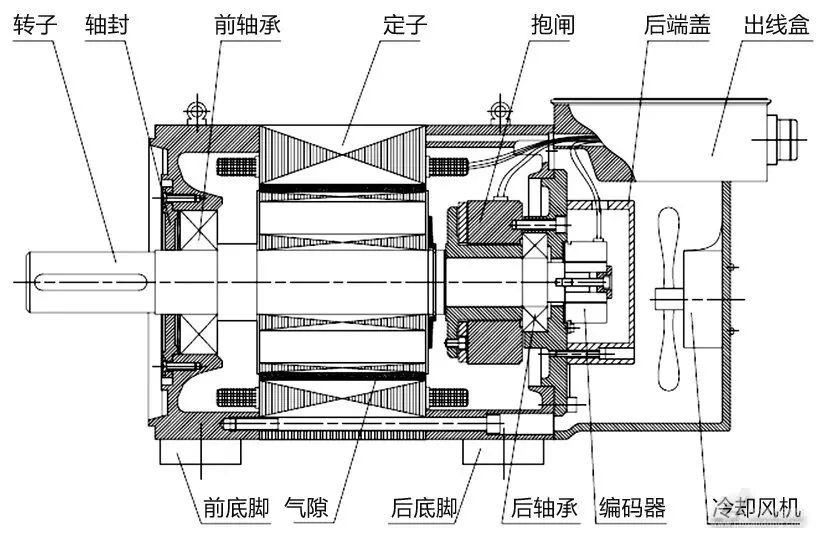

图1 永磁伺服电机的结构图

图1是典型永磁伺服电机的结构图。想要全面的描述，试着通过一个图表来看看永磁伺服电机的整体结构。其实小功率永磁伺服电机在15kw以内，可以自然散热，不用设计冷却风扇。电机小巧紧凑，无需安装吊环。将引出方式由接线盒改为航空插头更为简洁。这样，马达的外观变成如图2(a)所示。如果电机很小，在1kw以内，就不需要引出线的航空插头。如果一段电缆被直接拉出并抛出，就会变成如图2(b)所示。

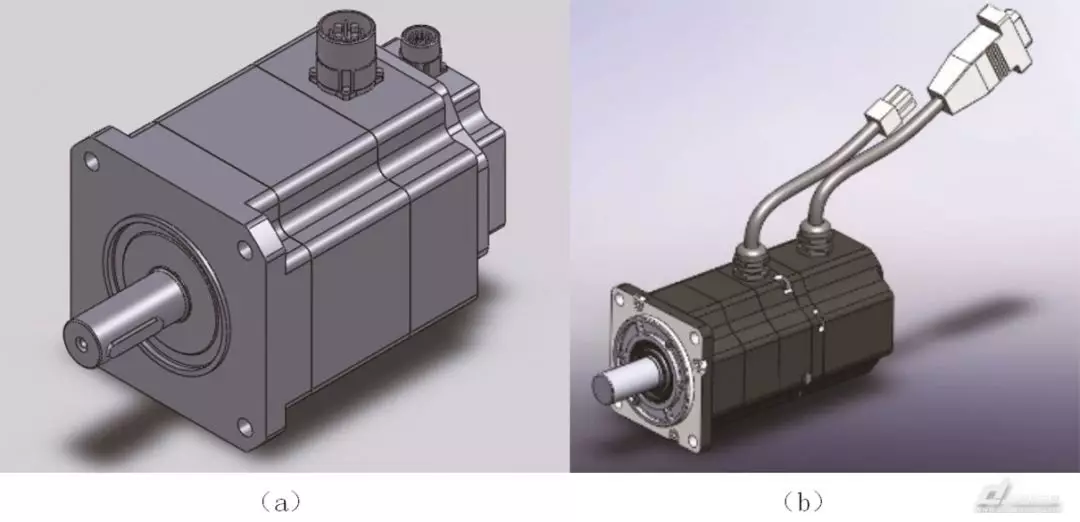

图2 小功率永磁伺服电机外形图

假设这里的读者

轴承：伺服电机的寿命和轴承密切相关，由于机器人对可靠性和耐用性的要求，轴承至少要确保30000小时的使用寿命。这样按照8小时工作制折算，至少机器人的使用寿命在10年以上，轴承的转速要确保6000rpm可以断续工作。

定子冲片和绕组：由于机器人电机需要高功率密度，为了体积小，铁耗发热小，冲片材料要在0.35mm以下的冷扎矽钢片。绕组要长期经受16K的变频载波脉冲冲击，为了防止被击穿，承受密集的dv/dt冲击，耐压要不低于2500V。

转子永磁材料：永磁材料是永磁伺服电机里最为昂贵的部分，稀土元素含量低的材料居里点低，材料稳定性差，如果使用钕铁硼永磁体，最好在UH42以上，并且，要注意镝等稀土元素的含量，为了保证高温抗退磁，钐钴永磁体也经常在中小伺服电机中广泛使用。总之，要确保伺服电机在正常的使用场合真正永不退磁。否则，机器人的长期稳定性能无法保障。

轴封：为了防止油污，杂物进入电机，又要保证运转，在电机轴端加轴封是常规设计。机器人常常在伺服电机的电机轴端铣一个小齿轮、电机和减速机直接相连，高温和油污都可能进入电机，因此，就需要多唇高温轴封，比如双唇氟橡胶轴封就比单唇丁晴橡胶轴封可靠，当然成本差异也很大。

抱闸：抱闸是机器人电机的基本选项。近乎95%以上的伺服电机需要抱闸，要确保时刻抱闸，尤其在紧急停车时可靠运行，抱闸需要有足够的安全系数，静扭矩大约在电机额定扭矩的1.5倍左右，重载型机器人电机抱闸的安全系数要达到2.0甚至2.5倍。有一点需要注意的是，机器人电机的抱闸是安全制动器，不是刹车制动器，控制上要确保在急停状态下通过制动电阻让伺服驱动器的刹车电路工作，电机转速接近0的时候抱闸动作。为了提高抱闸的响应速度，永磁抱闸优于电磁弹簧抱闸。

编码器：编码器安装于电机尾端，是属于电机速度和转子位置传感器。可以测量转子的位置用于伺服控制磁场定位和转子实际位置和速度给控制电脑，用于运动轨迹计算。机器人电机编码器一般精度不高，但需要多圈绝对位置可测量，保证断电之后，再次运行，断电前面的位置可以记忆。目前流行三种方式解决机器人电机编码器的问题。第一种方式是单圈采用格雷码光电或磁码盘，多圈采用机械齿轮。这样的好处是测量精度高，断电后约会通过编码器的机械位置记住电机的运行位置，上电后直接读取即可，但缺点是编码器太厚，在有限的安装空间下就显得过分长。第二种是单圈信心通过光电或磁编格雷码记忆，多圈通过电池供电电子记忆，这样就可以把编码器做得很短，对外方小于60mm的小伺服电机非常适合。缺点是电池的使用寿命比较短，长则2-3年，有的1年就要更换电池。第三种方式是精度要求不高的场合才使用的旋转变压器测量单圈位置，多圈信息通过在控制箱里的带电池电路板完成。

转子轴伸：由于频繁的正反转，电机承受一定的剪切力，轴的材料最好采用42CrMo调制。若果电机带键安装，无论如何要把键满装，这样才可以有效减小电机的的动平衡和跳动量。在高速运转下，伺服电机带键和光轴的空载运行跳动要相差9倍之多，不可小视。

永磁伺服电机主要传动参数

工作区：在电动机温升不超过允许温升的条件下，电动机能长期工作的区域称为连续工作区；在连续工作区之外，允许电动机短时运行的区域称为断续工作区。工作区用转矩和转速的二维平面坐标表示。

额定功率PN：在连续工作区内，电动机所能输出的最大功率。

额定转矩MN：在连续工作区内，电动机输出额定功率时的转矩。不同制造商对于额定转矩的定义差别很大。一般都要规定对应的散热条件。国外通行的做法是说明改指标是在多少面积和厚度的铝板法兰上安装，法兰温度保证在20℃或给定的温度之下测量所得。所以实际工作中往往由于安装在铸铁件，而且夏季高温超出该测试标准温度，这样使用时如果不留有余量，就会造成过热退磁。国标规定环境温度40度的标准条件对中国环境是比较合理的。严肃的厂商在按照标准测定的额定值之下会留取一定的设计余量作为公布的额定力矩，这样更为安全。

额定电流IN：额定扭矩对应的电流。

额定转速nN：电动机在连续工作区内，在额定转矩下允许工作的最高转速。

连续堵转转矩MO：在连续工作区内，电动机堵转时所能输出的最大转矩。一般转速低于100rpm视为堵转工作区间。

连续堵转电流I0：对应连续堵转转矩时的电流。

峰值扭矩Mmax：允许电机输出的最大力矩。不同厂商标称条件不同，且差异很大。有的标注成退磁电流对应的力矩，这样的标注实际是不可使用改峰值力矩的，机械设计人员要留有足够的余量，以防工作力矩过大而使电机退磁失效。如果按照工作制标注的最大力矩，那是在工程上具有参考价值的。按照S3-10%标注的峰值力矩是最具有工程的参考价值，可以理解为连续工作时间3s所允许的最大工作转矩，这在机器人上是足够的。多关节机器人的重复过载一般在2.0倍上下。

峰值电流Imax：峰值力矩对应的工作电流。

电气时间常数Te：电流对于所加电压的响应速度的特性常数，定义为电动机端子间加上固定的电压之后，电流成为最终电流的1-e-1（约63.2%）时所用的时间。伺服电机的电气时间常数一般是指定子绕组的电感与电阻的比值（te＝L/R），与伺服系统的电流阶跃响应时间有关，但未必相当。

机械时间常数Tm：伺服电机的机械时间常数根据定义：tm=R*J/Ke*Kt，即与绕组电阻、转子转动惯量、电机反电势系数、电机力矩系数有关。拖动电机的机械时间常数大约与空载从零速加速到平衡转速的63.2%所需的时间相当。在伺服系统中，该常数在数量上可能与系统的速度环阶跃响应时间相当。

反电动势常数Ke：电动机在单位转速下感应的空载反电势值。常规指每1000rpm对应的空载反电势，单位为V/Krpm。

扭矩常数Kt：单位电流对应的电机输出扭矩。电机的反电势系数Ke与力矩系数Kt之间的关系，一般Kt=9.55*Ke*1.732,其中Kt的单位是Nm/A，Ke的单位是V/rpm，Ke=Kt。Ke这里是线反电势。

如果电机资料里没有给出Kt和Ke参数，可以根据额定力矩和额定电流导出Kt，然后根据Kt=9.55*Ke*1.732间接导出线反电势系数Ke了，即：Ke=0.1047*Kt/1.732，单位V/rpm；或者：Ke=104.7*Kt/1.732，单位V/Krpm，或mV/rpm。

由于电源电压的限制，为了保证高响应，电机的反电势常熟就要设计的相对较低，保证高速下有足够的压差从而获得充足的电流。而大电流对电机增加了电机的发热负担。从而使得机器人电机的功率密度要较高，能实现小体积，大扭矩，低发热。

转子转动惯量J：电动机转子的转动惯量.机器人电机的转动惯量非常重要，直接关系到机器人工作的稳定性。因为机器人往往是多轴联动的。比如关节机器人的第二轴，需要很大的电机惯量来适应臂展打开和收缩起来的巨大负载惯量变化。

齿槽转矩：当带永磁体的电动机绕组开路时，电动机回转一周内，由于电枢铁心开槽，有趋于最小磁阻位置的倾向而产生的周期性转矩。

过载能力：在规定条件下，电动机能够在规定的时间内输出一定功率或转矩而不超过规定峰值电流的能力。通常把峰值电流与额定电流之比称为电流过载倍数，峰值转矩与额定转矩之比称为转矩过载倍数。通常机器人电机要保证3倍左右的扭矩过载。

最高转速nN：在间歇工作区内，电动机所能达到的最大转速。不同的电机厂对于最高转速的定义差别很大,机器人电机常常给出的是实际运行时可以重复工作的最高转速。在最高转速时，对应的最大力矩可以超过额定力矩的2倍，这样保证全速度范围的加速响应。

机器人对伺服电机的性能要求和选型介绍

直线型机械手臂机器人

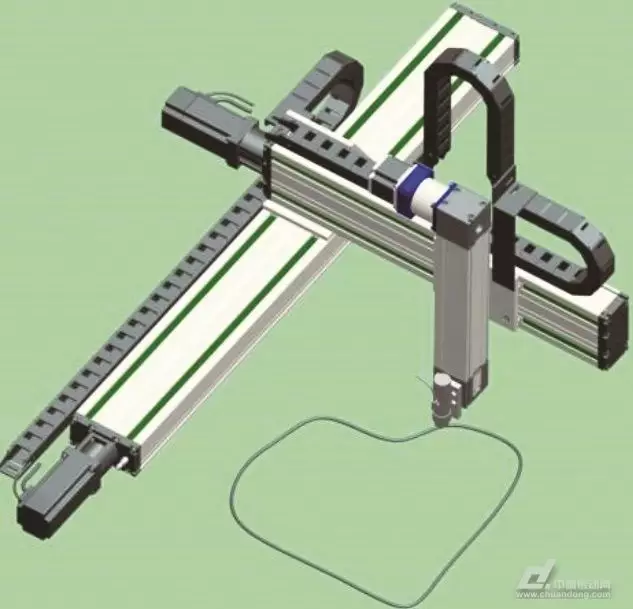

图3直线型机械手臂机器人

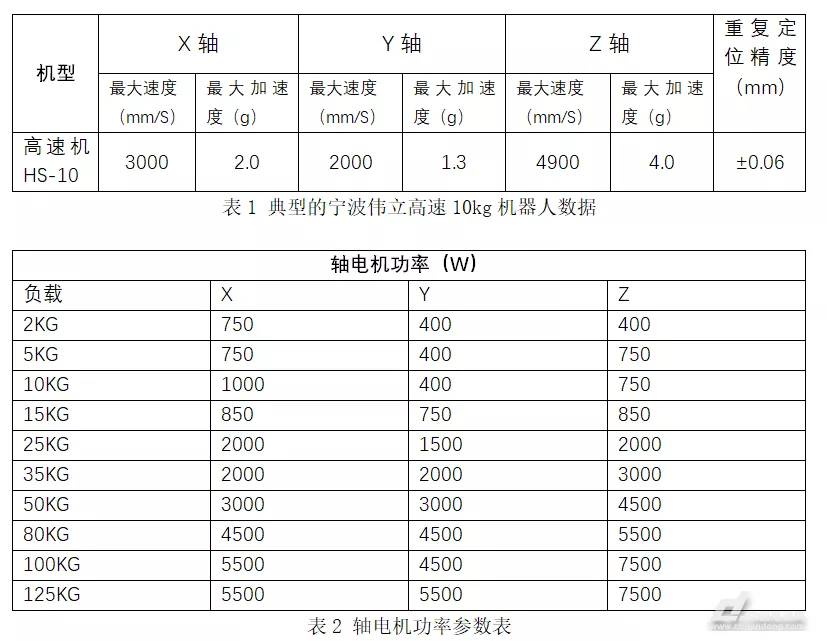

直角坐标机器人顾名思义主要以直线移动，如图3所示。直角坐标机器人的产品参数主要以负载和行程为选型及设计基础，通常情况下为2k、5kg、10kg、15kg、25kg、35kg……200kg，行程通常情况下以定制为主，X轴可无限延长，Y轴有效行程在3m以内，Z轴双段倍数的有效行程在3.5以内。

在直角坐标机器人中速度一般情况下在5m/s以内，加速度在10G以内，重复定位精度通常在0.5以内，在长行程的直角坐标机器人中以精度及速度为基础，在短距离行程中以高加速度和精度为基础。

并联机器人

Delta机器人属于高速、轻载的并联机器人，一般通过示教编程或视觉系统捕捉目标物体，由三个并联的伺服轴来确定抓具中心的空间位置，实现对目标物体的搬运，定位等操作。

Delta机器人主要应用于食品、药品和电子产品的分拣、加工、装配。Delta机器人以其重量轻、体积小、运动速度快、定位精确、成本低、效率高等特点，在市场上正被广泛应用。且由于其形似倒立的Δ符号得名。

Delta机器人的负重一般在2kg-3kg，速度可达10m/s，加速度可达150m/s2，每分钟可抓取300次以上，这就要求伺服电机的响应非常快。由于负载相对固定，电机的惯量越小越好，以便高加速下更好的响应和更小的自身损耗。

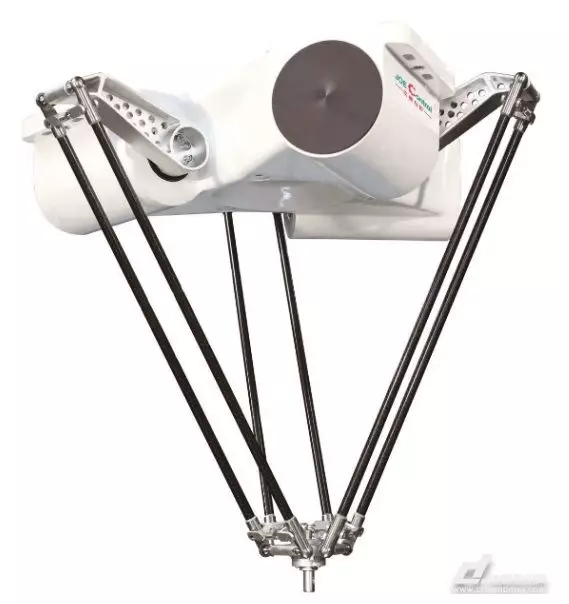

图4 并联机器人

平面关节机器人

SCARA机器人又称水平多关节机器人。是一种圆柱坐标型的特殊类型的工业机器人。一般有4个自由度，可在包括沿X、Y、Z方向的平移和绕Z轴的旋转。SCARA机器人的特点是负载小、速度快，因此其主要应用在快速分拣、精密装配等3C行业、食品行业等领域。

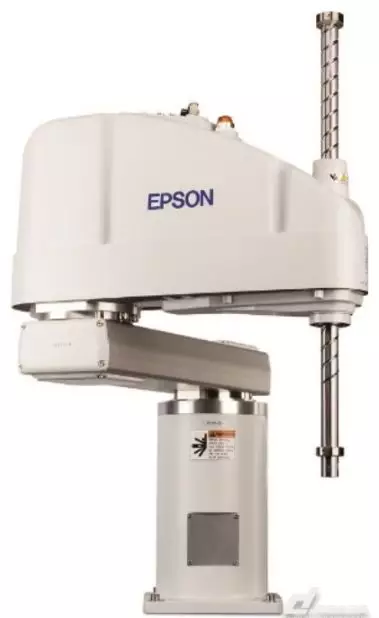

图5 平面关节机器人

伺服电机的配置大体如表3所示。

多关节机械手

关节机器人，也称关节手臂机器人或关节机械手臂，是当今工业领域中最常见的工业机器人的形态之一，适合用于诸多工业领域的机械自动化作业。拥有五个或六个旋转轴，类似于人类的手臂。应用领域有装货、卸货、喷漆、表面处理、测试、测量、弧焊、点焊、包装、装配、切屑机床、固定、特种装配操作、锻造、铸造等。

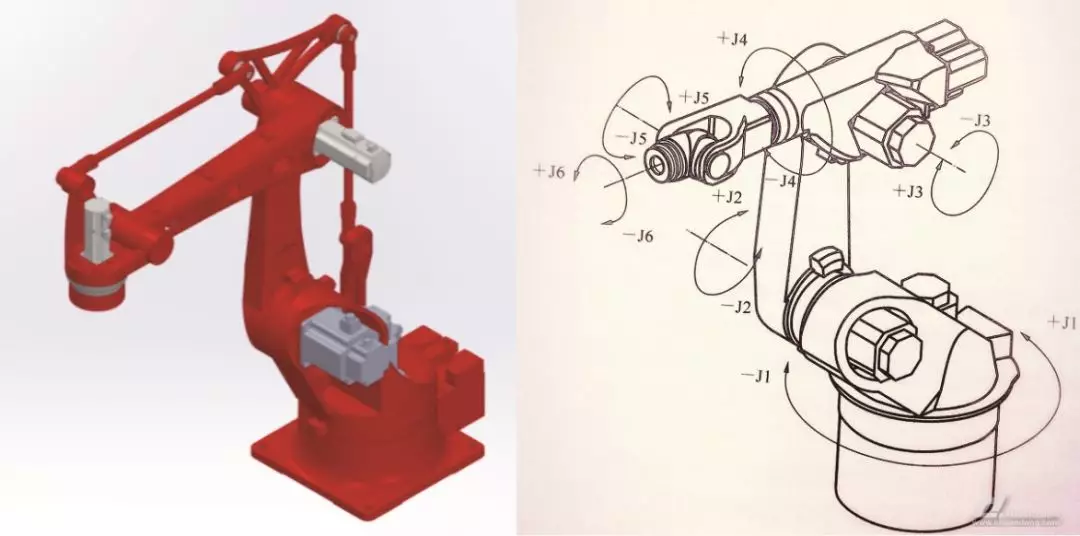

图6 多关节机械手

由图6看出，伺服电机带动的机构在工作过程成姿态不断变化，并且电机本身又是机构重量的一部分，所以电机惯量要有一定的抗扰动范围，以便容易在稳定区工作，这样就要求电机从第一轴，到第六轴都要工中大惯量电机，尤其第二轴在臂展完全打开和收回的两种姿态下惯量差异很大，电机最好用大惯量电机。

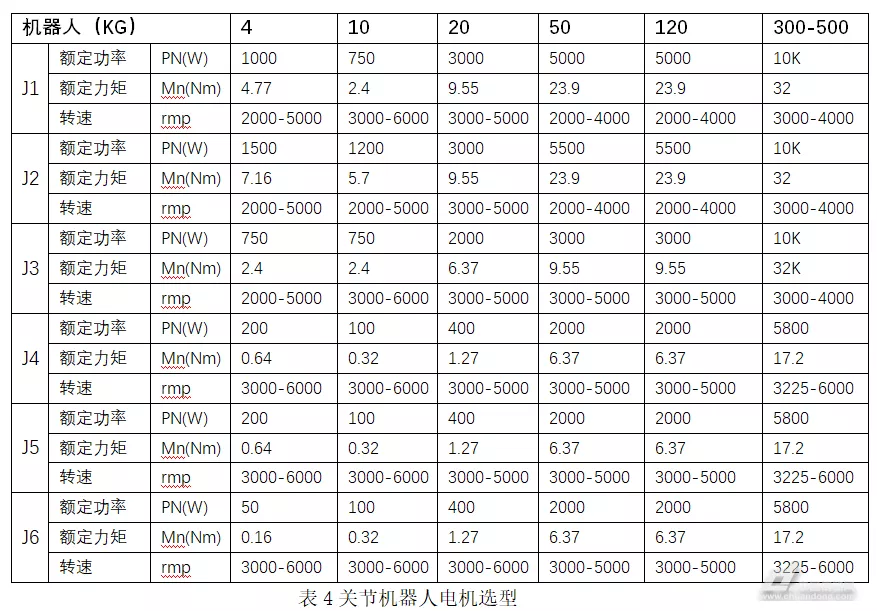

有关惯量比和稳定控制工作区的介绍是一个老话题，可以检索其它专业文章。工程上通常的关节机器人电机选型如表4所示，电机惯量会随着响应和工作性质不同有所不一样。

工业机器人专用伺服电机及选型

以工业机器人对伺服电机的需求为基础，以德、日等先进企业产品性能为目标，瞄准当前交流伺服电机主要朝着高功率密度、高响应、高精度、高速度、高效率、低温升的方向发展，登奇最新研发的GK9系列工业机器人专用伺服电机功率范围在0.1~37kW之间，额定转速最高可达6000rpm的7个框号20个以上规格、高功率体积比，通过电磁、结构方案设计，采用新材料，研究新工艺，优化电机齿槽效应、体积功率密度比、过载倍数、温升、效率等关键技术指标。同时，针对伺服电机定子线圈端部占比高、匝间间隙大、影响热量传递的问题，集定子真空绝缘浸漆和真空高导热树脂灌封技术为一体的直接导热绕组绝缘系统，定子导热能力大大提高，匝间绝缘及对地绝缘可靠性改善，增强了抗电晕及浪涌冲击能力，使伺服电机具备了在湿热、盐雾、霉菌环境下可靠运行的能力。采用无机壳铁心定子，省掉了机壳热套，降低了能耗；平面无止口装配及整体加工工艺，省掉了机壳、前端盖、后端盖的车削、钻孔、攻丝加工工序，提高了电机制造效率，降低了产品成本；一次装夹，不掉头完成伺服电机法兰端面、止口、前后轴承室整体加工，无分体加工装配的累积误差，有效地提高了伺服电机旋转精度，提升了伺服电机可靠性水平及使用寿命。

以登奇GK9系列为例，常用机器人电机伺服参数如表5所示。

（注：本文有关伺服电机的参数术语解释，参考了哈尔滨工业大学主编的《数控机床电气设备及系统伺服电动机性能试验规范》。直线型机械手臂机器人部分在宁波伟立机器人陈富乳先生的帮助下完成。并联机器人部分在佛山玖州自控技术有限公司刘嘉华先生的协助下完成。关节机器人部分在上海新时达严彩忠先生的协助下完成。在这里向上述各位业界同仁报以衷心的感谢。）

来源 | 佛山登奇机电 傅江治
