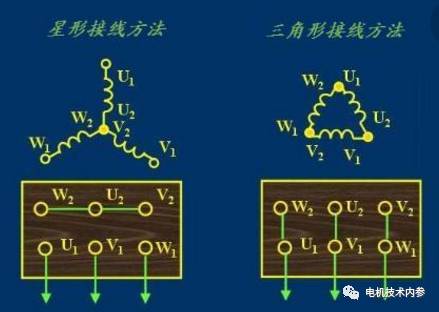

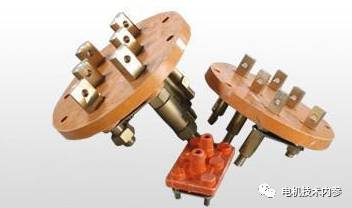

电机连接器是三相电机的独特组成部分。按照三相电机的连接方式，有两种三角形连接（以下简称角接）和星形连接（以下简称星接）.双电压电机还需要星接与角接的转换,这就导致了连接器和接线板之间的匹配问题。沈女士今天要和你谈谈这个问题。

如果一台电机可以实现两个角接和星接连接，则只能使用6列接线板，通常以2行3列矩阵排列。列间距定义为；行间距被定义为b。

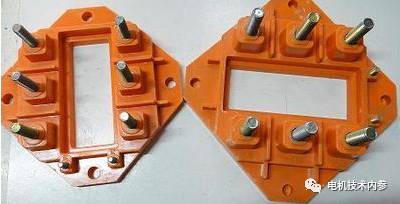

双孔连接件双孔连接件是基于转角连接和星形连接相互转换的设计要求，六个螺柱矩阵的两排三列的六列连接按A=B设计，电机星形连接时需要两个连接件，电机转角连接时需要三个连接件。但在这种方式的卫星连接情况下，应充分考虑两片搭接过程中上片的水平状态，即通过在第三根立柱上增加垫片来保证连接件连接的可靠性。

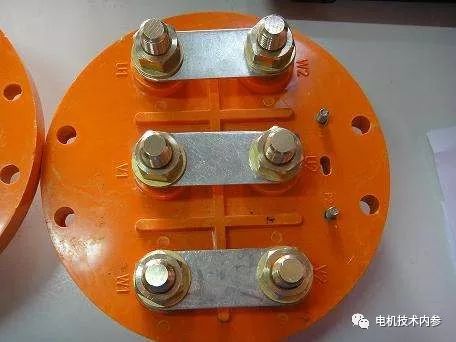

三孔连接件三孔连接件是基于一件用于星形连接，端子中心距为2A=B，一件用于星形连接，三件用于转角连接的原理。但是这种方式应该考虑的问题包括连接件中间孔对导电区域的影响，以及星形连接状态下连接件厚度对导电区域的影响。这样，无论是角连接还是星形连接，连接件都可以处于扁平状态，不涉及垫片的调整。

爬电距离的控制根据客户的要求，增容电机对端子板和连接件提出了新的要求。无论标准连接件是加宽还是加厚，都是可以提高导电面积的措施，但同时要考虑连接件之间以及连接件与接线盒盖之间爬电距离的符合性。

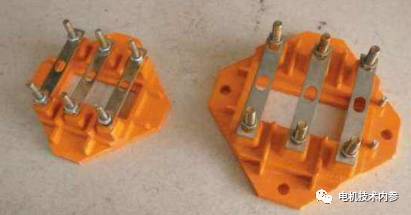

连接件的改进大部分连接件的形状为矩形或中间矩形两端的半圆形。连接件的设计限制了布线系统的空间设计。许多电机制造商已经改进了连接件的设计，并采用了通过通孔的边缘宽度和连接件的厚度来计算导电面积的思想。这样，连接件的导电面积更加合理，既节省了材料，又增加了布线系统的美感，有效增加了连接件之间的空间距离。

连接件的配置对于双电压电机，电机出厂时应根据角度连接方式提供连接件的数量(3件)，以保证在客户不同连接方式下连接件的数量能够满足要求，这也是客户在实际使用中经常遇到的问题。

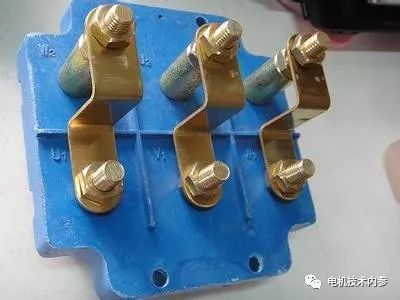

对于连接件的改进，不同厂家会结合客户要求和产品要求拓展思路。目前市场上可以看到“Z”形和直角形的连接件。基于相对一致性的创新是市场经济下设计师智慧竞争的伟大时代。
