电机安装方式是电机推广过程中常见的问题，安装尺寸和安装模式是配套客户非常关注的问题。电机制造商的产品样本中只标注了标准的B3安装尺寸。由于缺乏技术数据，其配套厂家选择了另一家厂家的电机。我们大多数人都看过SKF轴承的样品，从尺寸到特性到维护，轴承本身的内容以及相关注意事项。我们的电机产品样品大部分只有几页，有差距！本期我们收集了电机常用的安装方法和代码，大家可以随时看一看！

电机安装方式及代号

00-1010 im b(或v)阿拉伯数字(1-2位)

im-英语中“安装型”的缩写；

B-表示电机使用时水平安装，轴水平；

v-表示电机使用时垂直安装，轴线垂直于水平方向。

注：电机主轴的延伸端统一为“D”端，如果是双轴延伸电机，副轴的延伸端统一为“N”

IMB安装代码解释

B3-水平基脚安装在基础构件上；

B35—水平型用锚安装在基础构件上，用法兰连接；

B5—水平法兰安装；

B6-水平基脚安装在墙上，从D端看，基脚在左侧；

B7—水平基脚安装在墙上，从D端看，基脚在右侧；

B8—水平基脚安装在顶部；

B9—水平D端端盖安装在D端底座的端面上；

B15-卧式主要靠锚安装，D端的无端盖靠底座端面安装。

B20-水平型有凸起的基础脚，用于安装在基础构件上。

规则：只有一个数字代码，没有辅助或附加安装。

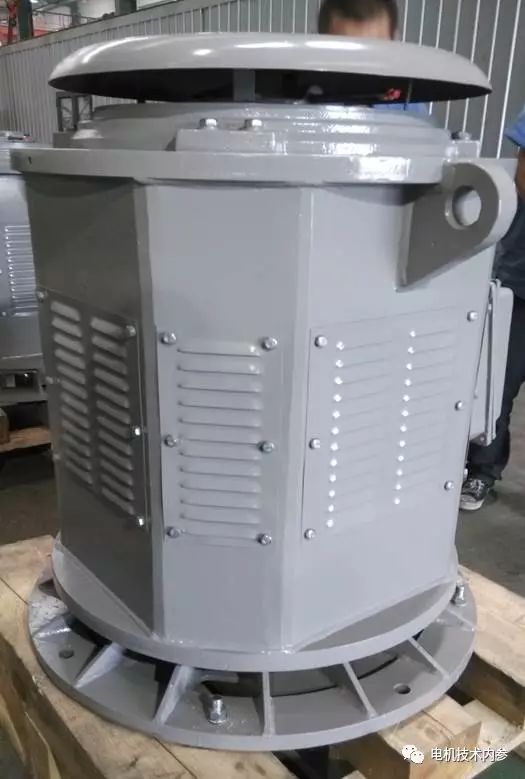

00-1010 v1-带法兰的垂直安装，D端朝下；

V15—垂直基脚安装在墙上，法兰用于附加安装，D端朝下；

v3-带法兰的垂直安装，D端朝上；

V5-垂直基脚安装在墙上，D端朝下；

V6—垂直基脚安装在墙上，D端朝上；

V8—垂直D端环形盖，安装时D端底座端面朝下；

v 9—垂直D端端盖，安装时D端底座端面朝上；

V10—立式机架有法兰，并与法兰一起安装，D端朝下；

V16—立式机架有一个法兰，安装时D端朝上；

以上代码只是电机和基本部件的安装方式，与设备的连接方式使用另一个代码。
