单相电机正反转实物接线法线路图(单相电机正反转控制接线法线路图)

单相电机一般指由单相交流电源(AC220V)供电的小功率单相异步电机。这种电机通常在定子上有两相绕组，转子为普通鼠笼式。两相绕组在定子上的不同分布和不同的供电条件会产生不同的起动特性和运行特性。这和单相电机的接线有关系，下面会详细介绍。

一，单相电机接线图实物图

单相电动机如果按起动原理分类，可分为四大类：1。电阻起动型(冰箱电机等。);2.电容启动式(木工刨床电机等。);3.电容运转型(洗衣机、电风扇等。);4.电容启动操作模式。

电机启动后，启动电机的电容器断电。断电原理是电机轴上有一个离心开关，当达到一定速度时，开关就会断开。如果不开启，动线包会被烧毁。运行电容电机的电容在电机启动或正常运行时都在工作。如果电容容量变小，会造成电机启动困难，风扇变慢，风速降低。

下面总结了不同类型单相电机的接线图，与大家分享。

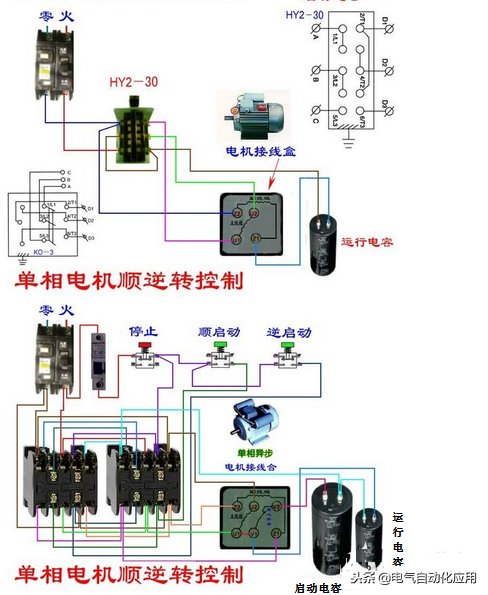

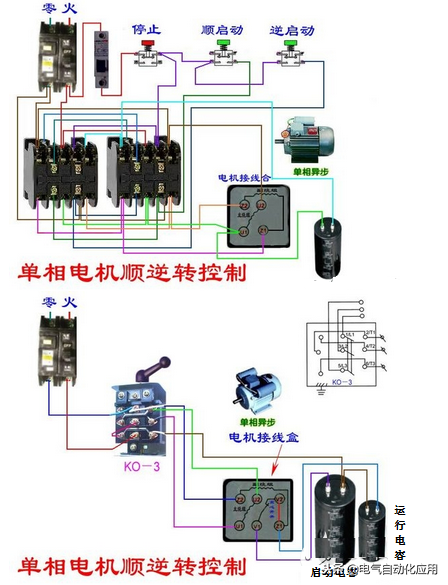

二，单相电机正反转接线图

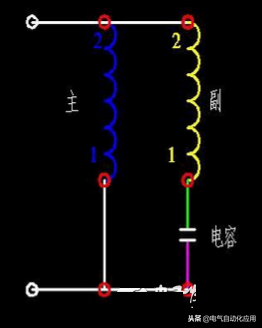

单相电机有两套线圈，一套是运行线圈(主线圈)，一套是起动线圈(辅助线圈)。电机的启动线圈大多不是启动后才使用，而是一直工作在电路中。启动线圈的电阻比运行线圈的电阻大，你测一下就知道了。启动线圈与电容器相连。即与电容相连的启动线圈与运行线圈并联，然后接入220V电压，这是电机的连接方式。当与电容器相连的起动线圈与运行线圈并联时，两根平行的对接导线的头尾决定正反转。与三相电机的正反向控制相比，单相电机的难度要大得多。首先，单相电机由于有起动电容、运行电容、离心开关等辅助装置，结构复杂。二是因为单相电机的运行绕组和起动绕组不同，不能互相替代，增加了接线难度，接错了可能会烧坏电机。

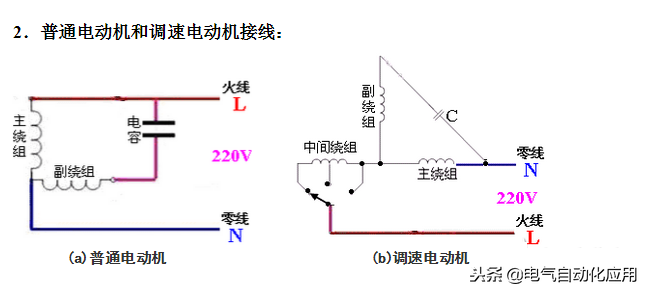

三，单相电机绕组接线图

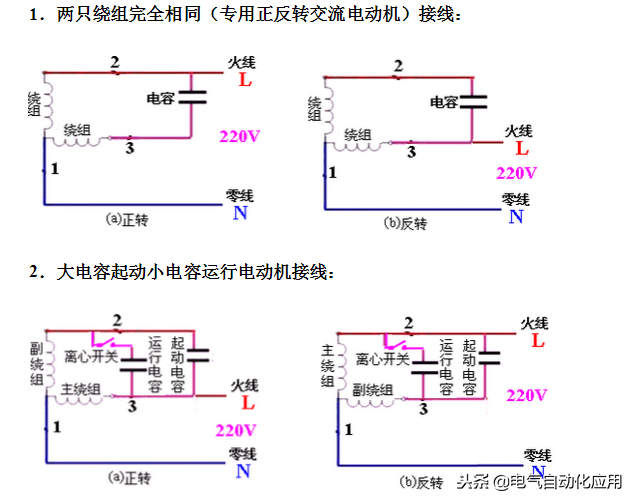

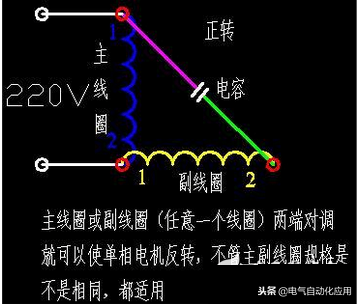

单相电机有两个绕组，主绕组也叫工作绕组或运行绕组；次级绕组也称为起动绕组。一些小负载单相电机具有相同的绕组，并且可以相互交换。但大多数单相电机为了增加起动转矩，二次绕组线圈较细，匝数多，电阻大。在辅助绕组和主绕组之间有一个启动电容器。只要调换两个绕组中的一个绕组的首尾接法，单相电机就可以反转，电源L/N的调换无效。

单相电机本身磁场是不均匀的，和三相电机不同，三相电机是正弦波。

理想情况下(排除损耗和涡流)，转子在360度的空间内获得的力是相同的，而单相电机的磁场是一个椭圆磁场。如果去掉启动线圈，主线圈形成的磁场在空间上是水平的，90度有一个死点，因为交流电会穿过零点。

因此，单相电机依靠电容对电流进行移相，然后施加到起动线圈上。启动线圈产生的磁场在空间上也是水平的，但是电容移相后，水平力和主线圈产生的力有一个夹角(如果夹角理想情况下是90度，因为主线圈刚好在90度的位置是0，这是电流过零点造成的)。

这两个力形成一个椭圆形的旋转磁场，单相电机有一个启动力。电机启动后，可以去掉启动线圈，因为转子可以靠惯性克服死点。

还有一种单相电机，需要它的正反转来实现自动控制，需要很多器件，所以出现了。
