单相双值电容电动机怎么接线(220v双值电容异步电动机接线方法)

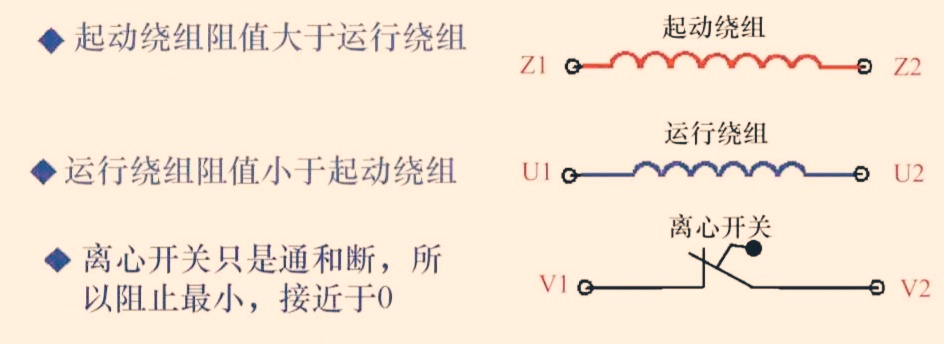

如上图，单相双电容电机由起动绕组(辅助绕组)、运行绕组(主绕组)和离心开关组成，引出六根导线，分别是Z1、Z2、U1、U2、V1和V2。这两个电容器是启动电容器和运行电容器，并且启动电容器大于运行电容器。

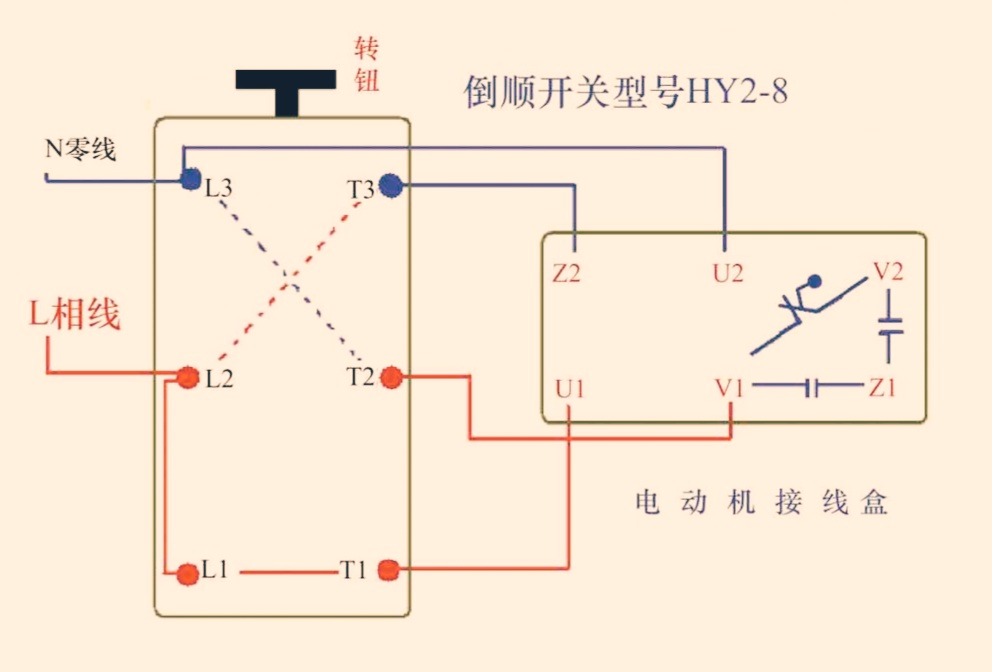

HY2-8型反向开关。首先要了解正反转的原理。知道原理后，我们可以使用任何类型的反向开关。如上图所示，正转时U2和Z2接零线，U1和V1接相线。U2、Z2实际上是连在一起的，两个绕组的末端连在一起，U1、V1实际上是连在一起的，运行绕组的第一端与运行电容器的一极相连。Z2反相时，U1接零线，U2和V1接相线。Z2与U1的连接意味着两个绕组的一端连在一起，U2与V1的连接意味着运行绕组的末端与运行电容的一极相连。与正转相比，改变了运行绕组的前后端，实现了正反转，可以切换单相电机的相线和零线。
