hy2-8倒顺开关接线教学视频(两个电容的单相电机正反转图)

双电容单相电动机的正反转通常由反向开关控制。今天，我们来看看接线。

接线图

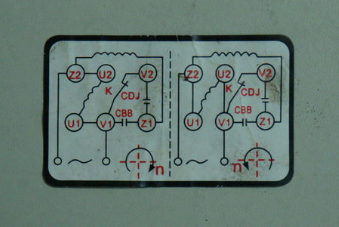

这是线路图。有些朋友可能不理解。下面简单分析一下。U1U2是运行绕组的始端和末端，Z1Z2是起动绕组的始端和末端，离心开关在V1V2之间。CBB是运行电容器，容量稍小，CDJ是启动电容器，容量较大。电机启动后，离心开关关闭，只有运行电容接入电路。

反向开关控制正向和反向旋转。

反转开关型号HY2-8，我们主要了解正反转原理。知道了原理，就可以使用任何类型的反向开关。如上图所示，正转时U2Z2接零线，U1V1接火线。U2Z2实际上与两个绕组的末端相连，U1V1实际上与连接运行电容器一极的运行绕组的第一端相连。换向时，Z2U1接零线，U2V1接火线。Z2U1接两个连在一起的绕组的一端，U2V1接与运行电容的一极相连的运行绕组的末端。与正转相比，改变运行绕组的前后两端实现正转，可以切换单相电机连接的火线中性线。
