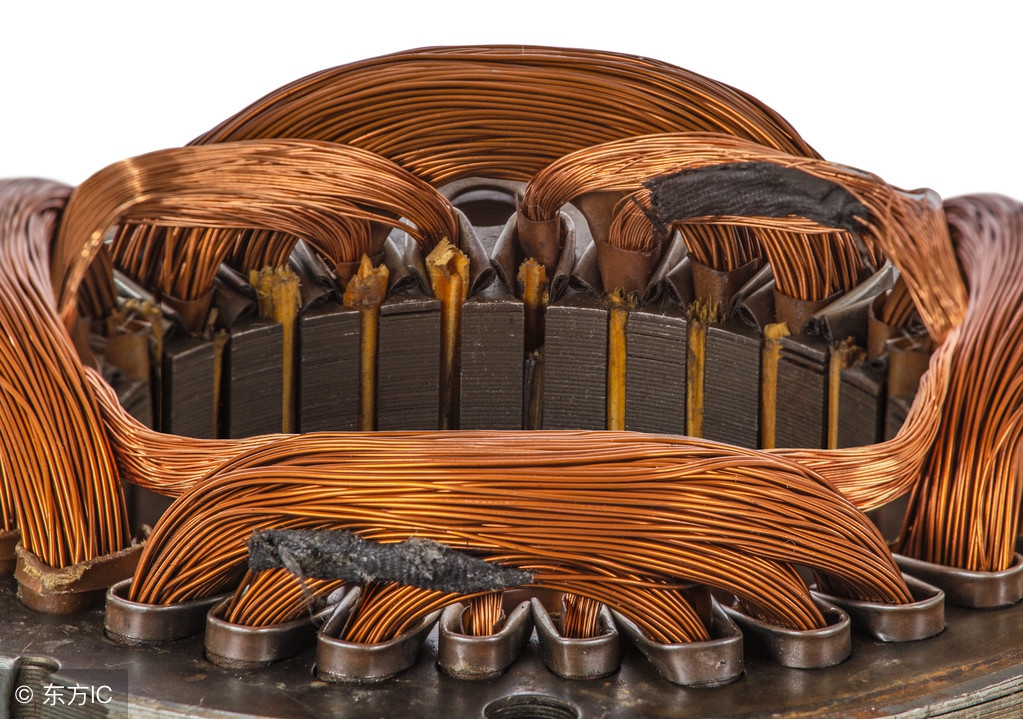

三相电动机是一种广泛使用的电动旋转工具。在电工维修过程中,我们经常需要判断三相电机绕组的端与端,确保端与端连接正确。因为三相绕组的端、端接法不对,会使绕组中电流的方向发生逆转,导致磁动势不平衡,三相电流严重不平衡,电机产生振动和噪音,转速变慢甚至没有转速。如果不及时切断电源,绕组温度会急剧上升,烧坏电机。
区分三相绕组的始端和末端有以下几种方法。
(1)绕组串联法(也叫灯泡法)。

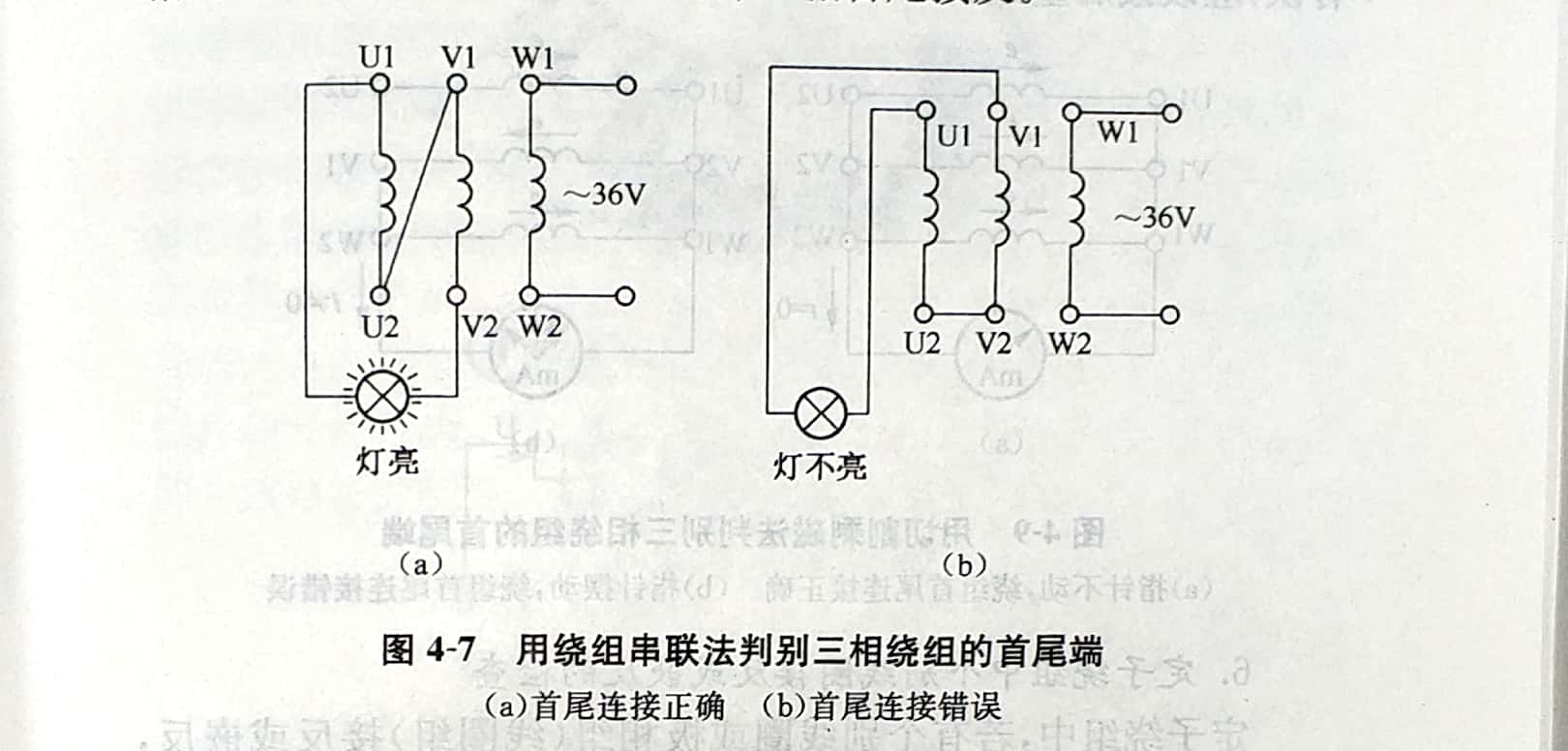

先用万用表将绕组的六根引线分成三个独立的绕组,然后按图4-7所示的连接方式施加低压交流电源(施加的电压应使绕组中的电流不超过额定值)。如果灯泡亮了,说明串联的U、V两相绕组正向串联。即一相绕组的首端连接到另一相绕组的尾端,如图4-7(a)所示。如果灯泡不亮,说明反接,如图4-7(b)所示。此时,可以将一相绕组的首端和末端对调再试一次。判断前两相的首尾后,将一相与第三相串联,用同样的方法实验。最后可以判断出三相绕组的首末端。
(2)万用表法。
将三相绕组连接成星形,从一相绕组接36V交流电源,在另两相绕组的一端用10V交流电压块连接万用表,分别如图4-8(a)和(b)所示。通电后,观察万用表指针的摆动。如果万用表指针不动两次,说明图中所示的头端和尾端是正确的;如果万用表指针偏转两次,说明未接电源的一、二相接反了;如果只有一个指针偏转,另一个指针不动,说明在指针不动的时间内连接电源的相是首尾相连的。
3)切削剩磁法。

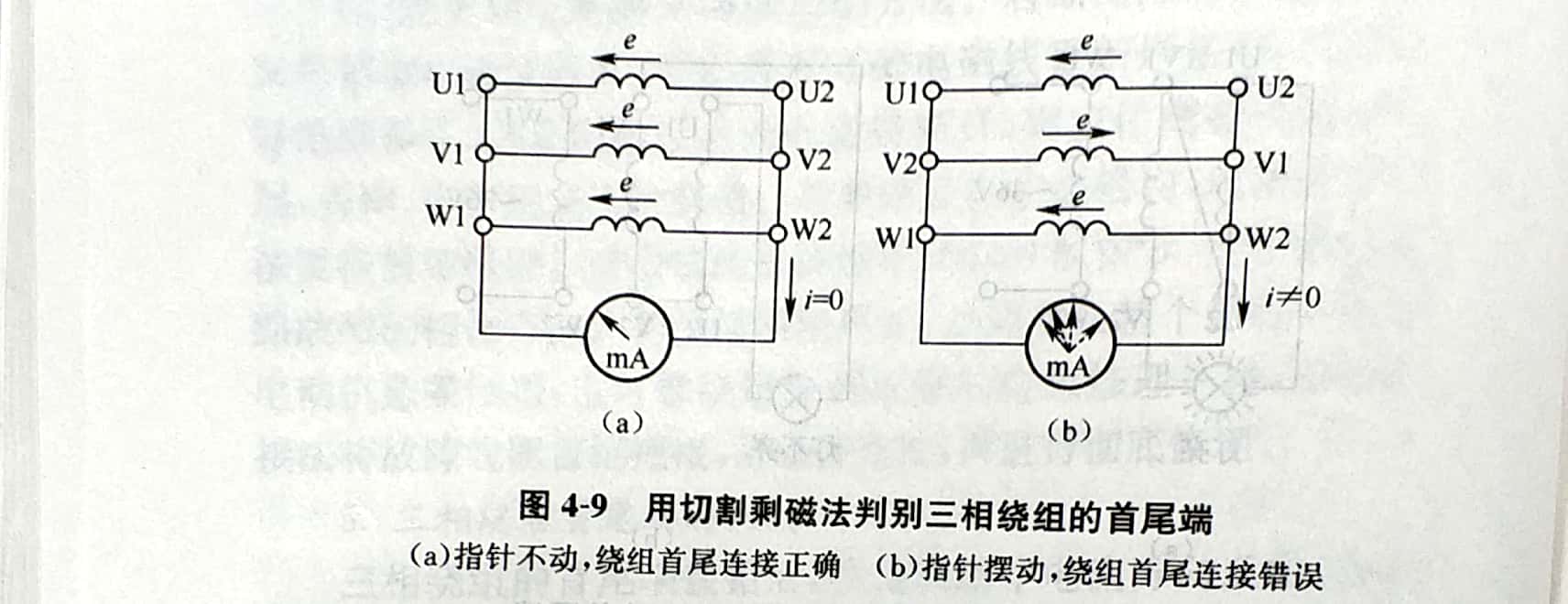

切割剩磁的方法是利用转子铁芯中的剩磁在定子三相绕组中感应出电动势,用万用表指示其电路中的电流值进行检查。如图4-9所示,用万用表(毫安档)测量。测量时,用手转动电机转子。如果万用表指针不动,说明三相绕组的首尾连接是正确的。即三相绕组的首端与首端相连,尾端与尾端相连。如果万用表指针来回摆动,说明三相绕组接法不对,应该换一个再试试。
判断三相电机三相绕组的首尾是电气技术人员的基本功。需要了解和掌握适合自己的判断方法。如果有更好的方法,请在下面留言,一起学习电气和电工知识!
