松下伺服驱动器a6接线图(松下伺服a6驱动器50针接线图)

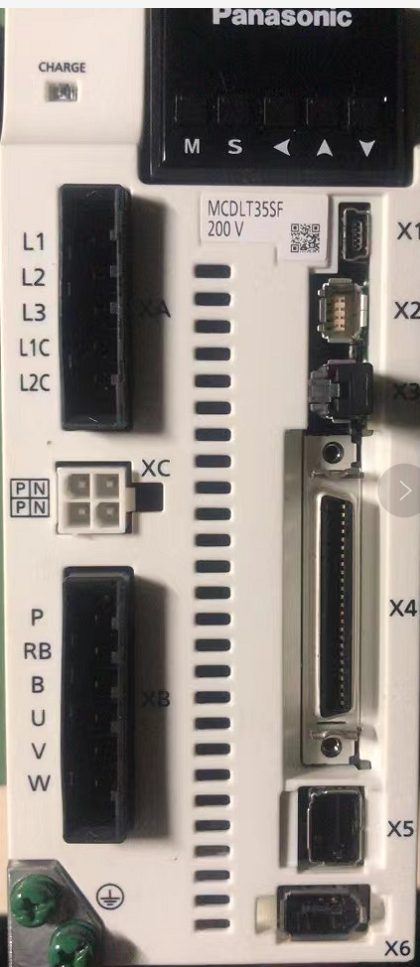

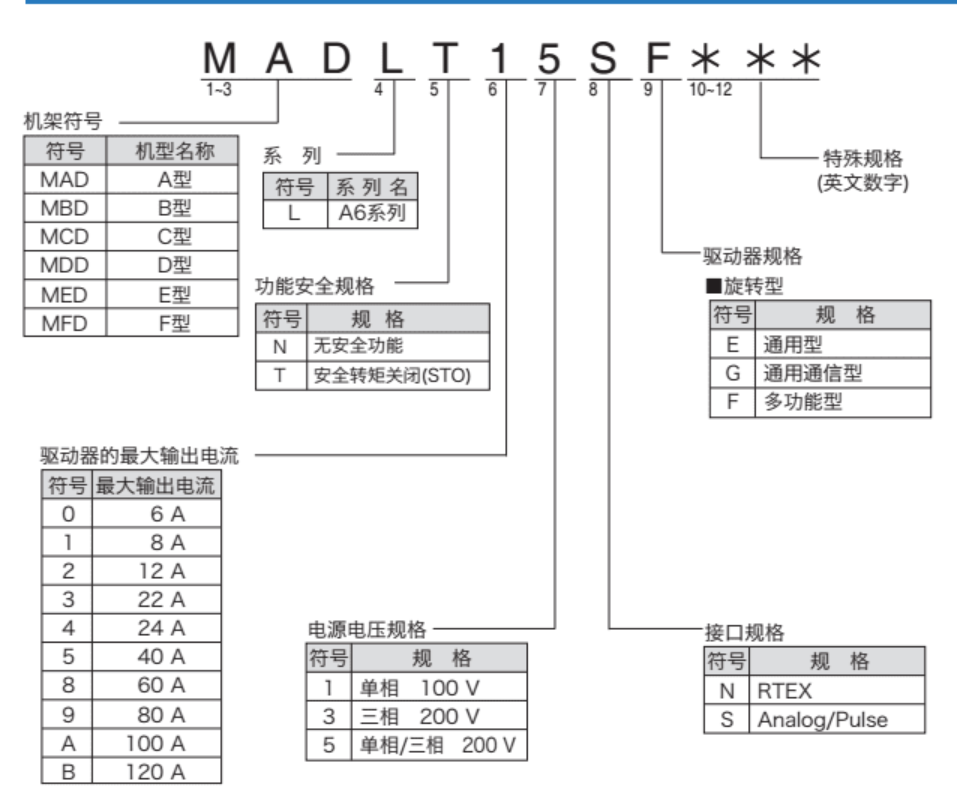

1.松下伺服驱动器型号及伺服电机型号说明(1)第一次使用型号为MCD L T 35SF，使用电压为200~240V单相。根据模型描述，

我们使用MCD L T 35SF是：

C型、多功能型A6系列、安全转矩关闭的伺服驱动器，最大输出电流22A，功率为750W。

（2）配套电机型号说明：

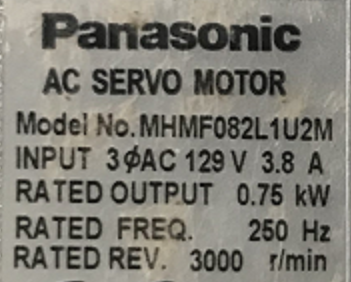

使用磁场电机型号MHM F 08 2 L 1 U2 M 18100710Z，750W，额定转速3000r/min。

我们使用的是：高惯量、A6系列、750W、200V、绝对式编码器23位、标准型、电机结构无制动器，导线连接方式的伺服电机

（3）根据电机型号选配套的伺服驱动器

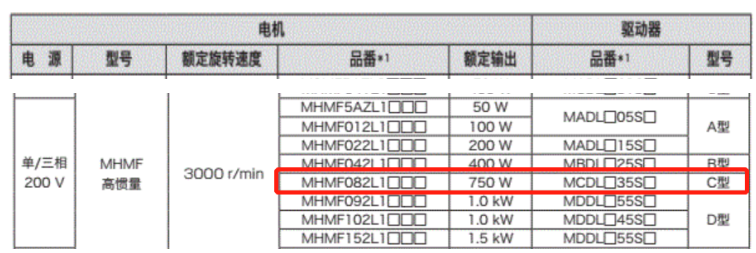

松下的电机型号确定后，你不能随意选择任何一个驱动程序。您必须根据说明选择匹配的伺服驱动器：以下是解释规定的选择表：

这个A6系列750W的电机必须选用规定配套的A6系列、C型35S的驱动器

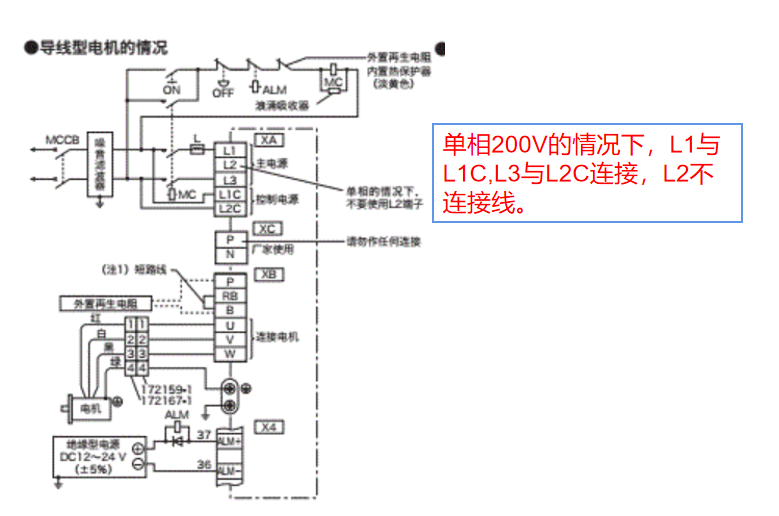

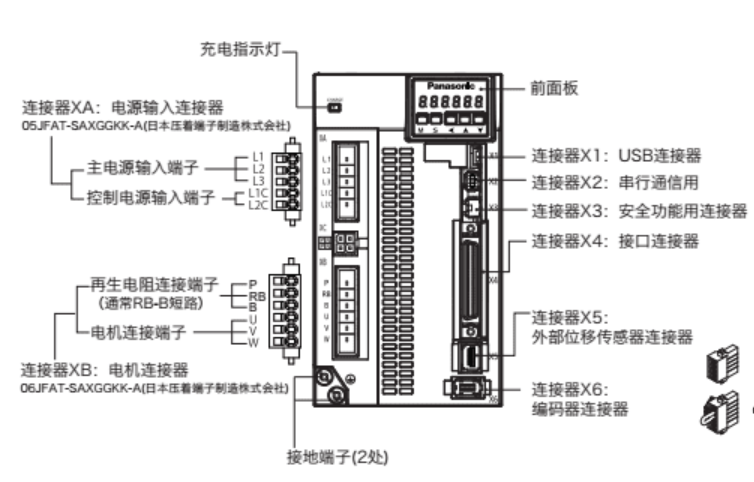

C型接线端子说明及连接线

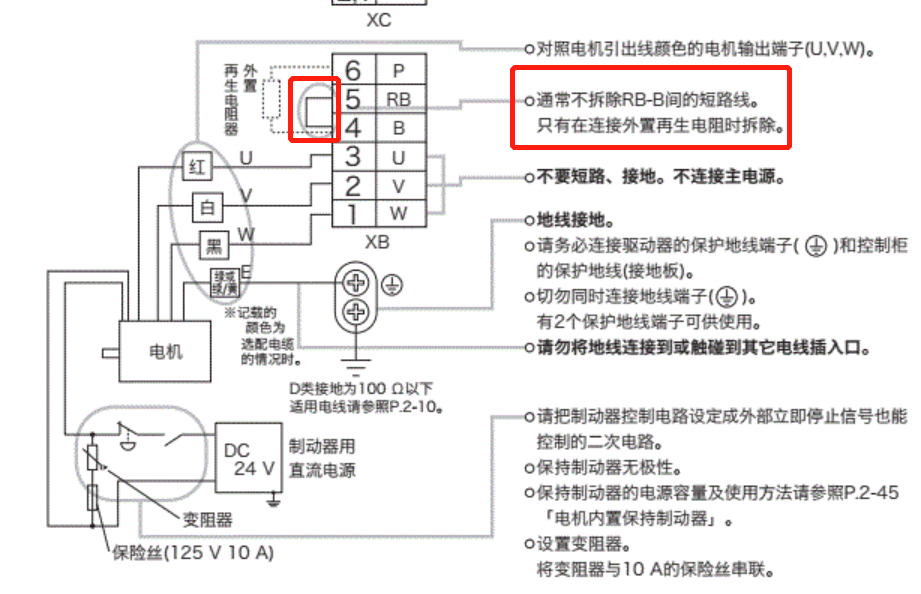

电机连接：必须是U对红线，V对白线，W对黑线。不允许接错。

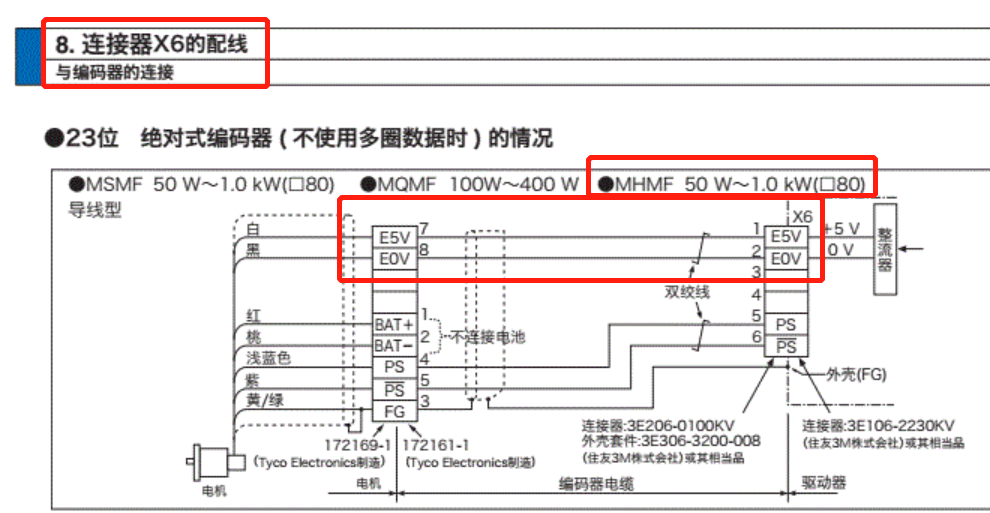

X6编码器的连续——以增量方式工作，不用接电池

二、初次手动试运行步骤：

按照以上连接图连接好线后，可通电手动运行。

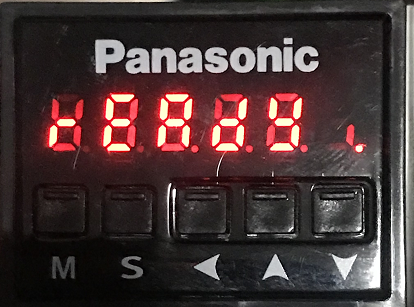

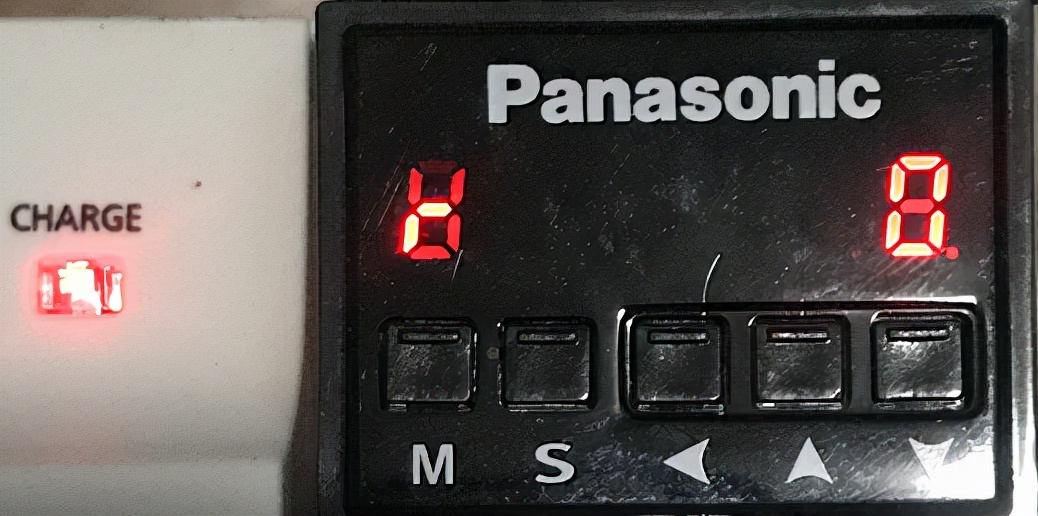

通电，则正常显示如下：

2.点击[S]键显示：D01S P D。

3.按下[M]键三次，显示：AF _ A C L。

4.按下【】键四次，将显示以下信息：A F _ J O G

5.按[S]键一次，显示J O G。

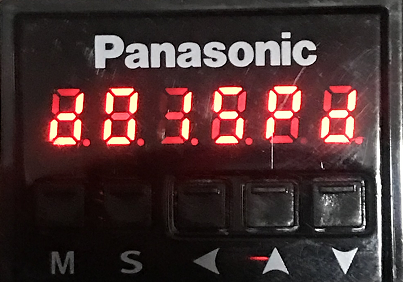

6.按住【】键5秒钟，将显示以下内容：

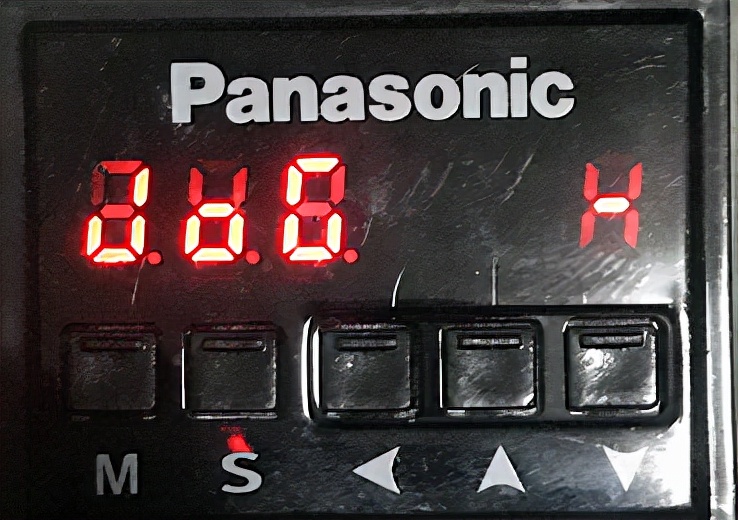

7.连续按[]键显示：

8.连续按[]或[]键，手动使电机正转或反转。

注意：必须连接编码器地线，否则容易出现16号报警。
