叙述兆欧表的使用方法(简述兆欧表的基本用途和使用方法)

最近经常有朋友在后台问兆欧表怎么用。今天就来说说兆欧表的使用。

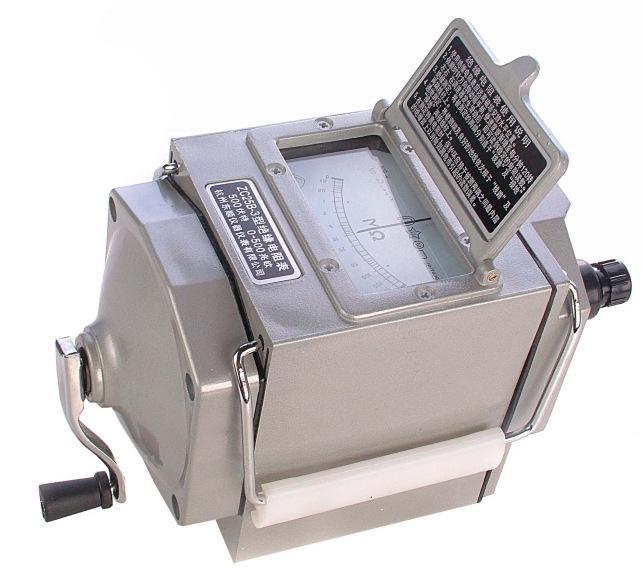

兆欧表是一种便携式仪器，专门用于检测电气设备和线路绝缘能力。一般来说，兆欧表是用于检测电气设备和线路是否漏电的仪表。

以前关于兆欧表的文章

兆欧表与万用表电阻测量的区别及兆欧表的选择

选择合适的兆欧表后，在使用前测试兆欧表。检测方式为开路试验和短路试验。

兆欧表好坏检测方法

开路试验：

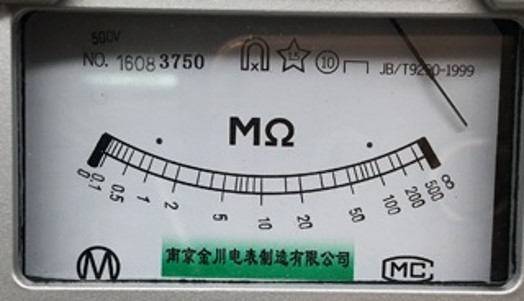

将接线柱的L线和E线分开，摇动手柄使发电机达到额定转速(120转/分)，观察指针是否指向刻度的“”位置。

(如果开路测试指针在“”位置，则开路测试正常。)

短路试验：

将端子“线(L)和地(E)”短接，慢慢摇动手柄，看指针是否指向刻度的“0”位置。

(如果短路测试指针在“0”位置，则短路测试正常。)

只有开路测试和短路测试同时正常，兆欧表才没有问题。否则，兆欧表应修理后再使用。

(注意：短路测试时，缓慢摇动手柄，如果快速摇动手柄，兆欧表的内部线圈可能会损坏)

兆欧表检测正常以后，然后就是接线。

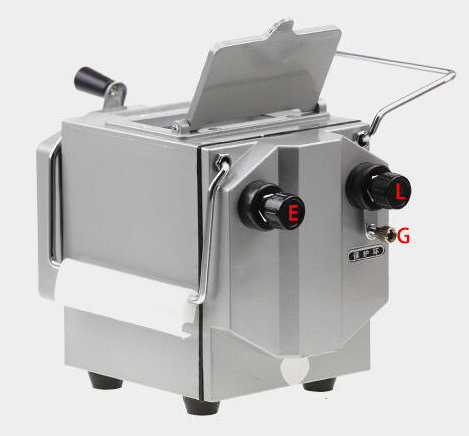

兆欧表上通常有三个端子。测量对地绝缘电阻时，L接被测物体与大地之间绝缘的导体部分，E接被测物体的外壳或大地。g接被测物体的屏蔽或不需要测量的部分。

l连接与大地绝缘的导体部分。电气设备的外壳一般连接有保护线，保护线接地；也就是说，l应接在电气设备与外壳绝缘的导体部分，即电气设备的零线或相线。

简单的来讲，

测量对地绝缘电阻，即电气设备是否对地或外壳漏电。

e连接被测物体的外壳或大地。g接被测物体的屏蔽或不需要测量的部分。

(测量绝缘电阻时，一般只使用端子“L”和“E”。但在测量电缆对地绝缘电阻或被测设备泄漏电流严重时，应使用端子“G”并连接到屏蔽层或外壳上。)

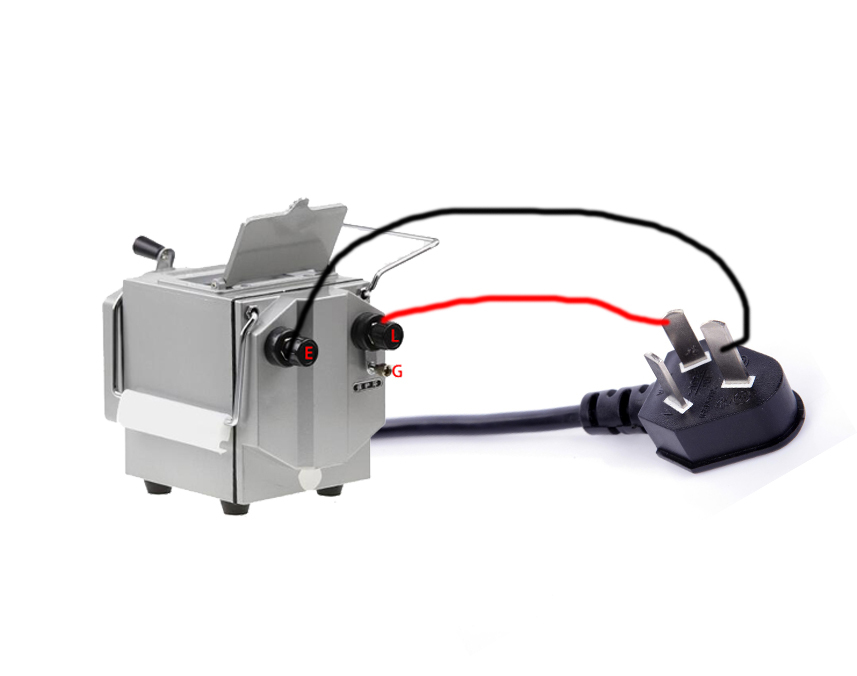

比如我想测一台电脑是否漏电，那么兆欧表L接在电脑的火线或零线上；兆欧表E接电脑的保护线(地线)；兆欧表的g端不需要接线。

连接好线路后，顺时针转动曲柄。摇动速度应由慢到快。当转速达到每分钟120转左右时，保持匀速旋转，指针稳定时读取。

(注：边看边摇。你不能停止阅读。如果发现指针指零，说明被测绝缘可能短路，这时不能继续摇动手柄，以防表内线圈发热损坏兆欧表。)

各设备绝缘电阻要求

新安装和检修后的低压线路和设备的绝缘电阻应 0.5 m。运行线路和设备要求绝缘电阻 1k/v(即220V线路对地绝缘电阻 0.22m，380V线路相间绝缘电阻 0.38m)，控制线路绝缘电阻 1m。380v电机的绝缘电阻应 0.5m。最后，留给你一个思考问题。

有一根三芯电缆穿过池塘底部。最近电缆开关总是无缘无故跳闸。现在怀疑是电缆漏电导致跳闸。那么，如何检测线缆是否漏电呢？
