单相双称为单相双值电容，属于电容分相原理的单相电机。这是一台大转矩单相电机，该电机的电路分别与启动电容和运行电容相连。广泛应用于农用电器和家用电器。单相电机的正反转可以通过改变电机的主绕组来实现，即改变主绕组的两根引线就可以改变转向(副绕组的引线也可以调整)。

1.简单的电路判断和连接外壳上有6个端子，分别是主绕组的两个脚，二次绕组的两个脚，离心开关的两个脚。主绕组接220V；次级绕组与运行电容串联后与主绕组并联；启动电容器与离心开关串联，然后与运行电容器并联。比如1.5KW电机，主绕组电阻为1；次级绕组2；离心开关0可以用万用表测量和区分。

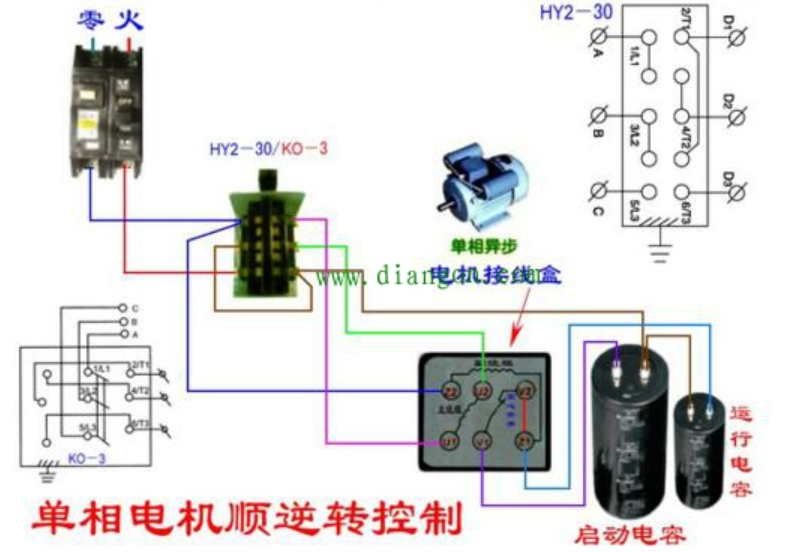

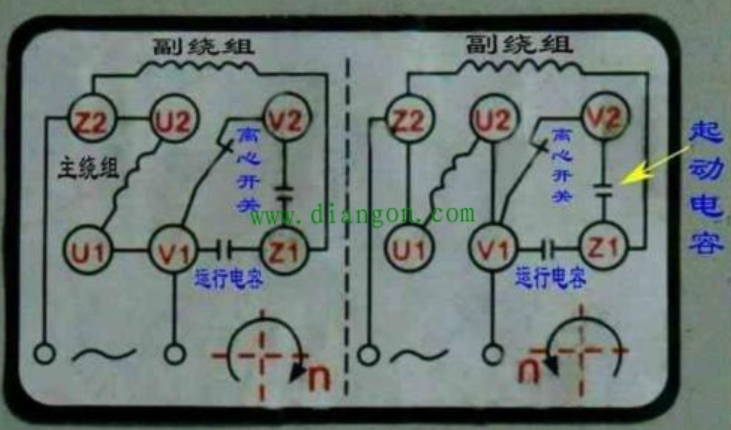

上图是主副绕组的接线方式，以及改变方向的两种接线方式。单相电机次级绕组的电阻值一般略大于主绕组的电阻值。也就是说，万用表在R档测得的电阻是二次绕组线圈，万用表在R档测得的电阻是一次绕组线圈。电容器30UF用于运行，200UF用于启动。

二、结构原理：电容分相电机的转子绕组为铸造鼠笼式，定子上有两组空间相隔90度的起动绕组B和工作绕组A，以获得电角度为90度的两相交流电，保证旋转磁场的形成条件。

上图是主副绕组的连接方式和改变转向的两种连接方式。一般单相电机的二次绕组的电阻值略大于主绕组的电阻值。也就是说，万用表在R档测得的电阻是二次绕组线圈，万用表在R档测得的电阻是一次绕组线圈。电容器30UF用于运行，200UF用于启动。

二、结构原理

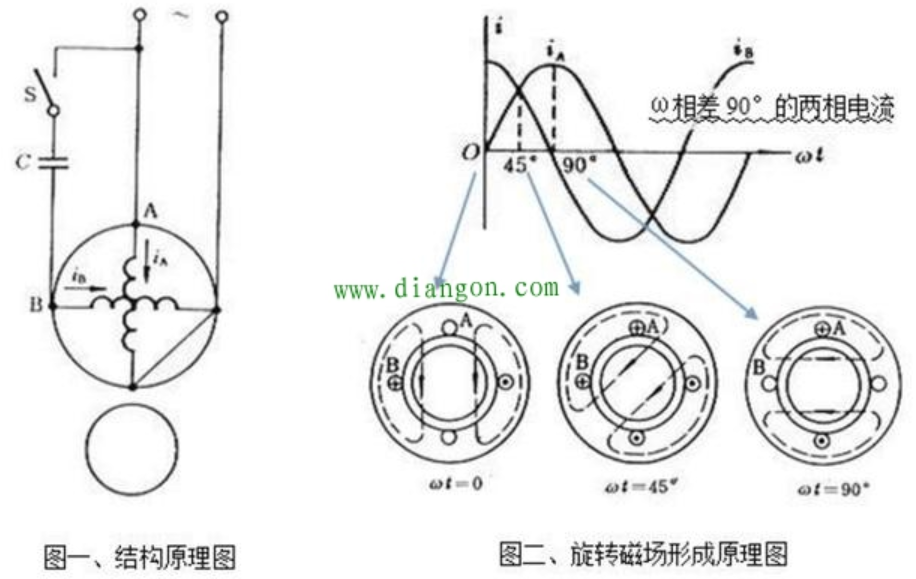

电容分相电机的转子绕组为现浇鼠笼式，定子上有两组空间相差90度的起动绕组B和工作绕组A，以获得电角度为90度的两相交流电，保证旋转磁场的形成条件。(如图1所示)

三、工作原理电容分相电机通过电容移相将一路单相交流电分离成相位差为90度的另一路交流电，得到两相交流电分别送入两个绕组。工作原理流程如下：定子绕组内通入电角度相差90度的两相电流定子上形成旋转磁场转子切割磁力线产生感应电流感应电流产生旋转磁场转子磁场与定子磁场相互作用转子旋转。
