数字万用表测电机好坏,万用表测电机好坏图解

单相电机

这是一个普通的单相电机，带有启动电容。今天我们就来看看如何在没有电的情况下，用万用表估算电机的好坏。首先，我们需要了解这种单相电机的内部结构。

内部简图

电机有两个绕组，一个是主绕组，是运行绕组，一个是辅助绕组，是起动绕组。所以我们可以用万用表的电阻来判断绕组的好坏。

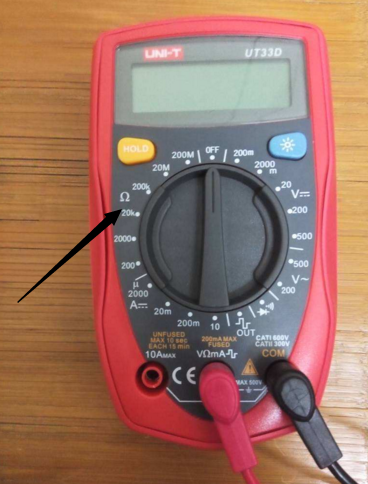

万用表的电阻范围

给它编号。

从上图可以看出，AB之间的电阻实际上是两个绕组串联的结果，所以电阻最大。起动绕组中BC的电阻次之，运行绕组中AC的电阻最小。并且满足AC BC=ab。(大部分单相电机主绕组的电阻小于副绕组的电阻)另外，C点是公共端。单相电源也可以接交流或BC，但分正负两个方向。

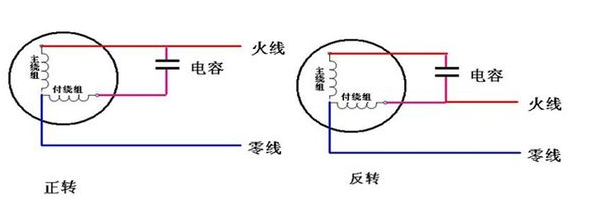

图中零线为公共端子。

以上图为例，只改变了火线的位置，电容两端就是改变方向的地方。当然单相电机的零线可以反过来。

添加一个反向开关

增加换向开关的方法是切换电容器两端的接线。万用表判断绕组正常后，需要测量绕组对地绝缘。因为正常运行时电机外壳是接地的，所以我们可以直接测量绕组与电机外壳之间是否有电阻。绝缘好，电机就好，就是电阻无穷大。如果不知道要测哪一个，就把三条线都测一下，三条线都和外壳绝缘就好了。

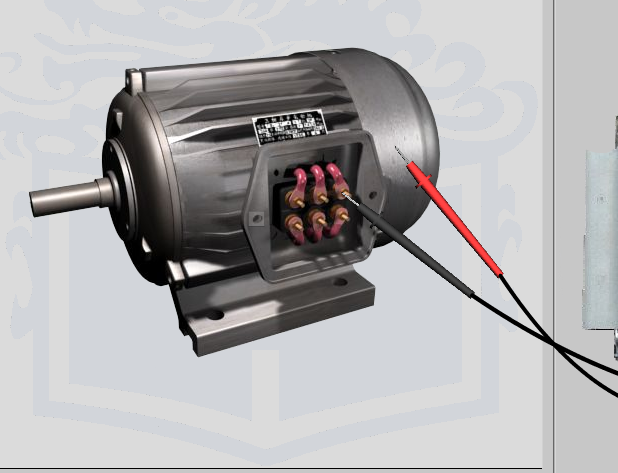

外壳与绕组间绝缘，这是三相电机，与单相测量相同。

当然，最好是用摇床。万用表的测量只是初步判断。对于小型电机，精度相当高。好了，就这样。如果你愿意，可以跟着我。欢迎交流咨询。
