三相异步电动机正反转(三相电机反转怎么解决)

三相电动机正反转控制接线图的原理

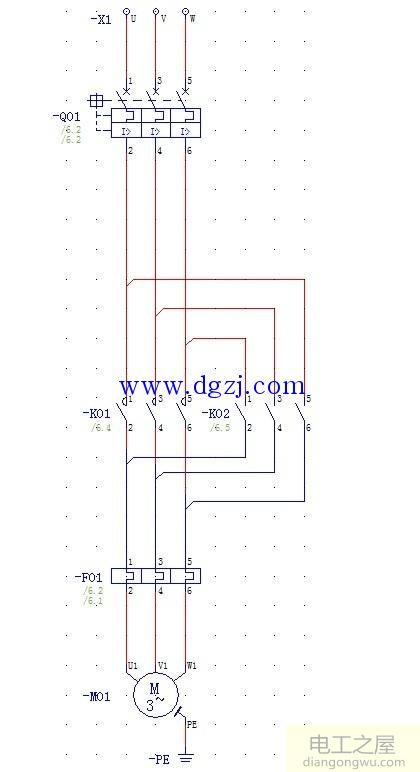

主电路

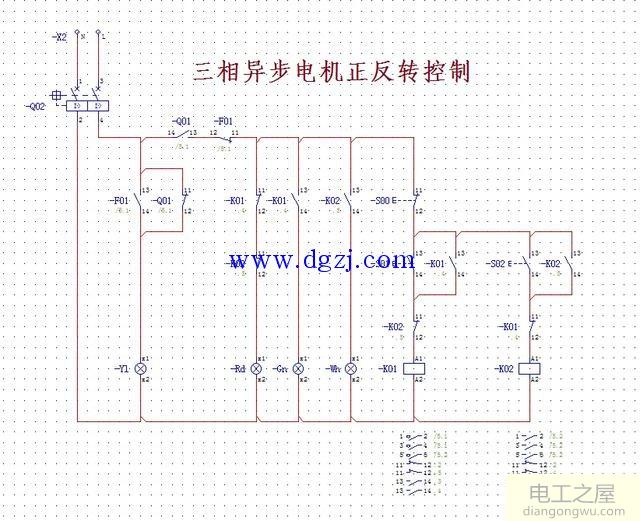

控制回路

与单向旋转相比，电动机的主电路配有交流接触器，两个接触器分别控制电动机的正向和反向旋转。该电路的工作原理如下：

1.如果断路器-Q01和-Q02闭合并且过热继电器-F01不起作用，则满足启动条件。指示灯Rd（红色指示灯）亮起，表示电路已准备就绪。

2.按下启动按钮-S01时，接触器-K01线圈通电，它闭合，通过其常开触点（13,14）设置自锁，电动机开始在接触器中运行。前进的方向。在正旋转指示灯-Gn（绿色指示灯）亮起的同时，接触器-K01的常闭触点（11、12）断开。此时，即使按下反向启动按钮-S02，也不会向接触器-K02的线圈供电，也不会向电动机供电。结果，它被反转并且是“互锁”的。

3.按下停止按钮-S00时，-K01的线圈断开电源，电机停止。

4.电机停止后按-S02按钮，接触器-K02线圈通电并闭合，电机反转，并且反转指示器-Wh（白色指示器）打开。出于同样的原因，互锁，此时按下-S01时，电动机不会正向旋转。

5.当电动机正在运行（正向或反向）时，当过热继电器-F01由于错误而工作或MCB -Q01故障时，触发电路并断开-K01或-K02的线圈电压。停止电动机旋转。同时-F01的常开辅助点（13,14）或-Q01的常闭辅助点（11,12）会打开故障指示灯-Yl（黄灯）以告知维护人员问题因为控制回路有故障，请解决。

三相电动机正反转控制要点：

1.将380V交流电连接到电动机，并随机选择两相，电动机反转。

2.正向和反向控制应设计为“互锁”，以防止由于故障而对人员和设备造成损坏。
