三相有刷电机(无刷电机与有刷电机的区别)

无刷电机：无刷直流电动机由电动机主体和驱动器组成，是代表性的机电产品。由于无刷直流电动机以自调节方式运行，因此在变频调速中，它们不会像在过载下启动且负载突然变化的同步电动机那样，在转子上增加启动绕组。现在，中小容量无刷直流电动机的永磁体主要由具有高磁能级的稀土钕铁硼（Nd-Fe-B）材料制成。因此，稀土永磁无刷电动机的体积比相同容量的三相异步电动机小一号。

有刷电机：电刷电动机是带有电刷装置的旋转电机，该电刷装置将电能转换为机械能（马达）或将机械能转换为电能（发电机）。与无刷电机不同，有刷设备用于引入或汲取电压和电流。有刷电动机是所有电动机的基础，具有启动快速，及时制动，在宽范围内平稳地进行速度调节以及控制电路相对简单的特点。

无刷电机与有刷电机工作原理的区别

1、有刷电机工作原理

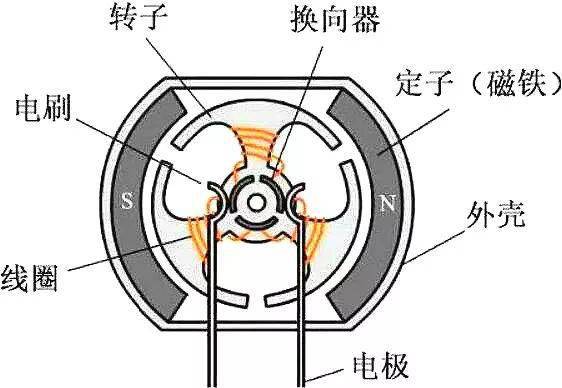

刷式电动机是每个人都会遇到的第一个电动机，并且在中学物理课中介绍的电动机也显示为模型。电刷电动机的主要结构是定子+转子+电刷，通过旋转磁场获得旋转转矩并输出动能。电刷和换向器始终保持接触和摩擦，并且在旋转过程中起传导和换向的作用。

电刷电动机采用机械换向，磁极不移动，线圈旋转。当电动机运行时，线圈和换向器旋转，但是电磁钢和碳刷不旋转，并且线圈的交流方向由逆变器和与电动机一起旋转的电刷改变。

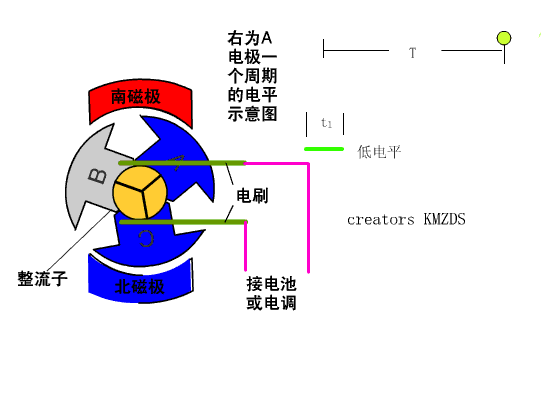

在有刷电动机中，该过程是将每个线圈组的两个电源输入端子依次排列成用绝缘材料彼此隔开的环，以形成与电动机轴连接的圆柱形物体。一件电源由两个由碳元素制成的小支柱（碳刷）组成。在弹簧压力的作用下，通过将上部线圈功率输入环气缸的两个点压在两个特定的固定位置上，为组线圈供电。

当电动机旋转时，不同的线圈或同一线圈的不同极在不同的时间通电，因此产生磁场的线圈的NS极和最近的永磁定子的NS极将具有合适的角度差。磁场具有不同的相位，动态吸力和斥力会产生动力来旋转和旋转电动机。碳电极称为碳“刷子”，因为它们像刷子一样从对象的表面滑落到线圈端子上。

碳刷相互摩擦，导致磨损。碳刷需要定期更换。碳刷和线圈端子之间的交替接通和断开会引起电火花，电磁损坏和干扰。电子设备。

2、无刷电机工作原理

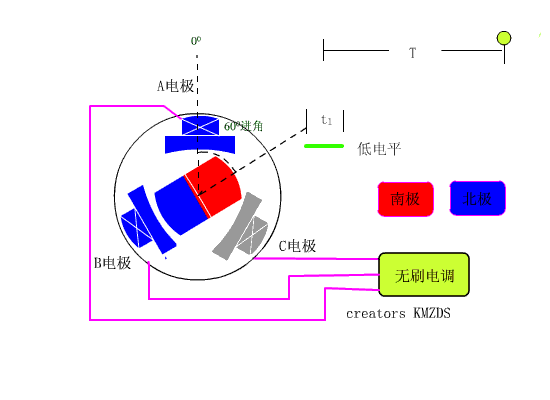

在无刷电动机中，换向工作由控制器的控制电路（通常是霍尔传感器+控制器，更先进的技术是电磁编码器）执行。

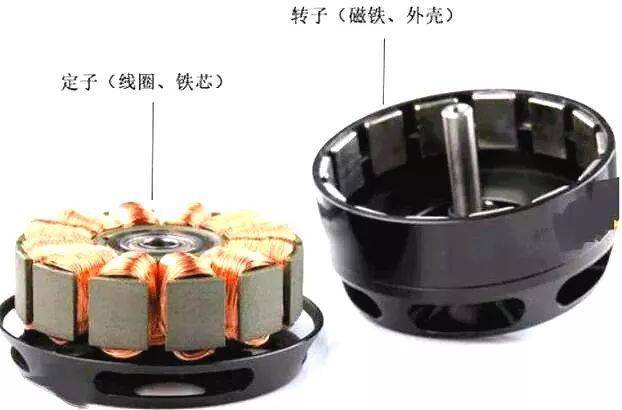

无刷电机采用电子换向，线圈不动，磁极旋转。根据这种看法，无刷电动机使用一套电子设备通过霍尔元件检测永磁体的磁极位置，并使用电子电路及时切换线圈中电流的方向。确保产生了正确方向的磁力来驱动电动机。消除有刷电机的弊端。

此电路是电机控制器。无刷电动机的控制器还可以实现一些有刷电动机无法实现的功能，例如调整电源开关角度，制动电动机，使电动机反转，锁定电动机以及使用制动信号切断电源。供给电动机。电瓶车的电子警报锁现在充分利用了这些功能。

无刷直流电动机由电动机主体和驱动器组成，是常规的机电产品。由于无刷直流电动机以自控模式运行，因此它们不会像同步电动机那样在转子上增加启动绕组，而同步电动机会在重载下以变频调速方式启动，并且在负载下不会振荡并不会失步。它突然改变。

无刷电机与有刷电机的性能差异

1、有刷电机结构简单、开发时间久、技术成熟

从19世纪电动机诞生之初开始生产的实用电动机就是无刷型，即交流鼠笼式异步电动机，这些电动机在产生交流电后得到了广泛的应用。然而，异步电动机具有许多无法克服的缺点，这减慢了电动机技术的发展。特别地，无刷直流电动机无法商业化，并且由于电子技术的飞速发展，近年来它们已逐渐商业化，并且基本上仍属于交流电动机的类别。

无刷电动机诞生后不久，人们发明了直流有刷电动机。由于直流电刷电动机具有结构简单，易于生产和加工，易于维护和易于控制的特点，因此直流电动机还具有响应速度快，启动转矩大，并且可以提供从零速到额定速度的额定转矩的优点，因此，一旦被释放，它已被广泛使用。用过的。

2、直流有刷电机响应速度快，起动扭矩大

有刷直流电动机具有快速的启动响应速度，大的启动扭矩，稳定的速度变化，从零到最大速度几乎没有振动，并且在启动时可以驱动更大的负载。无刷电动机具有较大的起动电阻（感抗），具有较小的功率因数，较小的起动转矩，起动时发出嗡嗡声，伴随着强烈的振动以及起动时的负荷较小。

3、直流有刷电机运行平稳，起、制动效果好

电刷电动机的速度通过电压调节来调节，因此即使在恒定速度下运行也可以稳定地启动和制动。无刷电动机通常由数字变频控制。首先，AC变为DC，DC变为AC，并且速度由频率变化控制。因此，无刷电动机在启动和制动过程中不能平稳运行，并且会产生振动。只有在速度恒定时，它才会稳定。

4、直流有刷电机控制精度高

直流电刷电动机通常与变速箱和编码器一起使用，因此电动机的输出功率更大，控制精度更高，控制精度可以达到0.01mm，因此运动部件几乎可以停止。所需区域。所有精密机床都使用直流电动机来控制其精度。无刷电动机在启动和制动时不稳定，因此运动部件每次都停在不同的位置。定位销或定位器必须穿过定位销或定位器，然后停在所需位置。

5、直流有刷电机使用成本低，维修方便

由于直流有刷电机结构简单，生产成本低，制造商众多，技术成熟，因此被广泛应用于工厂，加工机床，精密仪器等领域。如果电动机发生故障，请更换它。碳刷。每个碳刷都很便宜，仅需几元。无刷电动机技术不成熟，昂贵且应用受限。它应主要用于变频空调，冰箱等恒速设备。无刷电机只有在损坏时才能更换。

6、无电刷、低干扰

无刷电动机消除了电刷，最直接的变化是在有刷电动机运行时没有电火花发生。这大大减少了电火花对遥控无线电设备的干扰。

7、噪音低，运转顺畅

无刷电动机没有电刷，大大降低了运行过程中的摩擦力，运行平稳，噪音小得多，极大地支持了模型的稳定性。

8、寿命长，低维护成本

如果没有电刷，则无刷电机的磨损主要发生在轴承中。从机械角度来看，无刷电机几乎是免维护的电机。如有必要，只需进行除尘维护即可。

有刷电机与无刷电机调速方式的区别

实际上，两个电动机的控制都是电压调节，但是无刷直流采用电子换向，因此只能通过数字控制来实现，而无刷直流与碳刷换向。诸如晶闸管之类的现有模拟电路可以被控制并且相对简单。

1.电刷电动机的速度调节过程是调节电动机电源的电压。调节后的电压和电流由换向器和电刷转换，以改变电极产生的磁场强度，从而达到变速目的。该过程称为可变电压速率调节。

2.无刷电动机调速过程是：不改变电动机电源的电压，改变ESC的控制信号，并通过微处理器改变大功率MOS管的开关速度。实现速度的变化。该过程称为变频调速。
