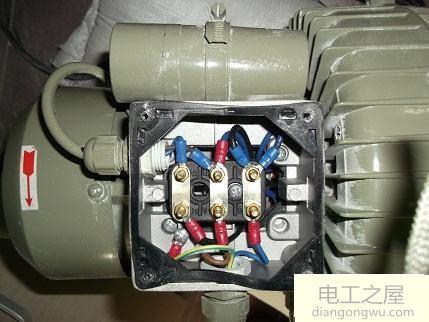

三相电机接线端子实物(电动机为什么六个接线柱)

了解电动机的绕组线圈在三相电动机中，有三个线圈以120度的角度排列，每个线圈在开始和结束时都分为两个端子。有6个端子（U1，U2，V1，V2，W1，W2）对应于电动机三个绕组的第一端和最后端，并且可以通过不同的接线方法来实现启动操作。

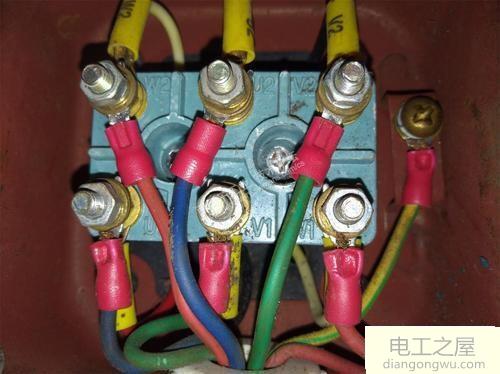

1.三角形连接（△连接），因为不同绕组的前两个端子（U1-W2，V1-U2，W1-V2）连接在一起形成类似于三角形形状。

在三角形连接方法中，上端子和下端子短路到连接件，因此连接是等电位的，因此可以上下连接，并且连接方便。

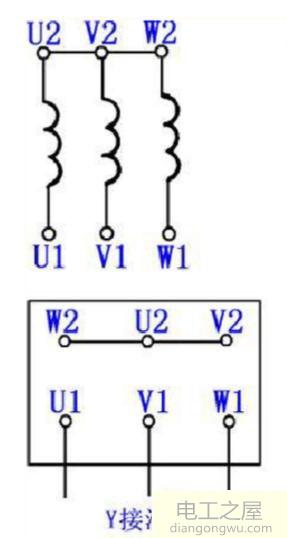

2.星形连接（Y型连接）在六个端子中，U1，V1，W1分别连接，而U2，V2，W2短路，因此被称为是因为它们以星形排列该图。 star形法。

使用星形连接时要小心。电源线只能连接到U1，V1，W1接线柱，另一排在三相绕组的末端短路。无法连接电线。否则，它将被短路。

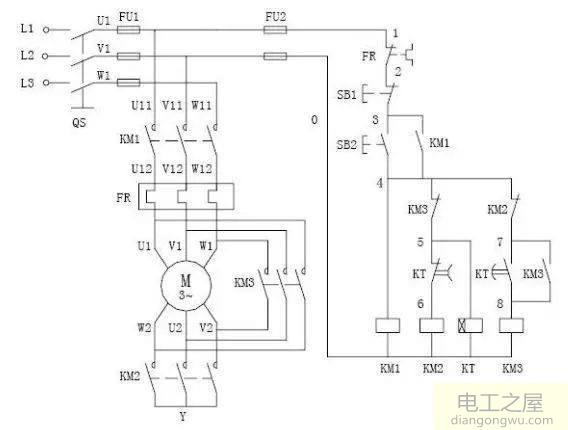

3.如果电动机以星形-三角形降压电压启动，则需要连接6根电线并去除所有短路连接。标记每根电线所连接的绕组端子编号，然后根据图纸将其连接到配电柜中的相应端子。没有人可以连接错误。否则，可能会导致短路或设备烧毁。

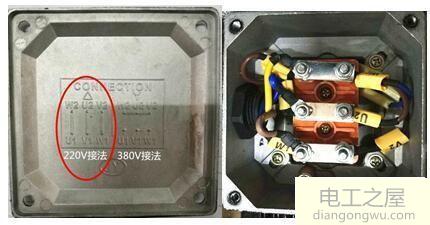

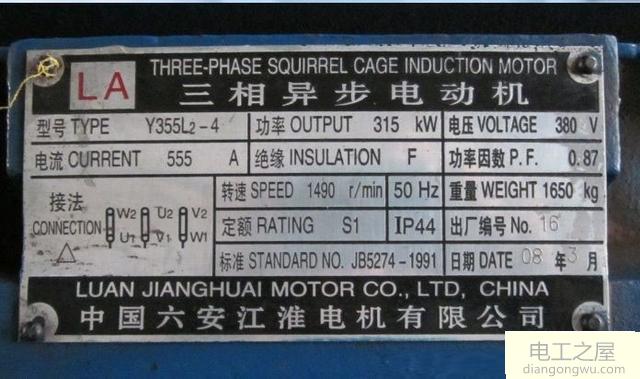

通常，电机铭牌指示电机的连接方法，并且该连接方法也显示在电机接线盒内，因此请小心！

主电路接线端子排应为配电柜的端子排。通常情况下，配电柜的主电路端子排应通过电线（连接至热继电器的主电路端子）连接至上部端子，下部连接至电机电源线。如果将电动机电源线连接到端子排的上端子，并将连接到热继电器的电线连接到下端子，则不会影响使用，但是它不是标准化的。因此，将电动机电源线连接到接线盒底部的原因如下。

1.规格要求。

2.接线方便。

3.接线美观。
