为什么内置电动机保护器不能直接连接到带电导线上

首先，让我们了解集成式电动机保护器的工作原理。集成的电动机保护器可提供全面的电动机保护。当电动机出现过载，过流，短路，过压，欠压，泄漏，三相不平衡等情况时，发生故障时，会发出警报，以保护电动机。

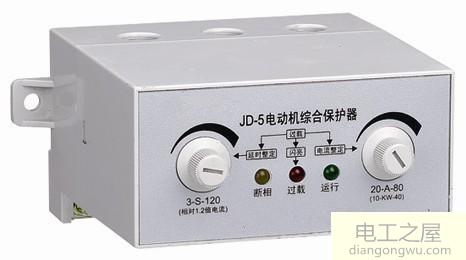

最好不要将电动机集成的保护器直接连接至火线。如果在JD-5之类的保护器上发生过载警报，则由于电源故障而需要将其复位，或者如果电动机集成的保护器损坏并且直接连接了保护器，则需要进行更换。连接火线会增加成本和更换风险。在监护人和火线之间添加控制开关不会引起这种问题！

工作时，请首先打开断路器的电源。当按下控制电路的启动按钮时，线圈通电并闭合，并且常开触点闭合以形成自锁状态，并且当发生警报或报警时线圈断电时，电动机会停止运行。按下停止按钮，为保护您！这样比较安全！

集成式电动机保护器的工作原理类似于热过载继电器的工作原理，它没有分断能力，必须与交流接触器一起使用。通常用作保护性控制电动机。每种产品具有不同的保护功能，通常具有过载保护，缺相保护和三相不平衡保护等保护功能，有些产品还具有过压保护和自启动等功能。

与热过载继电器相比，集成式电动机保护器采用电子参数设置方法，使保护时间更加准确。同时，过载时间和电流也可以调节，具有保护范围广的优点。当然，仍然存在缺陷，并且电子组件会在复杂的电磁环境中发生故障或烧毁。

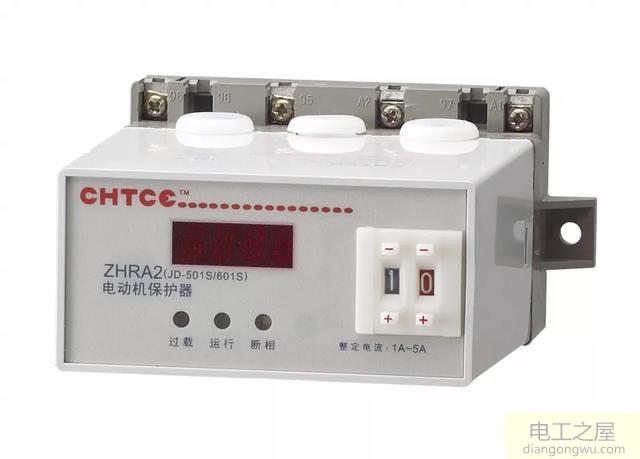

电动机集成保护器在连接模式下分为变压器铁心型和端子型。通过铁芯布线比热过载继电器方便得多。变压器有两种类型：积分式和分体式。分体式如下图所示，控制器可以安装在起动柜的面板上。使用起来也非常方便。

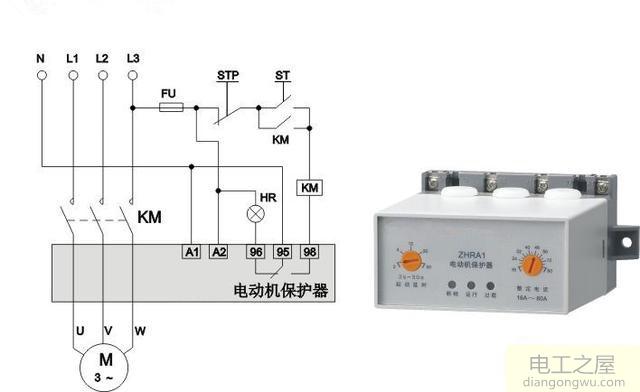

可以将集成的电动机保护装置直接带电连接到电源线吗？我的答案是最好不要将其直接插入电源。原因是集成电动机保护器在工作时需要通电。并且该功率可以是电动机的功率。只要电压匹配。您可以看到下面的图片。 A1和A2是集成电动机保护器的电源输入端子，火线从电动机电源中取出，并通过保险进入了集成电动机保护器。该保险的功能是防止控制电路短路，因此最好获得保险，但无需用断路器更换。但是，最好不要在没有保护的情况下直接连接到电源。

另一个是主电路中的所有三根电线都必须穿过集成的电动机保护器。否则，节电器将始终检测到缺相，并且电机无法启动。
