丰田gtm7200gs(gtm7200gs)

（1）接线图

图2-19-6是7200GS变频器的标准接线示例。现在，为图2-19-6 :

编写以下描述。

（1）是绝缘电线，是绝缘双绞线。

（2）端子15:输出+ 15V，最大20mA。

（3）端子13和14不能同时使用（如果同时使用，则将频率命令加在一起）。

（4）端子符号:◎表示主电路端子，○表示控制电路端子。

（5）多功能模拟输出是用于仪表等指示器的专用模拟输出。请勿用于控制系统的反馈控制。如果需要使用反馈信号，则可以选择可选的接口卡（AO-12卡）。

（2）接线端子描述

1.主电路端子

有关主电路端子块的说明，请参见表2-19-2。

表2-19-2主电路端子块说明

马力

终端标记

440V 25HP 220V 25?100HP

440V 30?400HP

R/L1主电路电源输入S/L2T/L3U/T1变频器输出V/T2W/T3B1/P●B1/P-B2:外部制动电阻

●B1 /P-?:直流电源输入

－B2－?●⊕-?:直流电源输入或外部制动检测模块⊕-E（）接地端子（第三类接地，接地电阻小于100Ω）

2.控制电路端子

有关控制电路端子块的说明，请参见表2-19-3。

表2-19-3控制电路端子块说明

类型编号名称端子功能信号电平操作

转动

输入

输入

字母

号码

1“闭合”运行/停止→正向，“断开”→直流24V，8mA光耦断开连接2“闭合”反向/停止→反向，“断开”→停止3外部异常输入“闭合”→异常，“断开”→正常4异常返回“关闭”→返回

续表

类型编号名称端子功能信号电平操作

转动

输入

输入

字母

号码

5主/辅助速度开关“关闭”→辅助频率命令DC 24V，8mA光电耦合器绝缘6多速度命令2“关闭”→多速度命令2有效7英寸移动命令“关闭”→英寸操作8外部BB“关闭”→变频器停止将111的公共端子输出为8级

比率

。 输入

输入

字母

号码

15速度命令功率速度命令设置电源端子+ 15V，最大20mA 13主速度命令0?10V/100％频率0?+ 10V（20kΩ）144?20mA/100％频率4?20mA（250Ω ）16辅助频率指令0?10V/100％频率0?+ 10V（10kΩ）17公共端子13,14,16频率指令公共端子-12屏蔽双绞线端子连接绝缘双绞线屏蔽护套传输

旋转 输入

退出

字母

号码

9操作期间的信号输出

（否）

操作端子9-10导电触点容量:

250 VAC，1 A

30VDC，小于1A

零速检测最小频率（Cn-07）低于1025为低电平，集电极开路输出:

48V，小于50mA

。 26在设定频率的±1％以内的速度一致检测为LOW电平27端子25、26公共端子-18输出信号异常

18-20:NO

19-20:NC

:异常时端子18-20关闭

端子19-20打开

触点容量:

250VAC，1A

30VDC，小于1A

1920模拟

输出

21频率表输出0?10V/100％频率0?10V，最大2mA以下22共用端子

注意端子⑤?⑧，⑨?⑩，（21）?（22），（25）?（27）出厂设置。

（3）主电路内部接线

7200GS系列各种型号变频器的主电路内部布线如图2-19-7所示。

（4）主电路外部接线的通用组件

在7200GS的交流电源和电源输入端子R.S.T之间，应安装一个非熔断器（QF），并根据需要安装一个电磁接触器（KM）。当安装了漏电断路器以进行漏电保护时，请选择一个灵敏度电流为200 mA或更高且操作时间为0.1 s或更长的断路器，以防止漏电断路器发生故障。表2-19-4列出了主电路外部接线的常用组件。

表2-19-4接线设备选择

220V级7200GS逆变器电缆（mm2），无保险丝

开关③

电磁接触器③最大施加功率

功率HP（kW）

评分

（kVA）

额定电流

（A）

主电路①接地线

E [G]

控制线②25（18.5）348802140.5?2TO-225S

（150A）

CN-8030（22）419630140.5?2TO-225S

（175A）

CN-100

续表

220V级7200GS逆变器电缆（mm2），无保险丝

开关③

电磁接触器③最大施加功率

功率HP（kW）

评分

（kVA）

额定电流

（A）

主电路①接地线

E [G]

控制线②40（30）5413060220.5?2TO-225S

（175A）

CN-12 550（37）5716060×2P220.5?2TO-225S

（200A）

CN-15060（45）6718360×2P220.5?2TO-225S

（225A）

CN-18075（55）8522460×2P300.5?2TO-400S

（300A）

CN-300100（75）128300100×2P500.5?2TO-400S

（400A）

CN-300 440V 7200GS逆变器电缆（mm2），无保险丝

开关③

电磁接触器③最大施加功率

功率HP（kW）

评分

（kVA）

额定电流

（A）

主电路①接地线

E [G]

控制线②25（18.5）3440880.5?2TO-100S

（75A）

CN-5030（22）41481480.5?2TO-100S

（100A）

CN-5040（30）54642280.5?2TO-100S

（100A）

CN-6550（37）688022140.5?2TO-125S

（125A）

CN-8060（45）829638140.5?2TO-225S

（175A）

CN-10075（55）11012860220.5?2TO-225S

（175A）

CN-125100（75）13816560×2P220.5?2TO-225S

（225A）

CN-150125（90）18019260×2P300.5?2TO-400S

（300A）

CN-300150（110）19522460×2P300.5?2TO-400S

（300A）

CN-300175（132）230270 100×2P500.5?2TO-400S

（400A）

CN-300215（160）260300100×2P500.5?2TO-400S

（400A）

CN-300250（185）290340 250×2P500.5?2TO-600S

（600A）

S-K400④

（450A）

300（220）385450250×2P600.5?2TD-800S

（800A）

S-K600④

（800A）

①电源线中有R/L1，S/L2，T/L3，U/T1，V/T2，W/T3，（+），（-）。

②控制线是控制面板的端子线。

③表中的QF和KM类型为泰安产品编号，并且也可以使用相同等级的其他品牌。 KM线圈的两端必须安装R-C浪涌吸收器（0.1μf/1000VDC，10Ω/5W）以减少噪声干扰。

④表中的KM类型是三菱的产品编号，也可以使用相同等级的其他品牌。

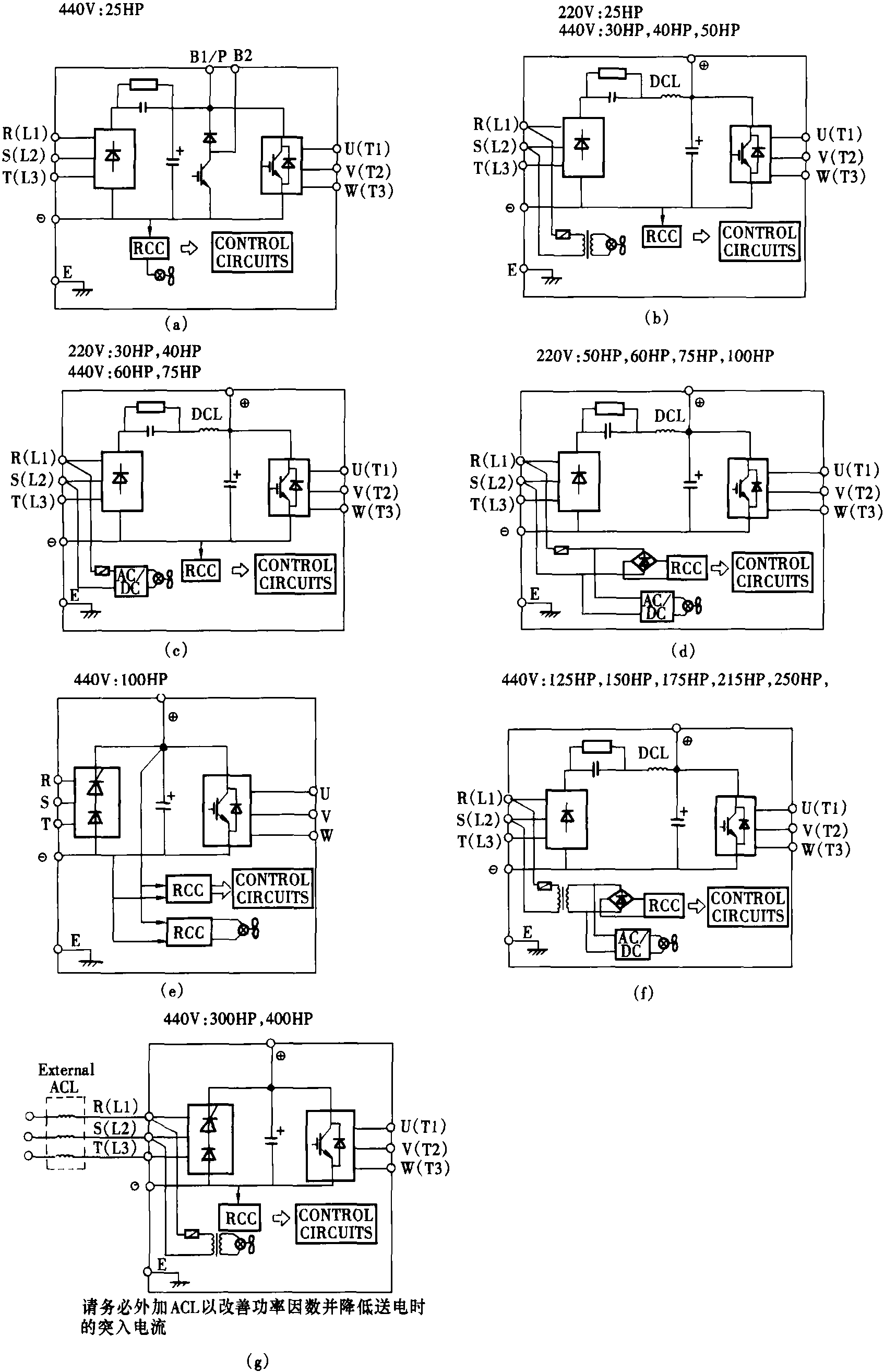

图2-19-7每个7200GS软起动器型号的主电路内部接线图

（5）外部接线注意事项

1.控制电路接线

（1）控制电路布线应与主电路布线（R/L1，S/L2，T/L3，U/T1，V/T2，W/T3）和其他电源线分开。干涉。

（2）触点输出端子⑨，⑩，（18），（19），（20），①?⑧，（21），（22），（25），（26），（27）和（ 11）?（17）分开接线。

（3）控制回路的布线应使用屏蔽绝缘双绞线，以防止噪声干扰。请参阅图2-19-8。接线距离不应超过50 m。

2.主电路布线

（1）无需考虑输入功率R/L1，S/L2，T/L3，相序关系。

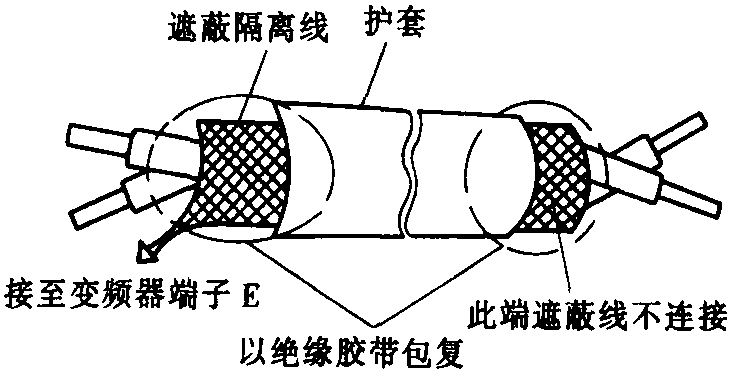

图2-19-8绝缘绞线（屏蔽线）的剖视图

（2）输入电源不能连接到变频器输出端子U/T1，V/T2，W/T3。

（3）变频器的输出端子U/T1，V/T2，W/T3连接到电机的U/T1，V/T2，W/T3端子，当变频器执行正转指令时，电机反向，电动机交换两根导线：U/T1，V/T2，W/T3。

图2-19-9如何连接多台逆变器的多条接地线

（4）请勿在变频器的输出端子上连接电容器或LC或RC噪声滤波器，以提高性能。

3.接地线

（1）接地端子（E）通过第三种接地方法接地（接地电阻小于100Ω）。

（2）变频器的接地线不能在大电流负载下接地，例如电焊机和大功率电机，必须单独接地。

（3）地线的尺寸符合电气设备的技术标准，地线越短越好。

（4）如果多个逆变器一起接地，请参阅图2-19-9，并且不要形成接地回路。
