星三角降压启动电气原理图(星三角启动的典型控制原理图)

星型-三角形启动方法是降压启动，因此如果星型在启动开始时启动，则电压低且电流也低，因此还必须满足接触器和热继电器的选择。要求。

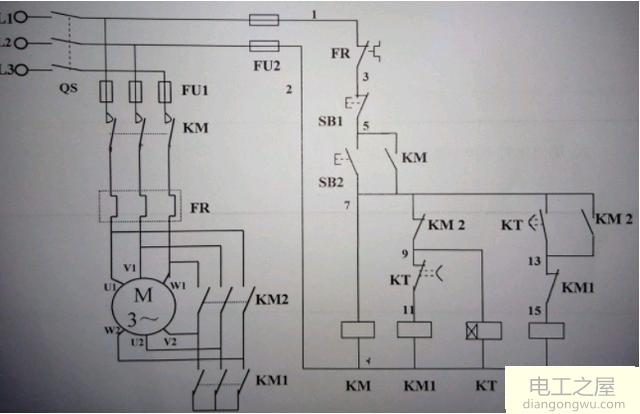

下图是星三角启动的一般控制原理图。

首先看一下主电路：

---根据电动机22KW，电动机的额定电流为44A（不同的电动机值有偏差，且偏差不会太大）。

---主接触器和三角形接触器，即上图中的两个接触器KM和KM2=44x0.58=25.52，大于25A的接触器是30A的接触器，因此KM和KM2是两个。您应该为每个接触器选择30A接触器。

---在上图中，您可以选择星形接触器=44x0.33=14.52，一个16A接触器，它是KM1接触器，如果产品没有16A接触器，您还可以选择一个18A接触器。

---热继电器FR在37至50A的电流范围内选择，并且根据实际电动机的铭牌设置值为44A。

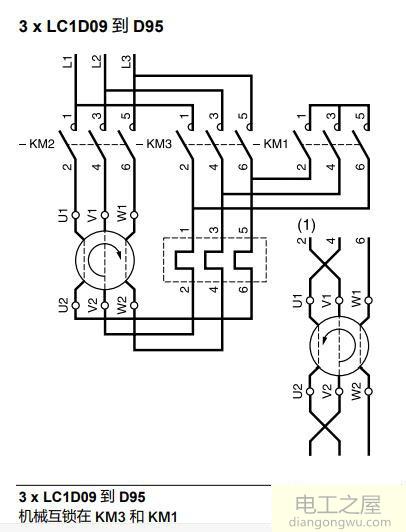

热继电器的位置和选择也不同。请参见下图，了解施耐德推荐的示意图。重点关注热继电器FR的位置。

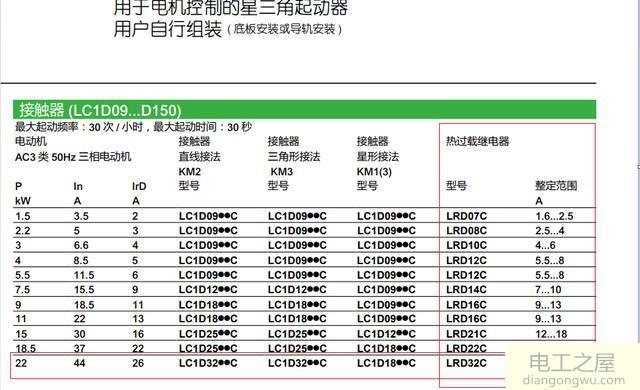

施耐德推荐的接触器和热继电器选择如下。

从红色方框中可以看出，施耐德推荐的星形增量起动原理图中的热继电器位置不同，并且选择也不同，此时热继电器的选择为21至32A。
