正反转控制电路图(直接启动电路图简图)

直接启动也称为全电压启动。换句话说，额定电压直接施加到电动机的定子绕组上，从而形成电木刀开关，铁壳开关，空气开关或接触器。中小容量三相异步电动机的起动电流大，但起动时间短（通常为5到10秒），因此电动机的温升不大，且线路压降的影响较大。也微不足道。例如，灯光突然变暗，荧光灯闪烁一次，等等，而在其他设备中，它只会发生很短的时间。另外，直接启动具有设备简单，成本低廉，操作方便的优点。因此，直接启动方法主要用于7kW以下的中小容量电动机。

直接启动三相电动机时，应注意以下几点：

1.电机容量极限

容量不超过7kW的三相交流异步电动机采用直接启动方法，与配电变压器的容量无关。它不应分别超过7 kW以上配电变压器容量的20％和30％。否则，您必须使用降压启动方法。

2.开关容量选择

直接启动容量为7 kW或以下的三相交流异步电动机时，可以使用基于磁性的胶木刀开关，额定电流应为电动机额定电流的三倍。当直接启动容量为7到14 kW的相异步交流电动机时，应选择铁壳开关，并且额定电流应不小于电动机额定电流的2倍。当前市场上的瓷基电木开关和铁壳开关越来越少，最好使用额定电流不小于电动机额定电流的自动空气开关或起动器。

3.直接开始行

图6-3和图6-4分别显示了使用瓷基电木开关或铁壳开关，交流接触器和空气开关的三相交流电动机的直接启动电路。

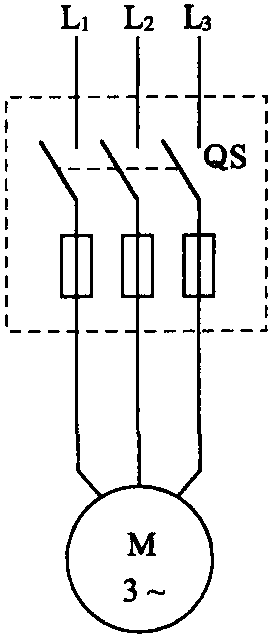

图6-3胶木开关，自动空气开关或铁壳开关的启动电路

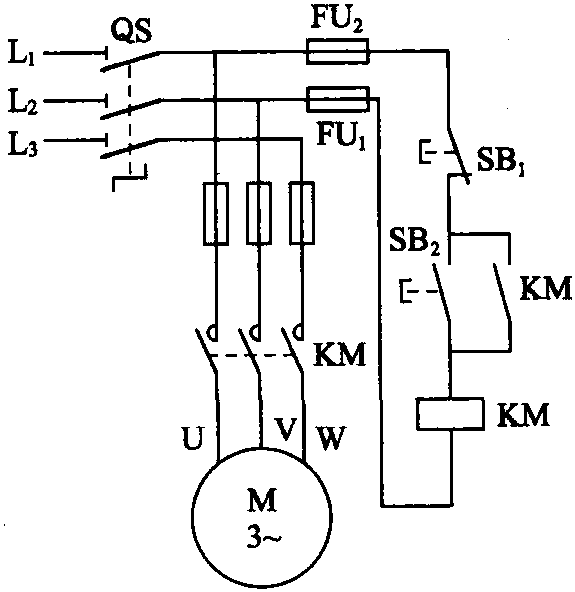

图6-4交流接触器启动电路
