绕线转子三相异步电动机(转子六个引线头分不清怎么测试)

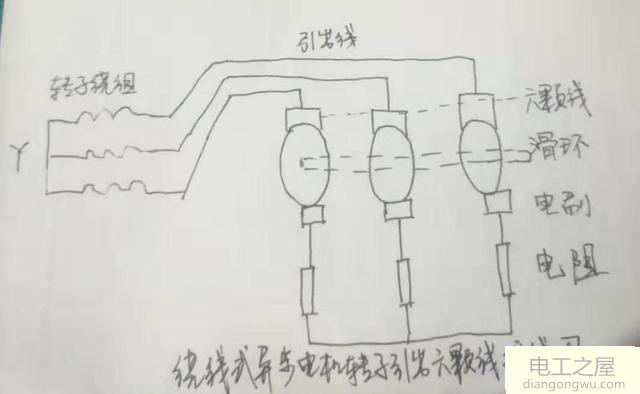

三相绕组异步电动机的转子等效于由三相对称绕组制成的定子。将转子的三相绕组的尾端连接在一起，将磁头连接到彼此绝缘的三个滑环（滑环），然后通过压入滑环的电刷将其连接到外部电阻器。最后，您可以更改转子绕组电流，以达到通过更改外部电阻来更改电动机的启动电流和速度的目的。

如图所示：

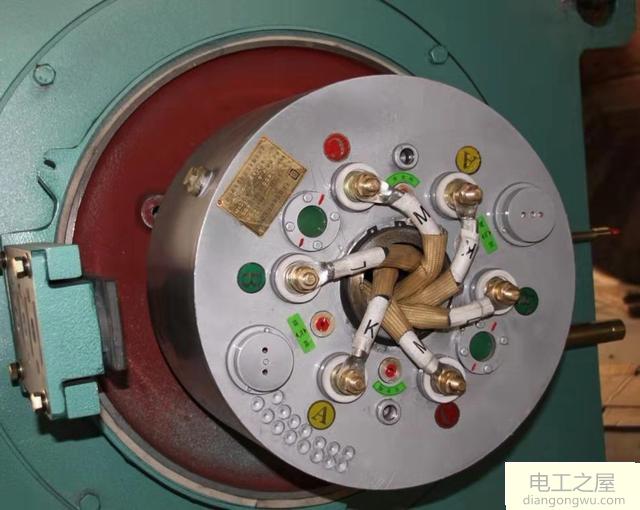

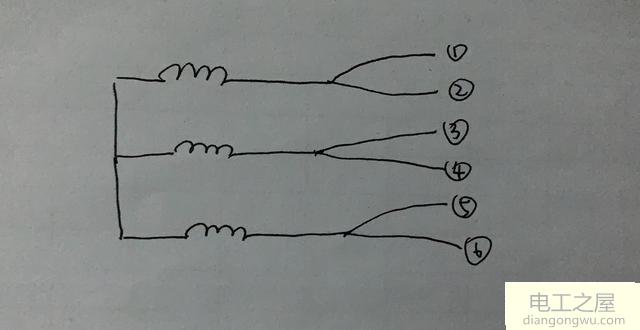

但是，中型和大型绕组异步电动机的转子绕组相对较厚，因此为了便于穿线，通常将三个较厚的绕组分成六个较薄的绕组，然后从轴上拧下。

当有经验的船长拆卸电机时，请提前在转子的6根导线上做标记，以免造成误记。这样，在安装过程中不会混淆6根引线。

标记或无法分辨它该怎么办？

区别不清楚也没关系。我使用电桥分别测试六个导线端，两个电阻为零的导线端处于同一相，因此可以区分三个相。然后使用三根彩色热缩管或漆包线标记同一相的两根引线。

注意：当电动机输出较大时，线圈电阻接近于零，这使其非常小。如果用万用表测量，则可能会遇到6线末端电阻为零的现象。

分开后，将同一组导线连接到同一相滑环。

进行接线时，最好将引线排好并用手将其压扁。其目的是使导线更稳定，以使电动机运行时导线不会磨损。它高速旋转，转子接地。另外，请勿连接错误的电线。如果连接不正确，转子中的三相电流将不平衡，电动机将无法正常启动。
