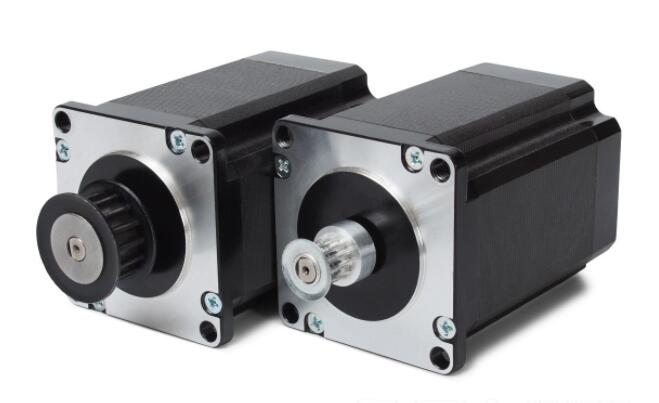

如何计算步进电机扭矩?
步进电机扭矩计算方法。如果选择步进电机,则必须确保步进电机的输出功率大于负载所需的电源。选择电源步进电机时,可以计算机器系统的负载扭矩,可以获得电机的整流以确保满足机械负载并运行。
在实际操作期间,各种频率的负载扭矩必须在矩形频率特性曲线的范围内。通常,最大静电电动机电机主要大。
步进电机扭矩计算方法,选择步进电机必须执行以下计算:
首先是根据脉冲量计算减速率,并且减速比计算如下:
i=(φs)/(360.Δ(1-1)φ-步骤电机每个(O /脉冲)
s ---螺旋桨螺距(mm)
δ-(mm/pulse)
一种计算步进电动机扭矩以计算电动机轴的惯性JT上的表,螺钉和齿轮。
JT=J1 +(1/I2)[(J2 + JS)+ W/g(S /2π)2)(1-2)
JT的惯性---电机轴(kg.cm.s2)(kg.cm.s2)
J1,J2 - 齿轮惯性(kg.cm.s2)
JS ----丝惯性(kg.cm.s2)W - 工作台重量(n)
S ---螺旋桨螺距(cm)
步进电机扭矩计算方法还应计算电机输出的总扭矩M。
m=ma + mf + mt(1-3)
MA=(JM + JT).n/T×1.02×10×2(1-4)
马 - 摩托车,加速扭矩(n.m)
JM,JT ---电机自己的惯性和负载惯量(kg.cm.s2)
n ---电机所需的速度(r/min)
T ---电机升压时间
MF=(U.W.S)/(2πη)×10×2(1-5)
MF ---带有电动机的肋(n.m)导游
U - 分类系数
η-传输效率
mt=(pt.s)/(2πη)×10×2(1-6)
MT切割力被转换为电动机扭矩(n.m)。
Pt ---最大切割力(n)
步进电机扭矩计算方法还需要负载启动频率估计。 CNC系统用负载扭矩和惯性控制电动机的起始频率,估计公式
FQ=FQ0 [(1-(MF + MT))/mL]÷(1 + JT/JM)] 1/2(1-7)
FQ ---启动频率(Hz)
FQ0--开始频率
ML ---电动机输出扭矩通过启动频率(n.m)以整流整流确定
如果无法准确确定加载参数,则可以估计按下FQ=1/2FQ0。
运行最大频率和操作速度。由于电动机的输出扭矩随着频率的增加而减小,因此必须驱动最高频率处的扭矩频率特性的输出扭矩,并且必须具有足够的余量。
负载扭矩和最大静态力矩mmax。负载扭矩可以从公式(1-5)和(1-6)计算。当电动机处于最大供应速度时,由矩形频率特性确定的电动机输出扭矩大于MF和MT的总和。有余量。通常,MF和MT(0.2至0.4)的总和必须小于MMAX。
步进电机扭矩计算方法。如果选择步进电机,则必须确保步进电机的输出功率大于负载所需的电源。选择电源步进电机时,可以计算机器系统的负载扭矩,可以获得电机的整流以确保满足机械负载并运行。
