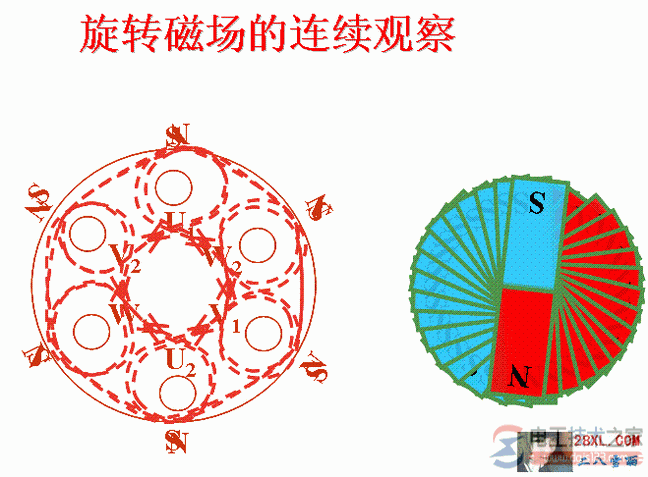

电机电磁振荡的持续观查

如下图：

附1，电磁振荡的转化成基本原理和功效

电磁振荡能够 运用稀土永磁磁场制成放射形，随后运用机械设备的设备让其转动，造成电磁振荡。

除此之外，lz很有可能想问的是电动机中的电磁振荡吧。

交流电动机中有对称性的绕阻，只需是2相或是两相之上的对称性绕阻进入和绕阻相数一样的对称性的电流量便会造成转动的电磁场，实际的测算要先精准定位一个相的轴，随后依据这一轴所属的室内空间界定此外的2个轴的室内空间视角，这个是室内空间中的界定。

这一界定好后，各自把这个好多个对称性绕阻进入沟通交流对称性的电流量，还要依据時间的依次，界定另一个轴，时间线。

时间线和室内空间轴都需要采用三角函数，这两个三角函数乘积后运用积化和差能够 算出去，磁势的力度不容易在转变，并且这一磁势在室内空间中的视角会伴随着時间的转变而转变。

更实际的优化算法电机学中讲的很清晰，请参考沟通交流电机绕组那一章节目录中的內容。

附2，电磁振荡的造成基本原理

电机定子三相绕阻进入三相交流电(星型连接 )，电源电路如图所示1所显示，波型如图2所显示。

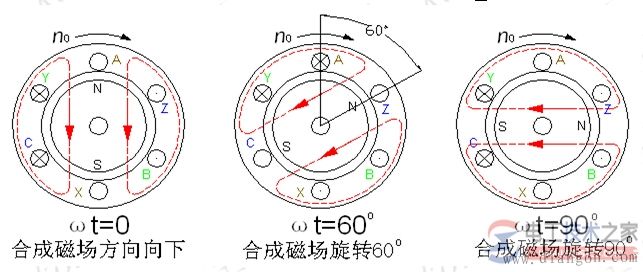

要求：如图所示3所显示。
：“＋”→始端注入，尾部排出。

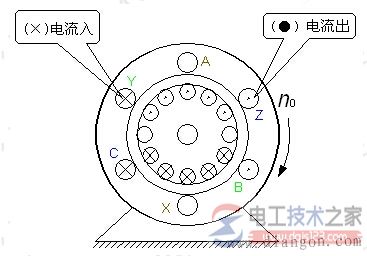

：“●”→始端注入，尾部排出。

图1       图2

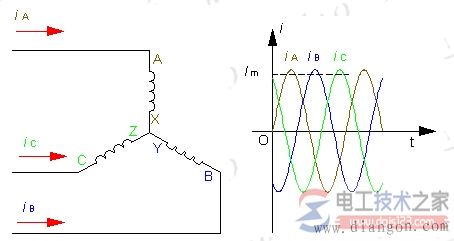

三相电流生成电磁场的遍布状况，如图4 所显示，波型如图所示5所显示。

图5

图3

图4

得知：三相电流造成的生成电磁场是一转动的电磁场，即：一个电流量周期时间，电磁振荡在室内空间掉转360°。

附3，三相异步电机电机造成电磁振荡的基本原理

单相异步电机造成脉振感生电动势。三相异步电机中的转动感生电动势，是三个脉振感生电动势生成的結果。-- 电工技术世家

两图上的鲜红色矢量素材是t1和t2時刻三个脉振感生电动势的生成矢量素材。即随意時刻ABC三相的脉振感生电动势生成是幅度值固定不动的矢量素材，随時间不一样，相位差持续转变。

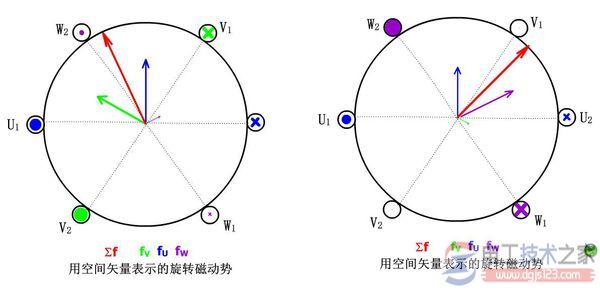

将一相绕阻抽象性为一个集中化绕阻(如图所示仅有一匝电磁线圈)，用室内空间矢量素材表示法，图上蓝、绿、蓝紫色分别是ABC三相脉振感生电动势在t時刻的幅度值和室内空间部位(脉振感生电动势室内空间部位不会改变，幅度值=Fm*coswt)，鲜红色是三者生成(生成感生电动势幅度值不会改变，相位差随時间转变)。生成矢量素材一直发生在电流量较大 的那一相绕阻(电流量以A-B-C次序先后做到较大 ，则生成矢量素材也按此零线火线转动)。

生成感生电动势的转速比便是同歩转速比=60*开关电源頻率/极多数。

单相异步电机造成脉振感生电动势。

附4，三相异步电机的电磁振荡是怎样产生的？

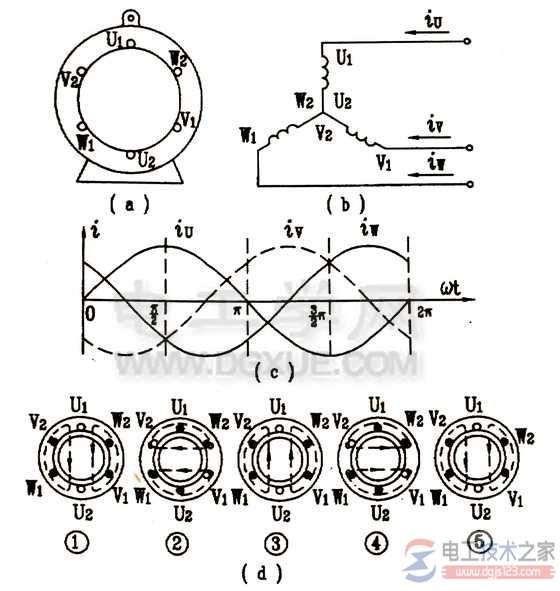

三相异步电机的电机定子变压器铁芯中置放三相构造完全一致的绕阻U、V、W，各相绕阻在室内空间上互差120°电视角，如下图所显示，向这三相绕阻进入对称性的三相交流电，如图所示(b)(c)所显示。下边大家以两方面电机为例子表明电流量在不一样時刻时，电磁场在室内空间的部位。

下面的图(b)所显示，假定电流量的瞬时值为发动机正时是以各绕阻的始端注入，(用〇正中间加个×表明)，尾端排出(用“⊙”表明)，当电流量为负数时，在此反过来。

在ωt=0的一瞬间，iu=0，iv为负数，iw为恰逢，如图所示(c)所显示，则V相电压从V2流到，V1排出，而W相电压从W1流到，W2排出。运用安培右手定则能够 明确ωt=0一瞬间由三相电流所造成的生成磁场方向，如图所示(d)①所显示。由此可见这时候的生成电磁场是一对磁场，磁场方向与纵中心线方位为一致，上方法北极圈，下边是南极洲。

在ωt=π/2时，历经了四分之一周期时间，iu由零变成最高值，电流量由始端U1注入，尾端U2排出；iv仍为负数，U相电压方位与(1)时一样；iw也变成负数，W相电压由W1排出，W2注入，其生成磁场方向如图所示(d)②所显示，由此可见磁场方向早已较ωt=0时按顺时针掉转90°。

运用一样的统计分析方法可绘制ωt=π,ωt=2/3*π,ωt=2π时的生成电磁场，各自如图所示(d)③ ④ ⑤ 所显示，由图上可显著地看得出磁场的方向逐渐按顺时针转动，总共掉转360°，即转动了一周

(a)简单化的三相绕阻布局图
(b)按星型联接的三相绕阻接入三相电源
(c)三相对称性电流量波形图
(d)两方面绕阻的电磁振荡

结果：在三相交流电主观因素电机定子上布局有构造彻底相在室内空间部位各相距120度电视角的三相绕阻，各自连接三相对称性交流电流，则在电机定子与电机转子间所造成的生成电磁场是沿电机定子内圆转动的，称其为电磁振荡。

附5，三相异步电机电机定子绕阻产生电磁振荡的基本原理

1、基本原理：

三相绕阻依照排序一周，能够 了解三个电磁线圈先后排序，每一个电磁线圈中间的视角是60度，三相电流先后扩大，能够 了解为第一个电磁线圈通电，随后第二个电磁线圈通电，再第三个线较通电，是否从一个电磁线圈到第二个电磁线圈，再到第三个电磁线圈，随后再向反过来方位先后较大 ，等同于再次向同一方向转动变成一周，不便是电磁振荡了。

2、三项电机的构造

三相电机机壳包含电动机轴、轴承端盖、滚动轴承盖、接线端子及吊钩等构件。

电动机轴：生铁或铸钢件铸造成形，它的功效是维护和固定不动三相电机的电机定子绕阻。

中、中小型三相电机的电动机轴也有2个轴承端盖支撑着电机转子，它是三相电机机械系统的关键构成部分。

一般，电动机轴的表面规定排热特性好，因此一般都铸有散热器。

轴承端盖：用生铁或铸钢件铸造成形，它的功效是把电机转子固定不动在电机定子内壁管理中心，使电机转子可以在电机定子中匀称地转动。

滚动轴承盖：也是生铁或铸钢件铸造成形的，它的功效是固定不动电机转子，使电机转子不可以径向挪动，此外起储放润滑脂和维护轴承的作用。

接线端子：一般是用生铁铸造，其功效是维护和固定不动绕阻的变压器接地线接线端子。

吊钩：一般是用铸钢件生产制造，安裝在电动机轴的上方，用于吊装、搬抬三相电机。
