电动机干躁方式 (外界干躁与插电干躁法)

一、电动机的干躁方式

l、外界干躁法（暖风干躁法、电阻放盐干躁法、电灯泡直射干躁法）。

2、插电干躁法（磁石磁感应干躁法。直流电源干躁法、机壳铁损干躁法、交流电流于燥法）。
例：外界干躁法不包括（ ）。
A、磁石磁感应干躁法
B、暖风干躁法
C、电灯泡直射干躁法
D、机壳铁损干躁法
E、直流电源干躁法
回答：BDE

二、电机的干躁方式

所有或部分拆换电磁线圈的电机及其绝缘层返潮达不上规定的电机，应用前要开展干躁。

干躁电机可参照下述方式 开展：

1）外界传热介质

针对有显著落入水中的电机，接地电阻基础为零者，选用外界传热介质。

针对小容积的电动机，能用电灯泡插进变压器铁芯内开展干躁，这类方式 的缺陷取决于发烫不匀称，挨近电灯泡的地区，绕阻很有可能超温，而其他地区则很有可能遇热不够。

此外，还能够用暖风开展干躁，鼓风机电机暖风出入口溫度较大 容许在90-100℃。

在传热介质中，比较理想的应算运用烘干箱或烘干房，这类风干法的缺陷是欲烘电动机有时候受标准限定没法挪动，且被烘电动机的规格遭受烘干房、烘干箱规格的限定。

2）短路故障干躁法

交流电流干躁法运用较为广，短路故障干躁法是返潮绕阻，內部有60-70%的额定电压根据，这时候绕阻的铜被加温，并释放发热量，慢慢风干绝缘层。

一相绕阻进入减少了的工作电压而其他绕阻接线。

三相绕阻另外进入减少了的工作电压而将电机转子卡住，使其不可以旋转。（有时候电机转子没有电机定子膛内还可以选用此类插电方式 ）。

针对缠线式电机转子在运用所述插电方法上都务必开展接线。为了更好地使绕阻中穿过60-70%的额定电压，规定所添加的短路故障工作电压为7-15%电动机额定电流。比如3KV电动机所需工作电压为：
3000×（7～15）%=（210～450），故一般3KV电动机常选用220V工作电压开展干躁。

用短路故障法开展干躁时，针对缠线式电机转子要留意顶端金属材料脚铁易超温。对双鼠笼电机转子则很有可能使运行绕阻超温，由于运行绕阻是依据运行的短暂性上班时间设计方案的。

3）直流电流法
交流电的优势是非常容易调整电流量，以操纵绕阻的溫度，其缺陷是必须较长的风干時间。

为了更好地防止过压很有可能造成的绝缘层穿透，干躁不应该断开直流电流，而应当把电流量光滑地降低到零之后再打开。最好是的方法是在直流稳压电源和被烘绕阻中间没装电源开关。

4）铁耗法
这类方式 的实质，取决于运用电机定子变压器铁芯里交替变化磁通量所造成的涡流损耗及涡流损耗，使电动机发烫到必不可少的溫度，变压器铁芯里的磁通量则由干躁时需线圈电感的被磁化绕阻造成。
被磁化绕阻线圈匝数的计算方式，可参考发电机转子干躁法。

5）干躁时绕阻绝缘层转变全过程：

干躁全过程中，绕阻的干躁水平，用对外壳的接地电阻值来精确测量。

因为绕阻发烫，其接地电阻降至极小值，而且在这个水准保持一些時间，之后接地电阻逐渐升高，当接地电阻非常大后，提升越来越慢，而且持续保持某一平稳数据信息，这时候一般就可以完毕干躁。

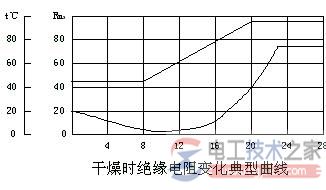

干躁时典型性的接地电阻转变曲线图见图所显示。

6）干躁的溫度要求及绝缘层评定方式 ：
干躁时电动机务必搞好隔热保温对策和避免起火。干躁溫度用温度仪精确测量时A级绝缘层不可超出80℃，B级绝缘层不可超出90℃。

开展干躁时最好是要用些温度仪测量温度，这种温度仪务必遍布在电磁线圈和变压器铁芯的好多个不一样地区，并尽量放到最网络热点。

干躁是不是结束，按下述规范明确： 来源于：电工技术世家

当接地电阻逐渐降低，随后上升做到规范在同一溫度下平稳3-5钟头不会改变，就可以觉得干躁完毕。

三、怎样开展电动机的干躁解决？

电动机干躁解决的目地是把绕阻中的湿气水份驱赶出来，提升介电强度能，假如绝缘层很低，不历经干躁解决，就接入开关电源应用，非常容易导致绝缘层穿透安全事故。

电动机干躁的方式 许多，一般有热风干与电流量加温二种方式 。干躁时要留意操纵溫度，防止溫度过高，损害电动机绝缘层，A级绝缘层的电动机干躁溫度不能超出85度，E级绝缘层的不必超出95度。

热烘法是在电烘箱中开展，烘干箱顶端需有通气口，便于排出来湿气，大部分电烘箱有全自动温度控制设备，能够 维持控温。除此之外也有其他热烘法，如红外感应等。

电流量传热介质是在电机定子绕阻中通快递入电流量将电磁能变为能源开展干躁解决，逐渐时要将电流量操纵在电动机额定电压的20%—30%，随后慢慢上升50%——60%.一般能用自耦变压器做为开关电源便于调整，也可把多台容积贴近的电动机串连在一起，连接380V交流电。

在干躁解决逐渐环节，因为湿气遇热挥发，接地电阻较低，随后慢慢上升，上升的阻度愈来愈慢，最终平稳在一定标值上。当接地电阻升到达标值之上并平稳6钟头不会改变时，解决就可完毕。
