电机轴肩不符合要求的严重后果

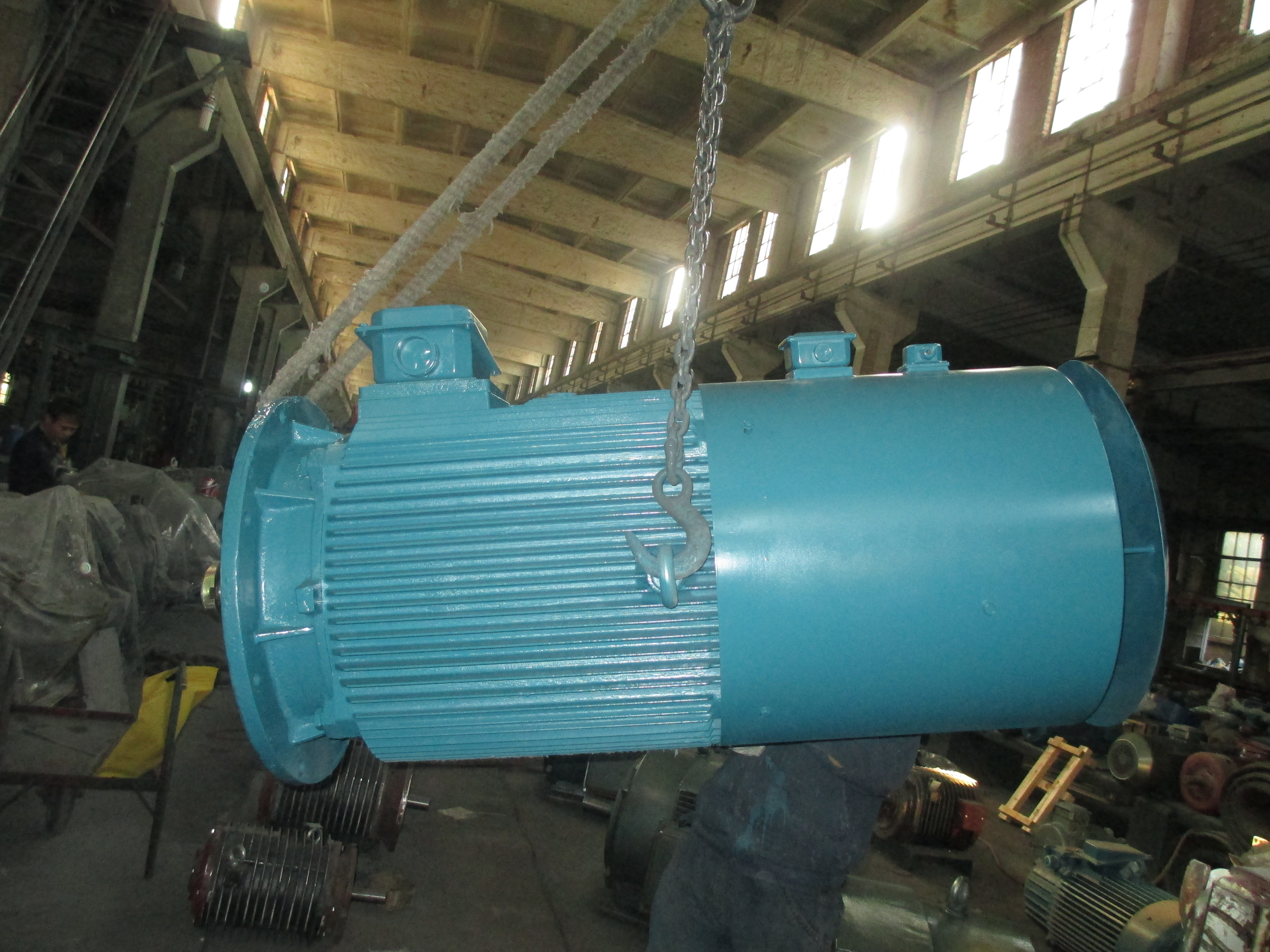

朋友的电机维修保养公司在西藏拉萨，在雪域高原，总感觉像天空路上的电机岗。在一次聊天中，了解到他们承接了一台刚投入使用的二极250 kW电机轴承的发热维修业务。经检查，确认电机轴肩尺寸有问题。

电机产品的主要尺寸链

对于电机产品来说，轴承是支撑电机机械运动的关键部件，无论是径向配合尺寸还是轴向尺寸关系，对电机的正常运行都起着至关重要的作用。

在径向上，轴承直接或间接与轴、轴承室、端盖接头、底座接头配合，保证轴承径向间隙不异常；在轴向上，通过轴肩的尺寸关系、底座的总长度、端盖轴承腔的长度以及轴承内外盖的高度，确保电机运转时轴承的轴向间隙正常。

在其他尺寸均满足要求的前提下，分析了球轴承结构肩部尺寸不符合的最常见问题。肩部尺寸过大或过大将导致轴承和相关零件之间的轴向相对位置偏差，严重时，轴承无法进入轴承室。对于检验合格出厂的电机，表明轴肩尺寸的误差范围接近电机轴向尺寸链允许移动的尺寸。

对于大多数电机轴承来说，一端是固定端，即受轴承内外盖限制而不留下轴向间隙，而另一端是浮动端，在轴承腔的轴向长度上留有约0.5mm的间隙，即正常装配后， 轴承外圈端面与轴承内外盖端面的标称距离为0.5毫米，以满足电机运行或环境温度变化时转子轴向热膨胀和冷缩的变化要求。

当重要官方台肩尺寸大于正常尺寸时，由于轴承外盖的限制作用，轴承外圈处于相对静止状态，而轴承内圈会因轴的伸长而轴向位移。最终结果是轴承滚动体位置偏移，与保持架产生异常摩擦，导致轴承发热问题。

相反，当重要官方肩的尺寸小于正常尺寸时，由于轴承内盖的限制作用，轴承外圈受到向外的轴向力，最终结果是滚动体相对位置的偏移和与保持架的异常摩擦。

从以上分析可以看出，当电机的轴肩尺寸不符合时，必然会导致轴承运行异常，电机会因为轴承发热而出现抱轴甚至烧毁的严重故障

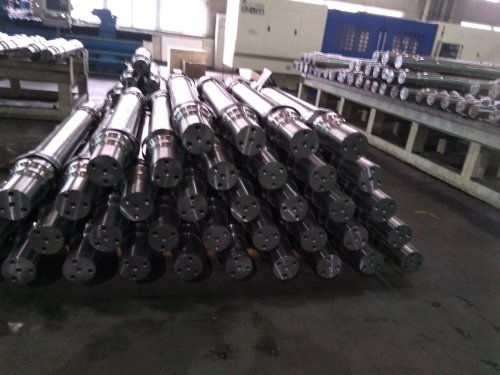

从质量检验和控制的角度来看，轴肩的尺寸应作为轴加工过程中的关键质量控制点。在大多数情况下，故障电机的修理通过调整轴承盖的高度来解决，如有必要，调整端盖轴承室的长度。但修电机涉及的部件是非标准件，互换性不好。
