在前面的推文中,我们大致分析了电机振动的原因,如转子不平衡、相关部件配合不当、电磁激振力、安装不当等。如何采取有针对性的措施尤为关键。
在前面的分析中,我们知道转子不平衡引起的振动与电机转速和转子重量正相关,因此许多电机制造商不平衡多极低速电机的转子。当然,这涉及到转子加工工艺、质量稳定性、电机使用特性、生产周期、生产成本等诸多因素。
对于不同的电机和转子特性,可以采用不同的平衡方法。为了降低转子的固有不平衡度,应尽量减小转子铁芯、压环和保持架端环的端面挠度和径向挠度,控制铸铝转子叶片和平衡柱的不完全度。如有必要,还应加工旋转零件的非配合面。
低速高速电机应采用动平衡,在平衡过程中必须控制平衡设备与电机额定转速的匹配关系。
当转子圆周速度大,转子长径比大于1/6时,尽可能调整动平衡。
转速相对较低、转子长径比小于1/3的电机,即厚平转子,可采用静平衡。
对于不便于用转子校准天平的风扇,静平衡必须单独校准。

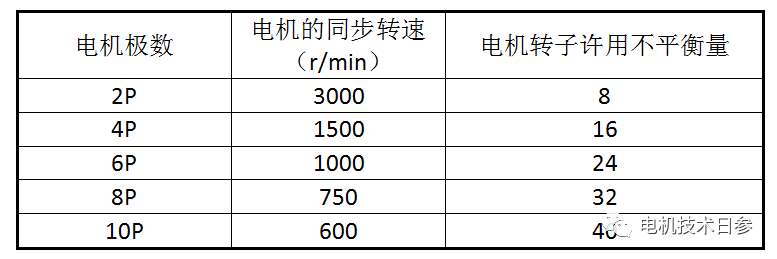

根据实际需要提高转子动平衡精度。通用电机转子单位质量的不平衡应按照相应的平衡工艺和规范进行,但精密机械用电机应严格控制。以下是电机转子平衡过程控制中转子允许单位不平衡e的推荐值,高速转子应严格要求低速电机,并按以下推荐值的一半进行控制。
当两个动平衡对中面与转子重心的距离相等时,每个对中面的允许不平衡量不得超过表中规定值的一半。
对于质量为m的转子,对准面上的容许剩余不平衡G与E和R之间的关系如下:
g=em/r ………(1)
在公式(1)中:
G——转子剩余不平衡,单位g;
R——转子轴的不平衡距离,单位为mm;
E——微米电机转子单位质量不平衡允许值;
M——转子质量,单位为千克。
静平衡风机的允许不平衡量不得超过技术规范的规定,高速大直径风机的允许不平衡量应相应降低。为了满足上述要求,应选择具有相应精度的动平衡机和静平衡设备。平衡时,半键应放在转子轴延伸部分的键槽中。铸铝转子平衡柱上的配重铆接牢固后,天平应重新校准一次。
转子两端带滚珠轴承的电机,在轴伸端轴承外圈与轴承外盖之间装有波形弹簧片或压簧装置,通过轴向预紧力补偿轴承的轴向间隙,增加滚动体与外圈滚道的接触角,降低电机的轴向振动和轴承噪声。
提高转子动平衡精度;控制零件的尺寸精度,保证定子和转子铁芯的对准,减小转子铁芯的端面挠度,可以减小引起轴向运动的机械力和轴向电磁力。提高零件的加工质量,保证气隙的均匀性和轴承组件的配合精度。适当加强机架和端盖的刚性,选择质量稳定、精度高的轴承,

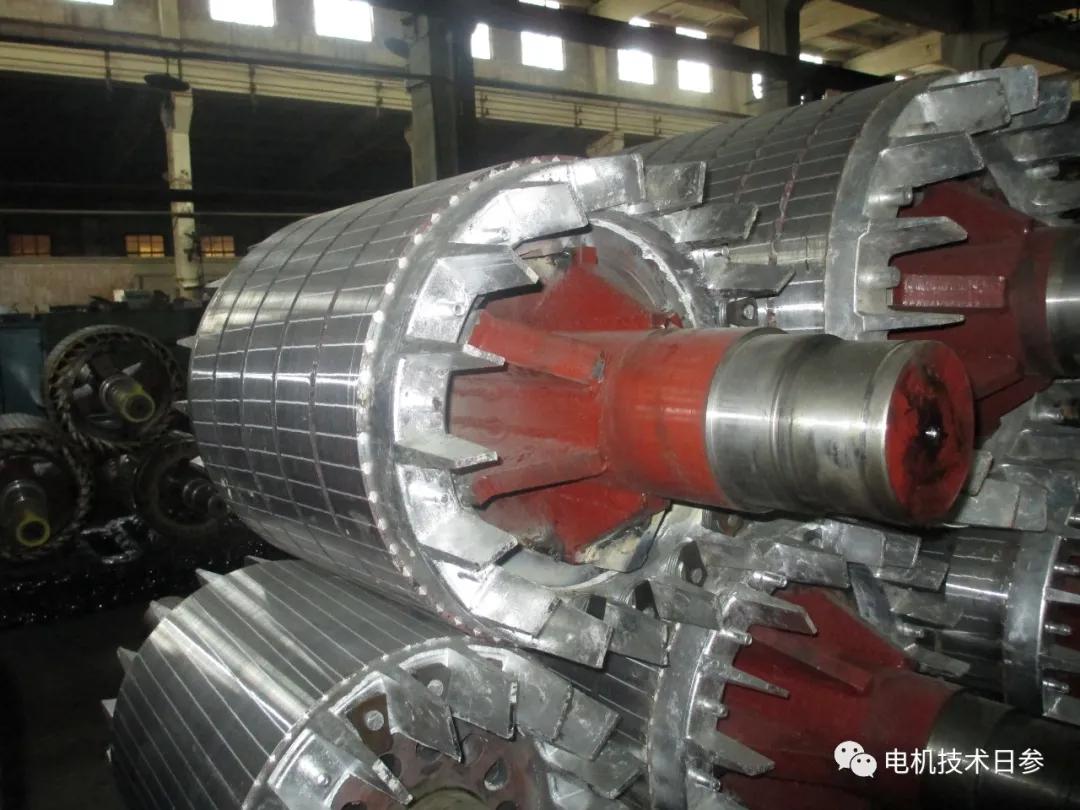

减少转子质量原始分布的不均匀性:转动部分尽可能沿圆周方向对称布置;铸件和焊件的非配合面也进行处理;采用垂直干燥对绕线转子进行浸漆,可以提高电机的振动性能。
