要理解步进电机的细分,就需要理解为什么需要细分。
1.最小转角小,电机控制更精确。
2.增加电机工作时的稳定性。

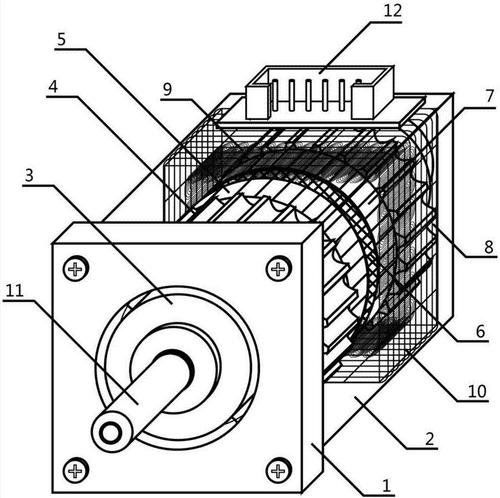

那么我们需要知道步进电机的工作原理,顾名思义,步进电机是一步一步向前运动,以一定的步调(旋转角度,称为步脚)工作的。首先我们来了解一下步进电机的内部结构,如下图所示:
-在此插入图片描述
步进电机的原理是定子线圈通电带磁,使转子在磁场的作用下运动。
根据激发方式,可分为三种:
单相励磁:每一瞬间,只有一个线圈导通;
两相励磁:每一瞬间,两个线圈导通;
双环励磁:两相励磁交替开启;
比如单相励磁;
上图为定子A接通时的状态。在这种状态下,仅切换到定子B后,转子将逆时针旋转360/6/2=30,仅切换到定子C后,转子将逆时针旋转30.
从这个原理,我们可以知道是什么决定了步进电机的步距:
1:定子相数2:励磁方式(励磁方式)3:转子齿数
细分:控制每个线圈的电流,使线圈的磁强度线性变化,从而减小每一步的旋转角度,达到细分的目的。
注意:单相励磁模式不能细分。
示例:
当电流从Ia=1A,Ib=1A变为Ia=0,Ib=1A时,转子旋转一步。我们将其细分如下:
第一种状态:Ia=1A,Ib=1A(起始位置)
第二状态:Ia=0.75A,Ib=1A(转子旋转1/4步)
第三种状态:Ia=0.5A,Ib=1A(转子旋转1/2步英尺)
第四种状态:Ia=0.25A,Ib=1A(转子旋转3/4步)
第五种状态:Ia=0A,Ib=1A(转子旋转一步)
原理是改变线圈电流,从而改变磁线圈的磁强度,从而减小转子旋转的角度。
