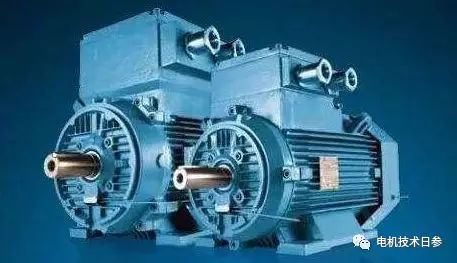

如何检测电机圆跳动？

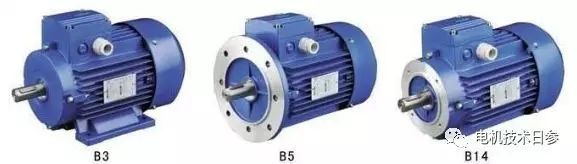

整个电机的圆跳动包括三个内容：(1)电机轴延伸到电机轴或旋转轴的圆跳动；(2)绕线转子电机集电环表面绕电机轴或旋转轴跳动；(3)检查法兰端盖接头及其法兰配合面的径向圆跳动是否符合要求，并检查带有法兰端盖接头的电机的法兰配合面和轴向圆跳动。参考资料女士今天简要介绍了这一项目。

轴伸和集电环径向圆跳动的检测

可以使用带磁性座的杠杆千分表或带杠杆千分表的高度尺。从实际测试经验来看，带磁座的杠杆百分表更方便。本文以带磁座的杠杆千分表为例，简述其测量方法。

将千分表的磁座吸附在靠近被测点的铁质平台或电机端盖上，并保证吸附过程中的牢固性，以防吸附不可靠而损坏量具。

调整千分表的支撑杆，使仪表的测量杆头接触被测点。对于轴向延伸和集电环，测量点应位于其轴向长度或宽度的中点。

对千分表施加一定的顶力后，拧紧各折叠点的螺丝，将千分表调至零位(即，将表盘环0位置与指针对准)。

缓慢转动电机轴一周(避开轴伸检测的键槽，以免损坏表头)，记录仪表指针的最大摆动范围。上述摆动范围值是测得的轴伸或滑环的径向圆跳动值。例如，如果指针在0.01毫米和-0.02毫米之间摆动，摆动范围为0.03毫米，即径向圆跳动值为0.03毫米。

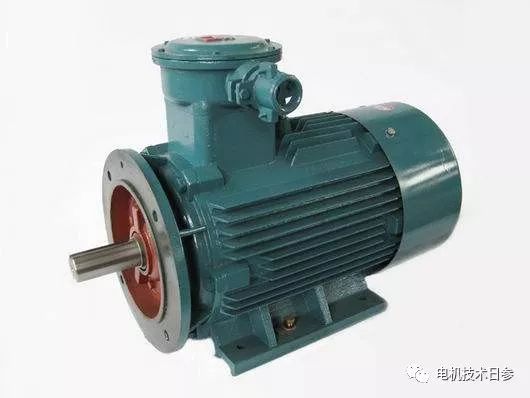

法兰端盖到轴的径向和轴向跳动的测量

测量 电机的放置。,时，千分表的表架可通过其磁性表座固定在轴延伸部分上。但有一个问题需要注意，就是由于所用轴承径向间隙的存在，如果测量时将被测电机水平放置，转子在其重力作用下会下沉，导致其轴线偏离中心位置(理论偏差值为所用轴承径向间隙的一半)，导致测量值的方法误差，会带来一定的困难，甚至会误判最终结果。公认的放置方法是将被测电机的法兰端盖向上放置，使电机轴线垂直于地面。

测量方法。在磁性仪表框架上安装了一级精度的千分表。磁力计底座吸在轴伸上(确保吸附牢固)。

(1)法兰端盖测量电机轴径向圆跳动的方法。将千分表的探头靠在法兰端盖的侧面，调整好千分表的位置和测量力后，将千分表固定在一个位置，并调整仪表盖，使其指针指向零位。用手慢慢转动转轴，记录千分表指示的最大值和最小值。两个值之间的差值(即刻度盘指针的摆动范围)是法兰端盖与电机轴的径向圆跳动值。

(2)法兰端盖测量电机轴端面圆跳动的方法。测量法兰端盖端面到电机轴线的圆跳动的方法与测量径向的方法基本相同，只是千分表的探头要放在端面的端面上。
