绕线转子三相异步电动机的测试特性

客户代表小M来公司现场验收一批绕线转子电机。看起来年轻又有经验的小M，不仅监控关键的生产环节，还提出看测试流程，确认出厂电机的质量保证水平。女士带领小M到测试站，观察测试，详细回答了很多关于绕线电机的问题。在此，女士整理了相关内容，与大家分享。

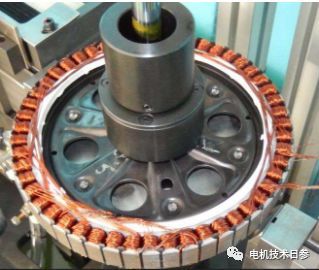

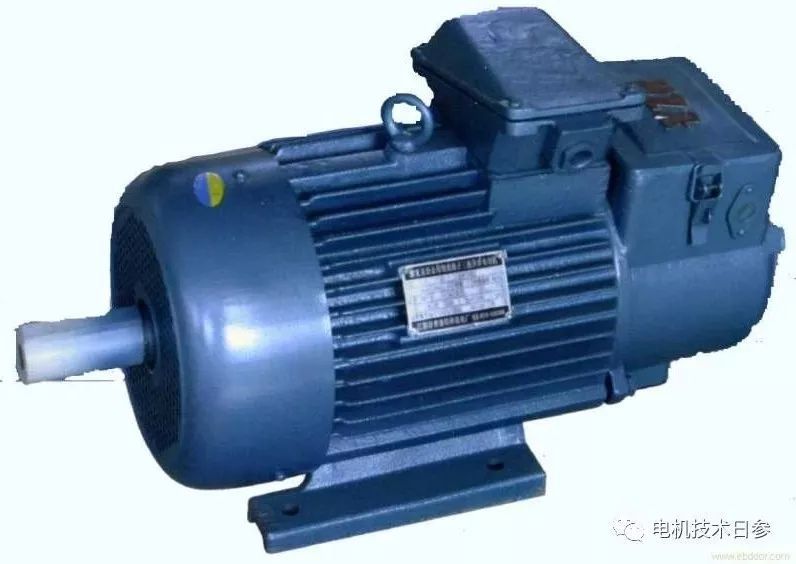

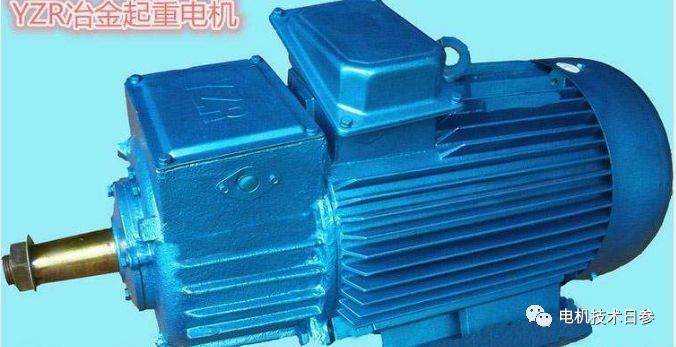

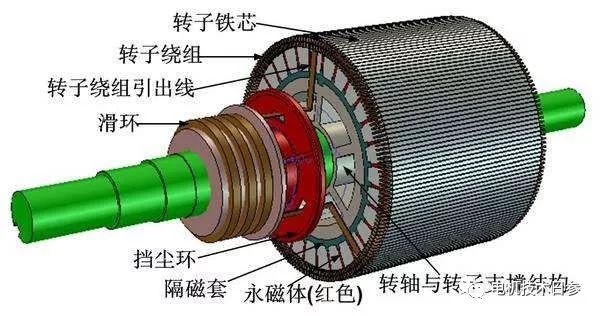

绕线转子三相异步电动机及其特点

绕线式转子三相异步电动机的主要特点是它的转子绕组可以与外电阻串联，通过改变外电阻的阻值来改变转子绕组电路的总电阻，从而改变其起动电流和起动转矩。如果施加的电阻大，起动电流小，起动转矩大。从其特点可以看出，这类电机主要用于供电容量小、起动转矩大的场合；因为通过调节转子的外阻力可以在一定范围内调节转速，所以也适用于一些需要少量调速的设备。

独特的通用测试项目和测试方法

定、转子电压比的测定试验

定转子电压比是绕线转子三相异步电动机技术条件中给出的一个评价指标。绕线式转子三相异步电动机定转子电压比的测量试验也称为转子开路电压的测量试验。

(1)试验方法。试验通电前，为了防止转子因转子铁芯中感应电流产生的转矩而转动，应事先用仪器将转子堵死。锁定转子前，先通电观察转子的旋转方向，然后安装闭锁装置。对于容量较小的电机，可使用强度较高的木板支撑电机轴延伸处的键槽。

测试期间，转子三相绕组开路。给定子绕组加上额定频率的额定电压U1N。测量每两个集电环之间的三个绕组产生的感应电动势(通常称为转子线电压U21、U22和U23)。测量时应使用绝缘符合要求的电压表和表笔，注意防止触电.

(2)试验结果的计算和处理

计算转子三个线电压的不平衡度。定子三相电压平衡时，该值不应超过5%。电压比KU是通过比较转子的三个线电压的平均值U2和定子的额定电压U1N来计算的，如公式(1)所示。

KU=U1N/U2…………………（1）

通常，电压比不是以百分比或简化分数给出，而是直接以定子额定电压的分数给出。当试验过程中测得的定子电压与额定值有间隙时，应按比例关系修正到额定值。

转子绕组直流电阻的测定

三相绕线转子异步电动机的三相转子绕组一般呈星形连接，密封在电动机内部，不引出中性线。因此，在电机外部只能测量三个导线电阻。除非另有规定，否则应在三个集电环之间进行测量。

转子绕组温升的测定

试验方法及相关计算与定子绕组热试验相同。需要注意的是，在测量热DC电阻的过程中，当温度稳定上升并停止时，连接到定子和转子绕组的两个电阻测量仪不能反复切断各自的电源，否则测量会受到绕组产生的感应电动势的影响。

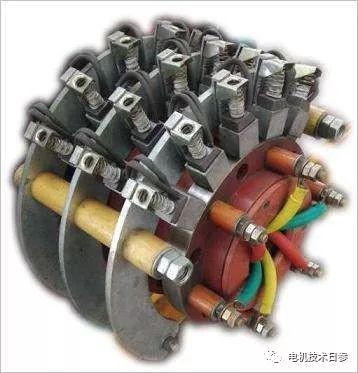

检查电刷所受压力和与集电环接触情况

(1)对于拉钩刷，可以用刷辫(有两个刷辫，对称)或上端打孔后穿过的线，预先在刷和集电环之间压一张薄而光滑的纸。用小弹簧秤钩住毛刷上端，沿集电环径向(垂直于集电环工作面的方向)提起弹簧秤，轻轻拉出纸片。当纸可以抽出时，

（2）电刷压力是否正常的判定方法

求取电刷在集电环表面上施加的压强。用所测得的电刷压力除以电刷与集电环的实际接触面积，即得到电刷加在集电环上的压强。

（3）检查电刷与滑环的接触面积

电刷与滑环的接触面积的检查可用目测的方法大致得出，若要求得到较准确的数值，则事先在电刷工作面上涂一层红丹粉或红（蓝）墨水、白粉笔沫等，将电刷装入刷盒中，调整好压力，转动电机的转子若干圈后，取下电刷，观看被抹掉的涂层面积，该面积占电刷工作面总面积的百分数即为接触面积的百分数。

● 进行低电压下的堵转试验

进行低电压下的堵转试验是检查试验的项目，其目的与普通笼型转子电动机相同。所加电压和需测取的数据与普通笼型转子电机检查试验中的堵转试验相关内容相同。试验时，应将转子堵住，无提刷装置的，转子绕组应在集电环上短路或将其三相引出线连接在一起短路；有提刷装置的，将提刷装置放置在“运行”位置。
